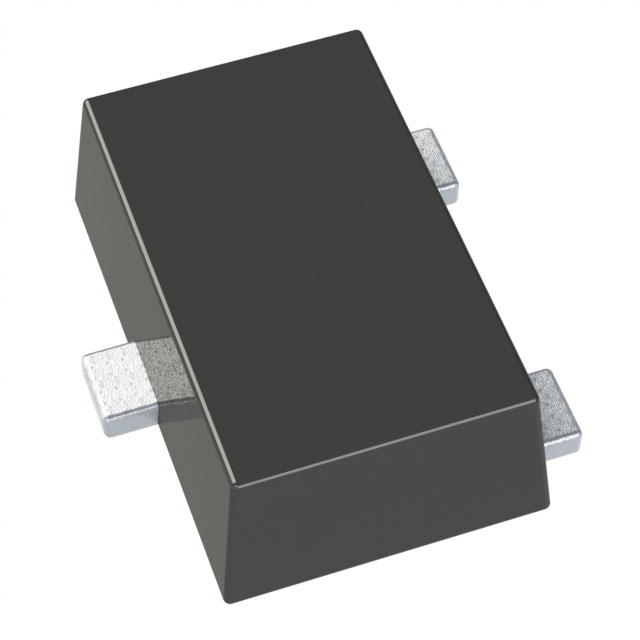

ZXTP19100CFFTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 275mV@ 200mA,2A PNP 2W 7V 50nA 110V 100V 2A SOT-23F 贴片安装
供应商型号: AV-S-DIIZXTP19100CFFTA
供应商: Avnet
标准整包数: 3000
DIODES 三极管(BJT) ZXTP19100CFFTA

ZXTP19100CFFTA概述

    ZXTP19100CFF 100V PNP MEDIUM POWER TRANSISTOR

    产品简介


    ZXTP19100CFF 是一款100V PNP中功率晶体管,采用SOT23F封装。这款晶体管特别适合用于直流-直流转换电路和多种驱动及电源管理功能。它具有低饱和电压和极低的导通损耗,是电源管理和高效能开关应用的理想选择。

    技术参数


    以下是ZXTP19100CFF的关键技术参数:
    - 工作电压:
    - 集电极-基极击穿电压(VCBO):> -110V
    - 集电极-发射极击穿电压(VCEX):> -110V
    - 集电极-发射极电压(VCEO):> -100V
    - 发射极-集电极击穿电压(VECO):> -7V
    - 基极-发射极击穿电压(VEBO):> -7V
    - 电流参数:
    - 持续集电极电流(IC):-2A
    - 峰值脉冲电流(ICM):-3A
    - 基极电流(IB):-1A
    - 静态特性:
    - 电流增益(hFE):200至500
    - 饱和电压(VCE(SAT)):< -120mV @ -1A
    - 导通电压(VBE(ON)):-810mV 至 -900mV @ IC = -2A
    - 饱和电压(VBE(SAT)):-870mV 至 -950mV @ IC = -2A
    - 热特性:
    - 功耗(PD):1.5W
    - 热阻(RθJA):60°C/W
    - 操作温度范围(TJ, TSTG):-55°C 至 +150°C

    产品特点和优势


    ZXTP19100CFF的主要优势包括:
    - 极低的饱和电压(< -120mV),有效减少功耗和提高效率。
    - 高电流增益(hFE),确保良好的控制性能。
    - 适用于多种高压和高电流应用,如DC-DC转换器、电机驱动、灯和继电器驱动等。
    - 采用SOT23F封装,具备较低的外形和较高的散热能力。
    - 全面符合RoHS标准,无卤素和锑化合物,环保且可靠性高。

    应用案例和使用建议


    ZXTP19100CFF广泛应用于多种电子系统中,例如:
    - Boost转换器:利用其高压耐受能力和高效率特性,提升电源转换效率。
    - MOSFET和IGBT栅极驱动器:提供稳定的驱动电流,提高系统的可靠性和响应速度。
    - 灯和继电器驱动器:适合于各种负载驱动,满足快速切换需求。
    - 电机驱动:结合其高增益和低饱和电压特性,实现高效稳定的电机控制。
    - 警报驱动器:可靠的开关性能和高电流处理能力使其成为警报系统中的理想选择。
    使用建议:
    - 在高温环境中使用时,建议增加散热措施,确保不超过额定的最大工作温度。
    - 考虑到高电流和高电压应用可能产生的热量,使用合适的散热片和风扇来辅助散热。
    - 在设计电路时,要合理分配电路中的电流路径,避免局部过热。

    兼容性和支持


    ZXTP19100CFF 的 SOT23F 封装与行业标准 SOT23 封装针脚兼容,方便用户进行替换和升级。此外,Diodes Incorporated 提供全面的技术支持和质保服务,包括详细的产品文档和应用指南,以帮助客户顺利使用此产品。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:设备在高电流下发热严重。
    - 解决方案: 使用较大的散热片或风扇,增加散热面积,保持设备温度低于额定最大值。
    - 问题:设备无法正常启动。
    - 解决方案: 检查电路连接是否正确,确保输入电压在规定范围内,并检查是否有短路现象。
    - 问题:设备饱和电压过高。
    - 解决方案: 检查基极电流设置是否合适,确保其满足饱和条件下的最小电流要求。

    总结和推荐


    ZXTP19100CFF是一款高性能、高可靠性的100V PNP中功率晶体管,适合在多种高压和大电流应用中使用。它的低饱和电压、高电流增益以及出色的热性能使其成为许多电子系统中的理想选择。建议在需要高效能和高可靠性的应用场景中考虑使用此产品。

ZXTP19100CFFTA参数

参数
晶体管类型 PNP
VCEO-集电极-发射极最大电压 100V
VEBO-最大发射极基极电压 7V
集电极截止电流 50nA
集电极电流 2A
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 275mV@ 200mA,2A
VCBO-最大集电极基极电压 110V
最大集电极发射极饱和电压 275mV@ 200mA,2A
最大功率耗散 2W
3mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 SOT-23F
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
