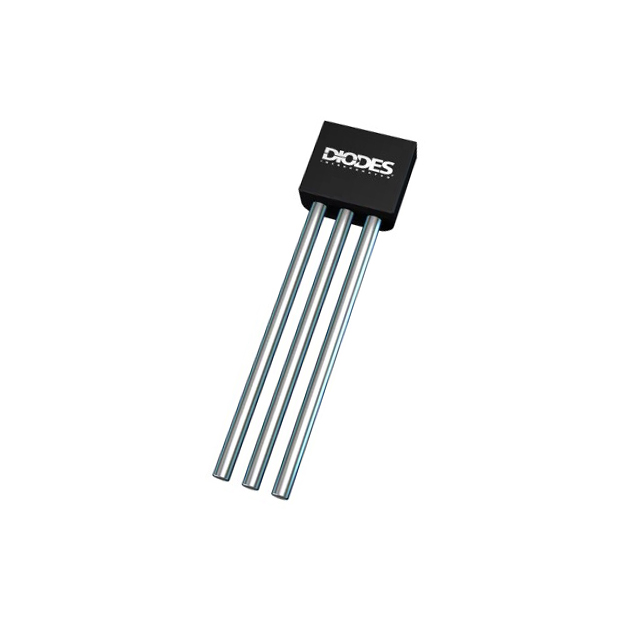

ZTX450STZ

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: NPN 1W 5V 60V 45V 1A TO-92 导线安装,通孔安装 4.77mm*2.41mm*4.01mm
供应商型号: 3943312
供应商: 海外现货
标准整包数: 5
DIODES 三极管(BJT) ZTX450STZ

ZTX450STZ概述

    NPN硅平面中功率晶体管技术手册

    产品简介


    NPN硅平面中功率晶体管是一种常见的电子元器件,广泛应用于各种电力控制和信号放大场景。这类晶体管具有结构简单、成本低廉的特点,适用于各种消费电子产品和工业设备中。本文介绍的是型号为ZTX450和ZTX451的两款晶体管,它们在性能上有着显著的差异。

    技术参数


    以下是两款晶体管的主要技术参数:
    | 参数 | ZTX450 | ZTX451 |
    |
    | 集电极-基极击穿电压 | 60 V | 80 V |
    | 集电极-发射极击穿电压 | 45 V | 60 V |
    | 峰值脉冲电流 | 2 A | 2 A |
    | 连续集电极电流 | 1 A | 1 A |
    | 功耗(Ta=25°C) | 1 W | 1 W |
    | 晶体管截止电流(ICBO) | ≤0.1 µA | ≤0.1 µA |
    | 发射极截止电流(IEBO) | ≤0.1 µA | ≤0.1 µA |
    | 输出电容(VCE=10V, f=1MHz) | 15 pF | 15 pF |

    产品特点和优势


    ZTX450和ZTX451两款晶体管均具备较高的击穿电压和较低的截止电流,能够在较宽的工作温度范围内稳定运行。其中,ZTX451的集电极-基极击穿电压和集电极-发射极击穿电压更高,能够更好地应对高压环境。这两款晶体管在电力转换和放大电路中表现出色,特别适合需要高可靠性和稳定性的应用场合。

    应用案例和使用建议


    1. 消费电子产品:如电视、音响设备中的功率放大模块。
    2. 工业控制:如工厂自动化控制系统中的驱动器。
    3. 汽车电子:如引擎控制单元中的信号放大模块。
    使用建议:
    - 在设计电路时,确保考虑晶体管的最大允许电流和电压,避免过载导致损坏。
    - 使用散热片或其他冷却方法来管理高功耗情况下的热负荷。
    - 在高频应用中,注意输出电容的影响,必要时添加额外的滤波电容以改善性能。

    兼容性和支持


    ZTX450和ZTX451符合TO92封装标准,易于与其他TO92封装的器件互换使用。制造商提供了详尽的技术支持文档和售后服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 晶体管发热严重
    - 解决方法:增加散热措施,例如安装散热片或风扇。
    2. 晶体管失效
    - 解决方法:检查电路是否存在过流或过压情况,及时调整电路设计。
    3. 输出不稳定
    - 解决方法:确认电源电压是否稳定,检查其他相关电路连接是否正确。

    总结和推荐


    总体而言,ZTX450和ZTX451两款NPN硅平面中功率晶体管具备出色的性能和可靠性,非常适合需要高可靠性的应用场景。特别是对于需要处理较高电压和电流的应用场合,ZTX451尤为适用。强烈推荐在需要高性能和可靠性的系统中使用这些晶体管。

ZTX450STZ参数

参数
最大集电极发射极饱和电压 250mV@ 15mA,150mA
VCBO-最大集电极基极电压 60V
集电极截止电流 -
配置 独立式
晶体管类型 NPN
VEBO-最大发射极基极电压 5V
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 1W
VCEO-集电极-发射极最大电压 45V
长*宽*高 4.77mm*2.41mm*4.01mm
通用封装 TO-92
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 盒装,弹夹装
