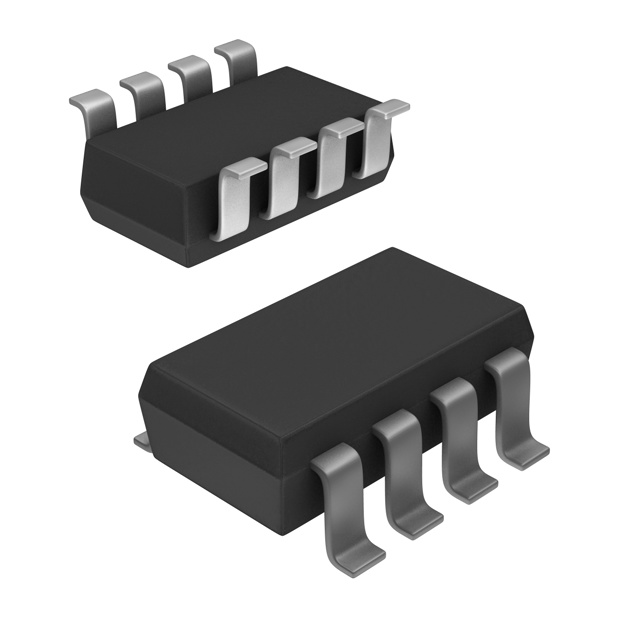

ZDT6790TA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex NPN/PNP晶体管, SM封装, 贴片安装, 最大直流集电极电流2 A, 最大集电极-发射电压45 V
供应商型号: 30C-ZDT6790TA SM-8
供应商: 国内现货
标准整包数: 1
DIODES 三极管(BJT) ZDT6790TA

ZDT6790TA概述

    ZDT6790 中功率互补型高增益晶体管

    1. 产品简介


    ZDT6790 是一款由 Diodes Incorporated 生产的中功率互补型高增益晶体管,封装于SM-8(8 引脚 SOT223)外壳内。这款晶体管包含一个NPN和一个PNP型晶体管,适用于多种电子电路的设计中。主要应用于消费电子、工业控制、汽车电子等领域。

    2. 技术参数


    | 特性 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 | 测试条件 |
    ||
    | 集电极-基极击穿电压 | BVCBO | 45 V | IC = 100µA |
    | 集电极-发射极击穿电压 | BVCEO | 45 V | IC = 10mA |
    | 发射极-基极击穿电压 | BVEBO | 7 V | IE = 100µA |
    | 持续集电极电流 | IC | 2 -2 | A
    | 脉冲峰值电流(注5) | ICM | 6 -6 | A
    | 热阻,结到环境 | RθJA | 55.6 45.5 | °C/W | 注释5、6 |
    | 工作和存储温度范围 | TJ,TSTG | -55 | +150 | °C

    3. 产品特点和优势


    - 高增益: 该晶体管具有高达500的电流转移静态比(hFE),使其能够高效地传递电流。
    - 可靠性: 符合AEC-Q101标准,确保高可靠性。
    - 环保设计: 铅、卤素和锑无污染,符合RoHS标准,绿色环保。
    - 多重保护: 包含静电放电保护,最大ESD等级为4000V(HBM)。

    4. 应用案例和使用建议


    ZDT6790 在消费电子和工业控制系统中广泛应用。例如,在电源管理和电机驱动电路中,ZDT6790 可以作为关键组件来实现电流放大和开关控制功能。建议在使用时注意散热管理,特别是在高功率操作环境中,需合理设计散热路径,以避免热失控。

    5. 兼容性和支持


    ZDT6790 采用标准的SM-8封装,与其他同类产品兼容性良好。Diodes Incorporated 提供全面的技术支持和产品文档,如需要,可访问官方网站获取更多详细信息。

    6. 常见问题与解决方案


    - 问题: 温度对晶体管性能有何影响?
    - 解答: 高温环境下,晶体管的饱和电压会增加,可能导致效率降低。建议在电路设计中加入适当的散热措施。

    - 问题: 如何判断晶体管是否损坏?
    - 解答: 使用万用表测量引脚之间的电阻,如发现短路或开路现象,表明晶体管可能已损坏。

    7. 总结和推荐


    ZDT6790 是一款多功能且可靠的中功率晶体管,特别适合需要高增益和高可靠性的应用场景。其环保设计和高标准的质量保证使其成为许多设计项目的理想选择。对于需要高精度和稳定性的电子系统,强烈推荐使用ZDT6790。

ZDT6790TA参数

参数
VCEO-集电极-发射极最大电压 45V,40V
VCBO-最大集电极基极电压 45V@ NPN,50V@ PNP
最大功率耗散 2.75W
集电极截止电流 100nA
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 5mA,1A,750mV@ 50mA,2A
晶体管类型 1 NPN,1 PNP
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 500mV@ 5mA,1A/0.75 @ 50mA,2A
集电极电流 2A
配置
6.7mm(Max)
3.7mm(Max)
1.6mm(Max)
通用封装 1000
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
