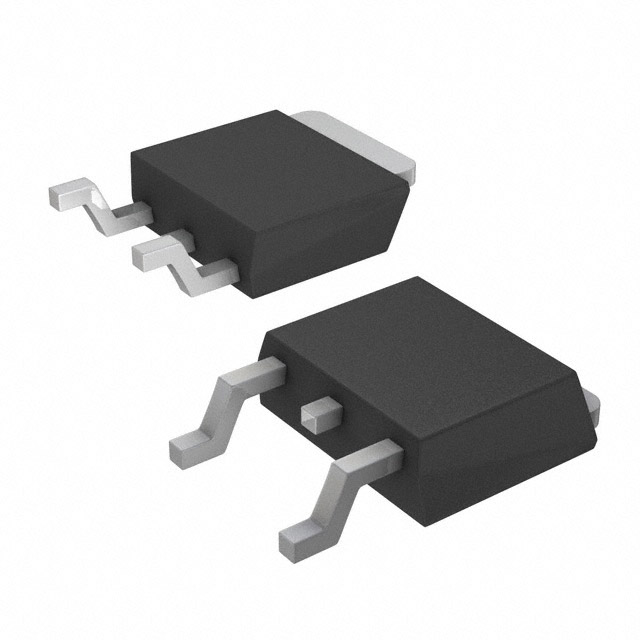

ZXT951KTC

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 400mV@ 600mA,6A PNP 4.2W 7V 20nA 100V 60V 6A TO-252-3 贴片安装
供应商型号: AV-S-DIIZXT951KTC
供应商: Avnet
标准整包数: 2500
DIODES 三极管(BJT) ZXT951KTC

ZXT951KTC概述

    ZXT951K 60V PNP LOW SATURATION MEDIUM POWER TRANSISTOR

    1. 产品简介


    ZXT951K是一款由Diodes Incorporated生产的PNP低饱和电压中功率晶体管,具有高可靠性、环境友好性等特点。它广泛应用于直流到直流转换器、电源开关、电机控制、汽车电路和逆变电路等领域。

    2. 技术参数


    ZXT951K的技术参数如下表所示:
    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 集电极-基极击穿电压 | BVCBO | -100 | - | -125 | V |
    | 集电极-发射极击穿电压 | BVCER | -100 | - | -125 | V |
    | 集电极-发射极击穿电压 | BVCEO | -60 | - | -80 | V |
    | 发射极-基极击穿电压 | BVEBO | -7 | - | -8.1 | V |
    | 集电极截止电流 | ICBO | - | <1 | -20 | nA |
    | 发射极截止电流 | IEBO | - | <1 | -10 | nA |
    | 集电极截止电流 | ICER | - | <1 | -20 | nA |
    | 直流电流传输静态比 | hFE | 100 | - | - | - |
    | 集电极-发射极饱和电压 | VCE(sat) | - | - | -60 | mV |
    | 基极-发射极饱和电压 | VBE(sat) | - | -1.05 | -1.2 | V |
    | 基极-发射极开启电压 | VBE(on) | - | -0.92 | -1.05 | V |
    | 转换频率 | fT | - | 120 | - | MHz |
    其他关键参数包括:
    - 集电极-基极击穿电压:-100 V
    - 持续集电极电流:-6 A
    - 峰值脉冲集电极电流:-15 A
    - 热阻(结至环境空气):59°C/W
    - 工作温度范围:-55°C 到 +150°C

    3. 产品特点和优势


    ZXT951K的主要特点和优势包括:
    - 低饱和电压,典型值为53mΩ
    - 高增益(最小100)
    - 优良的热稳定性和可靠性,符合AEC-Q101标准
    - 无卤素和锑的环保设计,RoHS合规
    - 适合高功率应用,能够承受高达15A的峰值电流
    这些特性使得ZXT951K在多种工业和汽车电子应用中表现出色,尤其是在需要高可靠性和低损耗的应用中。

    4. 应用案例和使用建议


    ZXT951K适用于以下应用场景:
    - 直流到直流转换器:由于其高效率和低饱和电压,ZXT951K非常适合用于提高转换器的效率和减少能量损耗。
    - 电源开关:低饱和电压特性使得其在电源管理应用中能够提供更高的效率。
    - 电机控制:其高增益特性使得电机控制系统能够在更低的功耗下实现更精确的控制。
    - 汽车电路:在汽车电子中,ZXT951K的高可靠性使其成为安全关键系统中的理想选择。
    使用建议:
    - 在设计应用时,确保散热措施到位,特别是在高负载条件下。
    - 选择合适的PCB布局以最大化散热效果,如使用大面积铜层来帮助散热。
    - 对于高电流应用,考虑使用更大的铜面积来进一步降低热阻。

    5. 兼容性和支持


    ZXT951K采用TO252封装,符合UL 94V-0标准,适用于大多数标准的PCB组装工艺。厂商提供了详尽的文档和支持,包括热阻、额定电流和其他电气特性的详细信息。此外,Diodes Incorporated网站上还提供了有关包装细节、建议的焊盘布局以及其他相关资源的信息。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方案:
    | 问题 | 解决方案 |
    | :: | :: |
    | 过热问题 | 确保良好的散热措施,如增加散热片或使用大面积铜层。 |
    | 导通电压过高 | 检查基极驱动电压是否足够高,必要时调整基极电阻值。 |
    | 电流容量不足 | 检查PCB设计和布线,确保足够的铜面积用于散热。 |

    7. 总结和推荐


    总体来说,ZXT951K是一款高性能、可靠的PNP低饱和电压中功率晶体管,特别适用于需要高可靠性、低功耗和良好热性能的应用。它的众多优点使其成为各种工业和汽车电子应用的理想选择。因此,强烈推荐在上述应用场景中使用ZXT951K。
    此总结涵盖了ZXT951K的主要技术参数、特点、应用案例和使用建议等内容,旨在帮助用户更好地理解和使用这一优秀的产品。

ZXT951KTC参数

参数
配置 独立式
最大集电极发射极饱和电压 0.4@ 600mA,6A
集电极截止电流 20nA
最大功率耗散 4.2W
VCBO-最大集电极基极电压 100V
VEBO-最大发射极基极电压 7V
集电极电流 6A
VCEO-集电极-发射极最大电压 60V
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 600mA,6A
晶体管类型 PNP
6.73mm(Max)
6.22mm(Max)
2.39mm(Max)
通用封装 TO-252-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
