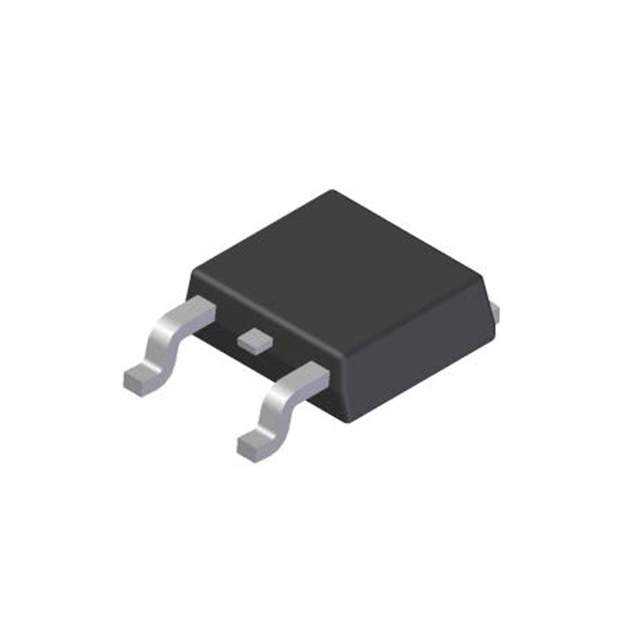

ZXTN04120HKTC

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 1.5V@ 1mA,1A NPN - Darlington 3.9W 14V 100nA 140V 120V 1.5A TO-252-3 贴片安装
供应商型号: ZXTN04120HKTC
供应商: 国内现货
标准整包数: 2500
DIODES 三极管(BJT) ZXTN04120HKTC

ZXTN04120HKTC概述

    ZXTN04120HK:120V NPN中功率达林顿晶体管技术手册

    产品简介


    ZXTN04120HK 是一款120V NPN中功率达林顿晶体管,采用TO252封装形式。它被广泛应用于直流风扇控制、调节器晶体管、继电器驱动及电磁阀驱动等领域。这款晶体管不仅具有高可靠性的特性,还完全符合欧盟的RoHS标准,是一款绿色环保的产品。

    技术参数


    - 电气特性:
    - BVCEO > 120V(集电极-发射极击穿电压)
    - BVCBO > 140V(集电极-基极击穿电压)
    - IC = 1.5A(最大连续集电极电流)
    - hFE > 2k(增益系数,特别是在1A时超过2k)
    - 热特性:
    - PD = 2W(最大功耗)
    - RθJA = 32°C/W(结到环境空气的热阻)
    - RθJL = 9°C/W(结到引脚的热阻)
    - RθJC = 11°C/W(结到外壳的热阻)
    - Tj, Tstg = -55 to +150°C(工作温度范围)
    - 其他特性:
    - 完全无铅且完全符合RoHS标准
    - 符合AEC-Q101标准,确保高可靠性

    产品特点和优势


    - 高可靠性:经过严格的AEC-Q101认证,适用于高可靠性要求的应用场合。
    - 绿色环保:采用无卤素、无锑材料制成,完全符合RoHS标准,是一款“绿色”产品。
    - 高性能:最高持续集电极电流可达1.5A,最大增益系数hFE在1A时可达2k以上,适合高负载需求的应用。

    应用案例和使用建议


    - 应用案例:ZXTN04120HK 广泛应用于直流风扇控制、调节器晶体管、继电器驱动及电磁阀驱动等场景。
    - 使用建议:对于需要大电流输出的应用,如直流风扇和电磁阀驱动,该晶体管能提供稳定的电流输出。同时,在设计电路时,应考虑散热问题,特别是在高电流环境下使用时,确保PCB布局和铜箔尺寸达到制造商推荐的标准以避免过热。

    兼容性和支持


    - 兼容性:该产品可与市场上常见的电路板布局和电源模块兼容。推荐的PCB设计需参考制造商提供的布局图以确保最佳性能。
    - 支持和维护:Diodes Incorporated提供了详尽的技术支持文档和在线资源,用户可以访问官方网站获取更多技术支持信息。

    常见问题与解决方案


    - 问题一:晶体管发热严重。
    - 解决方案:检查散热设计是否合理,建议使用更大面积的散热片或更厚的铜箔来提高散热效率。

    - 问题二:电路不能正常启动。
    - 解决方案:检查输入电压是否稳定,确保晶体管的工作电压满足其工作条件。另外,检查外围电路连接是否正确。

    总结和推荐


    ZXTN04120HK凭借其高可靠性、绿色环保和高性能的特点,在多种应用场合中表现出色。它适用于需要高可靠性和良好散热性能的应用场景。总体而言,这款晶体管在设计严谨、可靠性和成本效益方面表现出色,推荐在相关的应用场合中使用。

ZXTN04120HKTC参数

参数
最大功率耗散 3.9W
集电极截止电流 100nA
集电极电流 1.5A
VCEO-集电极-发射极最大电压 120V
配置 独立式
晶体管类型 NPN - Darlington
VCBO-最大集电极基极电压 140V
最大集电极发射极饱和电压 1.5V@ 1mA,1A
VEBO-最大发射极基极电压 14V
不同 Ib,Ic 时的 Vce 最大饱和值 1.5V@ 1mA,1A
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTN04120HKTC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTN04120HKTC数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTN04120HKTC ZXTN04120HKTC数据手册

ZXTN04120HKTC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.6633
5000+ ¥ 1.5679
8000+ ¥ 1.5406
12000+ ¥ 1.527
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 4158.25
