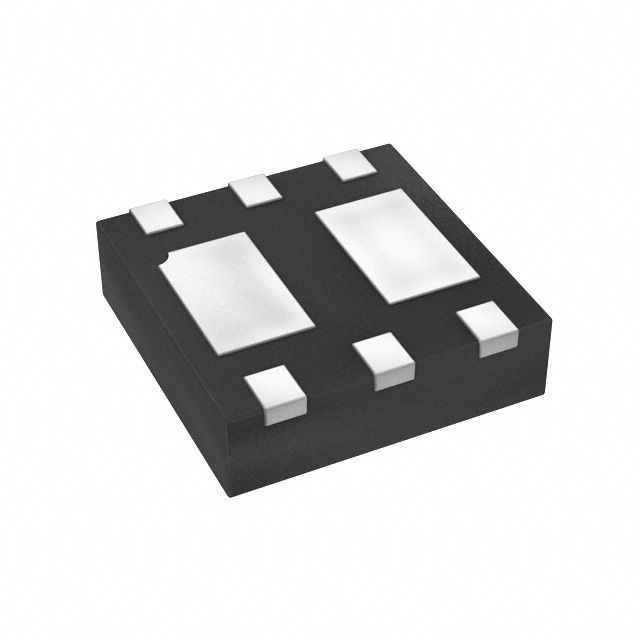

ZXTP56020FDBQ-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 390mV@ 200mA,2A 2 PNP (Dual) 2.47W 7V 100nA 20V 20V 2A UDFN-6 贴片安装
供应商型号: AV-S-DIIZXTP56020FDBQ7
供应商: Avnet
标准整包数: 3000
DIODES 三极管(BJT) ZXTP56020FDBQ-7

ZXTP56020FDBQ-7概述

    ZXTP56020FDBQ:一款高性能双极PNP晶体管

    产品简介


    ZXTP56020FDBQ是一款由Diodes Incorporated生产的20V双极PNP低饱和电压晶体管。它具有高连续集电极电流、低等效导通电阻和低饱和电压等优异特性,适用于矩阵LED照明和电源管理等领域。

    技术参数


    以下是ZXTP56020FDBQ的主要技术规格:
    - 额定电压:
    - BVCEO > -20V
    - VCBO > -20V
    - VEBO > -7V
    - 电流参数:
    - IC(连续集电极电流): -2A
    - ICM(峰值脉冲集电极电流): -3A
    - IB(基极电流): -300mA
    - IBM(峰值基极电流): -1A
    - 功率与热阻:
    - PD(最大耗散功率): 2.47W
    - RθJA(热阻,结到环境): 51°C/W
    - RθJL(热阻,结到引脚): 18°C/W
    - 温度范围:
    - 操作和存储温度范围:-55°C 至 +150°C
    - 电气特性:
    - hFE(直流电流增益):250
    - VCE(SAT)(集电极-发射极饱和电压):-150mV(@ -1A)
    - RCE(SAT)(等效导通电阻):100mΩ(@ -1A)

    产品特点和优势


    ZXTP56020FDBQ具备多项独特功能和优势:
    - 高可靠性:符合AEC-Q101标准,适合汽车应用。
    - 环保设计:无铅,完全符合RoHS标准,绿色环保。
    - 低导通电阻:RCE(SAT)仅为100mΩ,确保高效的电力转换。
    - 耐高温:可承受高达150°C的工作温度,适用于严苛环境。
    - 出色的电流控制:低饱和电压和高直流电流增益确保精确的电流控制。

    应用案例和使用建议


    ZXTP56020FDBQ广泛应用于矩阵LED照明和电源管理领域。例如,在矩阵LED照明系统中,它能够高效地控制LED驱动电流,实现亮度均匀和色彩一致的效果。在电源管理应用中,其低导通电阻和高电流处理能力使得它在电池管理系统和电源转换器中有出色表现。
    建议在使用时,考虑到其高耗散功率和热阻特性,合理安排散热措施,确保器件长期稳定运行。

    兼容性和支持


    ZXTP56020FDBQ与多种电子元器件和设备兼容。Diodes Incorporated提供详细的技术支持和售后服务,确保客户能顺利集成和使用该产品。此外,厂商提供了丰富的文档资源和技术资料,方便用户进行设计和调试。

    常见问题与解决方案


    以下是一些可能遇到的问题及其解决方法:
    - 问题1:器件过热
    - 解决方法:优化散热设计,增加散热片或散热器,减少器件功耗。

    - 问题2:电流不稳定
    - 解决方法:检查电路连接和外部元件,确保正确的电流路径和适当的滤波电容。

    - 问题3:器件失效
    - 解决方法:确认是否正确遵循安全规范和操作条件,如有疑问可联系技术支持。

    总结和推荐


    ZXTP56020FDBQ凭借其高可靠性和优异性能,在矩阵LED照明和电源管理领域展现出强大的市场竞争力。它不仅具有出色的电气特性,还具备绿色、环保的设计理念,非常适合作为高端应用的关键组件。强烈推荐在需要高性能、高可靠性的应用场合中使用ZXTP56020FDBQ。

ZXTP56020FDBQ-7参数

参数
VCBO-最大集电极基极电压 20V
最大集电极发射极饱和电压 0.39@ 200mA,2A
VCEO-集电极-发射极最大电压 20V
集电极截止电流 100nA
晶体管类型 2 PNP (Dual)
配置
集电极电流 2A
VEBO-最大发射极基极电压 7V
不同 Ib,Ic 时的 Vce 最大饱和值 390mV@ 200mA,2A
最大功率耗散 2.47W
通用封装 UDFN-6
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZXTP56020FDBQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTP56020FDBQ-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTP56020FDBQ-7 ZXTP56020FDBQ-7数据手册

ZXTP56020FDBQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
