ZXTP56060FDBQ-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 2 PNP (Dual) 2.47W -7V 100nA -60V 60V 2A 贴片安装
供应商型号: ZXTP56060FDBQ-7
供应商: 国内现货
标准整包数: 3000
DIODES 三极管(BJT) ZXTP56060FDBQ-7

ZXTP56060FDBQ-7概述

    # ZXTP56060FDBQ:60V 双 PNP 低 VCE(SAT) 晶体管

    产品简介


    ZXTP56060FDBQ 是一款专为汽车应用设计的双极型晶体管(BJT),适用于需要高可靠性、低饱和电压和高性能的场合。它具有坚固耐用的特点,并且完全符合 RoHS 和无卤素标准,可应用于矩阵LED照明和电源管理等领域。

    技术参数


    - 电压特性:
    - 集电极-基极击穿电压 (BVCEO):-60V
    - 集电极-发射极击穿电压 (BVCBO):-60V
    - 发射极-基极击穿电压 (BVEBO):-7V
    - 最大集电极电流 (IC):-2A
    - 最大峰值脉冲集电极电流 (ICM):-3A
    - 功率特性:
    - 最大功耗 (PD):2.47W
    - 热阻抗 (RθJA):51°C/W(单个器件)

    - 电气特性:
    - 集电极-发射极饱和电压 (VCE(SAT)):-250mV @ IC=-1A, IB=-50mA
    - 基极-发射极饱和电压 (VBE(SAT)):-1V @ IC=-0.5A, IB=-50mA
    - 增益 (hFE):最小值 170 @ IC=-100mA
    - 物理特性:

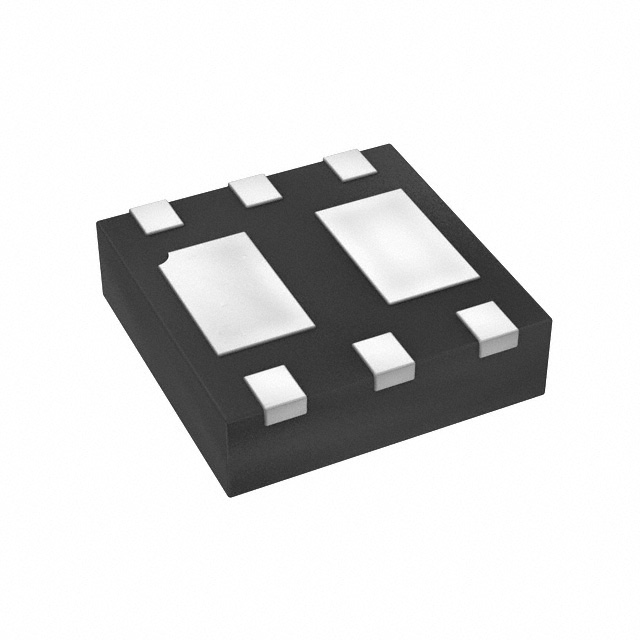

    - 包装类型:U-DFN2020-6 (SWP)
    - 材质:无卤素、无铅、符合RoHS标准
    - 封装重量:约 0.0065 克

    产品特点和优势


    - 可靠性:通过 AEC-Q101 标准认证,保证高可靠性。
    - 低饱和电压:低至 250mΩ 的等效导通电阻,有助于提高系统效率。
    - 环保材料:无卤素、无铅、符合RoHS标准,更环保。
    - 散热能力:热阻抗低,适用于高功率需求的应用。
    - 小巧封装:适合薄型应用,高度仅 0.6mm。

    应用案例和使用建议


    ZXTP56060FDBQ 适用于多种场景,例如:
    - 矩阵LED照明:利用其低饱和电压和高可靠性,可以确保LED的稳定驱动。
    - 电源管理:可用于电源转换电路,确保高效的电力传输。
    使用建议:
    - 温度控制:在高温环境下使用时,注意散热以避免过热。
    - 负载匹配:选择合适的外部电路元件以匹配其电气特性,特别是负载电流和电压的要求。

    兼容性和支持


    - 兼容性:本产品与常见的焊接工艺兼容,易于集成到现有系统中。
    - 支持和服务:制造商提供PPAP(生产件批准程序)支持,并在其官方网站上提供了详细的包装和垫片布局指南。

    常见问题与解决方案


    - Q:如何判断产品是否损坏?
    - A: 检查其是否能正常工作并测量其电气特性。如果测得的数据显著偏离手册中的规格,则可能已损坏。

    - Q:是否支持无铅焊接?
    - A: 是的,此产品完全符合无铅焊接标准,可采用无铅工艺进行焊接。

    总结和推荐


    ZXTP56060FDBQ 是一款非常适合汽车和其他高可靠性应用的晶体管。其低饱和电压、高可靠性和环保材料使得它在众多应用场景中表现出色。无论是对于工业级还是消费电子领域的设计师来说,这都是一款值得推荐的产品。如果您正在寻找一款能够满足严格要求的晶体管,ZXTP56060FDBQ 将是一个明智的选择。

ZXTP56060FDBQ-7参数

参数
VCBO-最大集电极基极电压 -60V
最大集电极发射极饱和电压 0.45@ 200mA,2A
集电极截止电流 100nA
配置
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 -7V
集电极电流 2A
晶体管类型 2 PNP (Dual)
VCEO-集电极-发射极最大电压 60V
最大功率耗散 2.47W
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTP56060FDBQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTP56060FDBQ-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTP56060FDBQ-7 ZXTP56060FDBQ-7数据手册

ZXTP56060FDBQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.1517
5000+ ¥ 1.0856
8000+ ¥ 1.0667
12000+ ¥ 1.0573
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:2500
合计: ¥ 2879.25
