DDC144EH-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 300mV@ 500µA,10mA 2 NPN - Pre-Biased (Dual) 150mW 500nA 50V 100mA SOT-563 贴片安装 1.6mm*1.2mm*600μm
供应商型号: 30C-DDC144EH-7 SOT563
供应商: 国内现货
标准整包数: 1

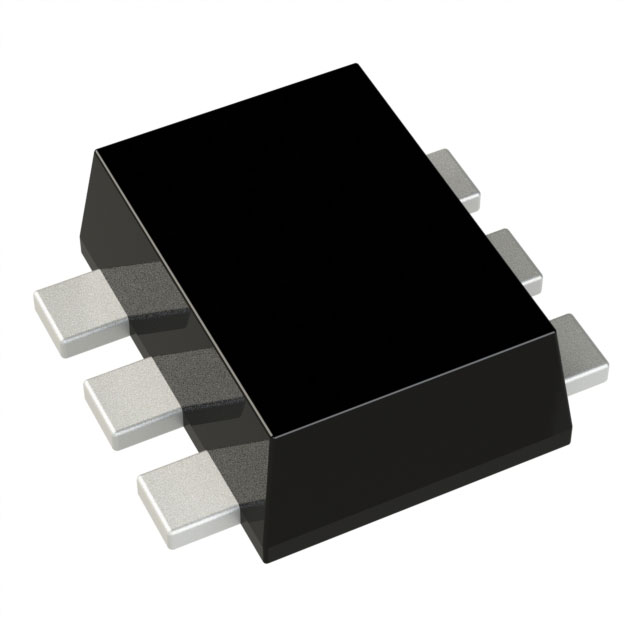

DIODES 三极管(BJT) DDC144EH-7

DDC144EH-7概述


    产品简介


    DDC (XXXX) H 是一款NPN预偏置小型信号双表面贴装晶体管。它具有互补型PNP型号(DDA)可用,并且内置偏置电阻。该产品完全符合欧盟RoHS标准,并采用无卤素和锑材料,是绿色环保产品。该产品主要应用于低电压和小电流的场合,如消费电子产品、通信设备和汽车电子等。

    技术参数


    最大额定值
    - 供电电压 (VCC): 50V
    - 输入电压 (VIN): -10V 到 +40V (根据具体型号)
    - 输出电流 (IO): 30mA 至 100mA (根据具体型号)
    - 最大功率耗散 (Pd): 150mW
    - 热阻 (RθJA): 833°C/W
    - 工作及存储温度范围 (Tj, TSTG): -55°C 到 +150°C
    电气特性
    - 集电极-基极击穿电压 (BVCBO): 50V
    - 集电极-发射极击穿电压 (BVCEO): 50V
    - 发射极-基极击穿电压 (BVEBO): 5V
    - 集电极截止电流 (ICBO): 0.5μA (VCB = 50V)
    - 发射极截止电流 (IEBO): 0.5μA (VEB = 4V)
    - 集电极-发射极饱和电压 (VCE(sat)): 0.3V (IC/IB = 2.5mA/0.25mA 或 1mA/0.1mA)
    - 直流电流增益 (hFE): 100 到 600 (IC = 1mA, VCE = 5V)

    产品特点和优势


    独特功能
    - 内置偏置电阻,简化电路设计
    - 表面贴装设计,易于焊接和组装
    - 符合欧盟RoHS标准,环保无铅
    - 适用于各种工作环境,可在-55°C到+150°C范围内工作
    市场竞争力
    - 内置偏置电阻减少外部电路复杂度,降低成本
    - 表面贴装设计适合自动化生产线,提高生产效率
    - 环保无铅设计,满足市场需求

    应用案例和使用建议


    应用案例
    - 消费电子产品:手机、平板电脑等
    - 通信设备:路由器、交换机等
    - 汽车电子:汽车仪表板、安全系统等
    使用建议
    - 在选择DDC (XXXX) H时,应根据具体应用需求选择合适的型号,注意输入电压和输出电流的匹配。
    - 使用前应确保电路板布局符合建议规范,以确保最佳性能。
    - 建议在高温环境下使用时,考虑散热措施以避免过热。

    兼容性和支持


    兼容性
    - 与现有标准SOT-563封装兼容,便于替换和升级。
    - 适用于多种供应商的同类产品,可轻松替代其他品牌产品。
    支持和维护
    - 提供详尽的技术文档和测试报告,方便工程师参考。
    - 厂商提供技术支持和售后服务,及时解答用户疑问。

    常见问题与解决方案


    常见问题
    - Q: 如何确定正确的型号?
    - A: 参考技术手册中的电气特性,根据实际应用需求选择合适型号。
    - Q: 如何提高散热效果?
    - A: 使用散热片或增加散热孔,保持良好通风。
    - Q: 如何解决安装过程中出现的焊点不良问题?
    - A: 仔细检查焊点质量,必要时重新焊接或更换晶体管。

    总结和推荐


    DDC (XXXX) H是一款具备多方面优势的NPN预偏置小型信号双表面贴装晶体管。其内置偏置电阻的设计极大地简化了电路设计,降低了成本;表面贴装技术使其适用于现代高效的自动化生产线。在各种工作环境中均表现出色,尤其适合消费电子、通信设备和汽车电子等领域。总的来说,我们强烈推荐使用这款产品,尤其是在要求高可靠性和低成本的应用场景中。

DDC144EH-7参数

参数
最大功率耗散 150mW
VCEO-集电极-发射极最大电压 50V
最大集电极发射极饱和电压 0.3@ 500µA,10mA
集电极截止电流 500nA
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 500µA,10mA
配置
VEBO-最大发射极基极电压 -
晶体管类型 2 NPN - Pre-Biased (Dual)
VCBO-最大集电极基极电压 -
集电极电流 100mA
长*宽*高 1.6mm*1.2mm*600μm
通用封装 SOT-563
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DDC144EH-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DDC144EH-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES DDC144EH-7 DDC144EH-7数据手册
