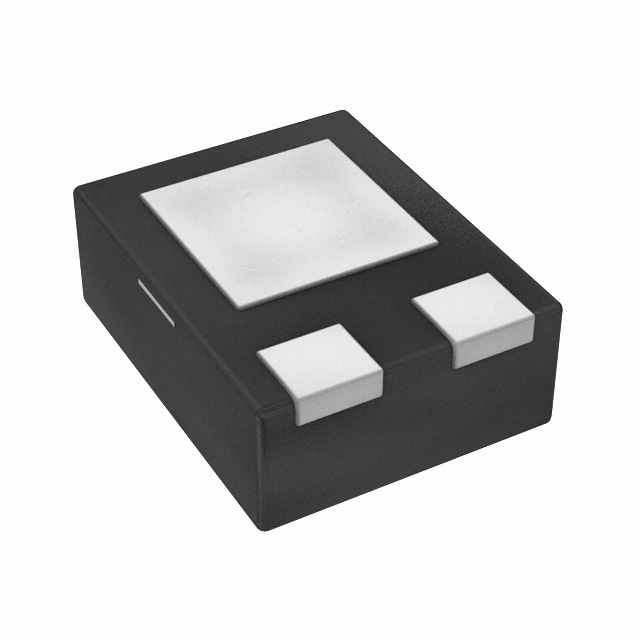

ZXTP718MATA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 300mV@ 350mA,3.5A PNP 2.45W 7V 25nA 25V 20V 3.5A DFN-2020B-3 贴片安装 2mm*2mm*600μm
供应商型号: 14M-ZXTP718MATA
供应商: 云汉优选
标准整包数: 1
DIODES 三极管(BJT) ZXTP718MATA

ZXTP718MATA概述


    产品简介


    ZXTP718MA 是一款由 Diodes Incorporated 生产的 20V PNP 低饱和开关晶体管,适用于各种高电流需求的应用场景。它是一种高效的开关器件,具备极低的饱和电压(-220mV 最大值 @ -1A),非常适合于直流转换器、电源开关及电机控制等领域。其紧凑型封装使其成为现代电子产品设计的理想选择。

    技术参数


    以下是 ZXTP718MA 的关键技术参数:
    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |

    | 集电极-基极击穿电压 | V | -25 | -30 | -35 |
    | 集电极-发射极击穿电压 | V | -20 | -25 | - |
    | 发射极-基极击穿电压 | V | -7 | -8.5 | - |
    | 持续集电极电流 | A | - | -3.5 | -4.0 |
    | 热阻抗,结到环境 | °C/W | 51 | 83 | - |
    | 工作温度范围 | °C | -55 | - | +150 |

    产品特点和优势


    1. 低饱和电压:-220mV 的最大饱和电压,确保在大电流条件下具有优异的能效表现。
    2. 高电流增益稳定性:高达 475 的典型电流增益(hFE),在 -6A 的电流范围内保持高效率。
    3. 紧凑封装:采用薄型 0.6mm 高度封装,比传统 SOT23 小 50%,适合薄型设备设计。
    4. 绿色环保认证:符合 RoHS 和无卤素标准,满足“绿色”环保要求。
    5. 可靠性保障:通过 AEC-Q101 标准认证,适用于高可靠性的工业和汽车电子领域。

    应用案例和使用建议


    应用案例:
    - MOSFET 门驱动电路:在高频转换器中提供精准的信号控制。
    - 直流-直流转换器:帮助实现高效功率传输。
    - 电机控制电路:快速响应并稳定控制电机运行。
    使用建议:
    1. 在高频场景下,需注意散热设计以避免热累积问题。
    2. 当应用于高速切换时,结合电路优化降低杂散电感,提升整体效率。
    3. 在低温或高温环境下使用时,确保 PCB 布局适应宽泛的工作温度。

    兼容性和支持


    兼容性:
    - 可与其他主流 PNP 晶体管(如 2N3906)直接替代使用。
    - 支持多种 PCB 布局方式,与现有设计高度兼容。
    支持服务:
    Diodes Incorporated 提供详尽的技术文档、在线资源和客户支持服务,帮助用户快速上手并解决实际应用中的问题。

    常见问题与解决方案


    1. 问题:在高负载下器件过热怎么办?
    解决办法:增加 PCB 铜箔面积,改善散热条件;在设计中引入外部散热片。
    2. 问题:启动时电流异常怎么办?
    解决办法:检查输入电压是否稳定;调整电路中偏置电阻值。
    3. 问题:长时间使用后性能下降如何处理?
    解决办法:检查 PCB 是否符合推荐布局,必要时重新焊接焊点。

    总结和推荐


    总体来看,ZXTP718MA 是一款集高性能与绿色环保于一体的优质 PNP 晶体管。其低饱和电压、高电流增益及紧凑型封装使其成为开关电路的理想选择。尤其适用于对空间有限但要求高效率的应用场景。
    推荐指数:★★★★★(五颗星)。
    强烈推荐给需要高性能开关器件的设计工程师,尤其是涉及 MOSFET 驱动和 DC-DC 转换领域的用户。

ZXTP718MATA参数

参数
VCBO-最大集电极基极电压 25V
VEBO-最大发射极基极电压 7V
最大功率耗散 2.45W
配置 独立式
集电极截止电流 25nA
晶体管类型 PNP
最大集电极发射极饱和电压 300mV@ 350mA,3.5A
集电极电流 3.5A
VCEO-集电极-发射极最大电压 20V
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 350mA,3.5A
长*宽*高 2mm*2mm*600μm
通用封装 DFN-2020B-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTP718MATA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTP718MATA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTP718MATA ZXTP718MATA数据手册

ZXTP718MATA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.96
10+ ¥ 1.9274
30+ ¥ 1.5245
100+ ¥ 1.2849
300+ ¥ 1.176
3000+ ¥ 1.0889
库存: 3500
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.96
直接购买
加入购物车
