ZXT13N20DE6TA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 230mV@ 45mA,4.5A NPN 1.7W 7.5V 100nA 50V 20V 4.5A SOT-23-6 贴片安装 3.1mm*1.8mm*1.3mm
供应商型号: AV-S-DIIZXT13N20DE6TA
供应商: Avnet
标准整包数: 3000

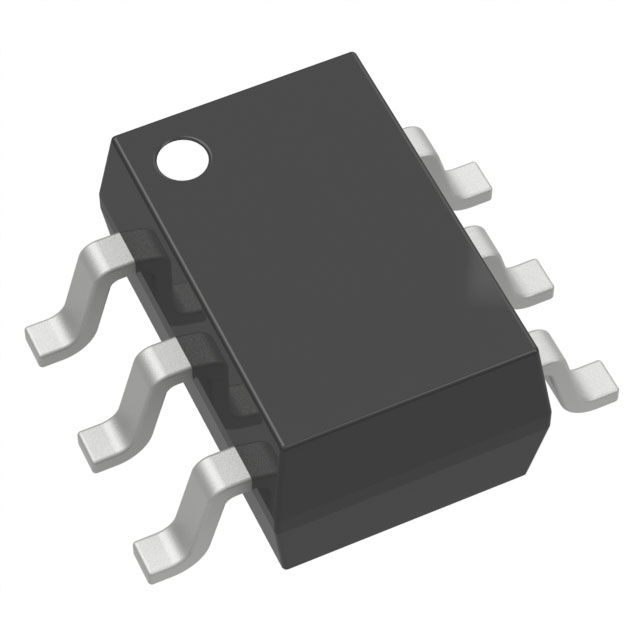

DIODES 三极管(BJT) ZXT13N20DE6TA

ZXT13N20DE6TA概述

    ZXT13N20DE6 20V NPN Low Saturation Switching Transistor

    1. 产品简介


    产品类型:ZXT13N20DE6是一款20V NPN低饱和导通电压的开关晶体管,特别适用于电源管理、DC-DC转换器及电机控制等领域。
    主要功能:该晶体管具备低饱和导通电压(最大为75mV@1A),高电流承载能力(连续4.5A,峰值15A)和较低的导通电阻(38mΩ)。这些特性使其在电源管理和电机控制应用中表现出色。
    应用领域:广泛应用于直流-直流转换器、电源管理、功率开关以及电机控制等功能。

    2. 技术参数


    - 电气特性:
    - 集电极-基极击穿电压 (BVCBO): 50V
    - 集电极-发射极击穿电压 (BVCEO): 20V
    - 发射极-基极击穿电压 (BVEBO): 7.5V
    - 最大连续集电极电流 (IC): 4.5A
    - 峰值脉冲集电极电流 (ICM): 15A
    - 基极电流 (IB): 500mA
    - 转换频率响应 (fT): 96MHz
    - 饱和电压 (VCE(sat)): 0.055V 至 0.075V(根据条件变化)
    - 热特性:
    - 功耗 (PD): 1.1W
    - 热阻 (RθJA): 113°C/W
    - 环境温度范围 (TJ, TSTG): -55°C至+150°C
    - 物理特性:
    - 案例: SOT26
    - 重量: 0.015克(约)

    3. 产品特点和优势


    - 低饱和导通电压:最大饱和电压仅为75mV,适用于需要高效率的应用场景。
    - 高可靠性:符合AEC-Q101标准,确保在高可靠性需求领域的适用性。
    - 无铅且符合RoHS标准:满足环保要求,适于各种应用场景。
    - 良好的热管理能力:热阻小,能够有效散热,保证长时间稳定运行。

    4. 应用案例和使用建议


    应用案例:适用于DC-DC转换器和电机控制系统中,提供高效的开关控制功能。
    使用建议:在设计电路时,需确保散热系统能够有效处理晶体管的热能输出,以避免过热损坏。

    5. 兼容性和支持


    兼容性:适合大多数需要高电流驱动的应用场景,与多种直流-直流转换器兼容。
    支持:Diodes Incorporated提供了详尽的技术支持文档和售后服务,确保客户在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    - 问题:晶体管在高电流条件下过热
    - 解决方案:增加散热片或改进散热系统,确保晶体管工作在安全温度范围内。
    - 问题:晶体管启动速度慢
    - 解决方案:检查电路布局,确保连接线尽可能短,以减少寄生电感。

    7. 总结和推荐


    综合评估:ZXT13N20DE6具有高可靠性和高效能,特别适用于需要高电流处理和良好散热的应用场合。
    推荐:强烈推荐给需要高性能开关晶体管的设计工程师,特别是那些对电源管理和电机控制有严格要求的应用场景。

ZXT13N20DE6TA参数

参数
VCEO-集电极-发射极最大电压 20V
集电极截止电流 100nA
最大集电极发射极饱和电压 230mV@ 45mA,4.5A
配置 独立式
集电极电流 4.5A
VEBO-最大发射极基极电压 7.5V
不同 Ib,Ic 时的 Vce 最大饱和值 230mV@ 45mA,4.5A
VCBO-最大集电极基极电压 50V
晶体管类型 NPN
最大功率耗散 1.7W
长*宽*高 3.1mm*1.8mm*1.3mm
通用封装 SOT-23-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXT13N20DE6TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXT13N20DE6TA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXT13N20DE6TA ZXT13N20DE6TA数据手册
