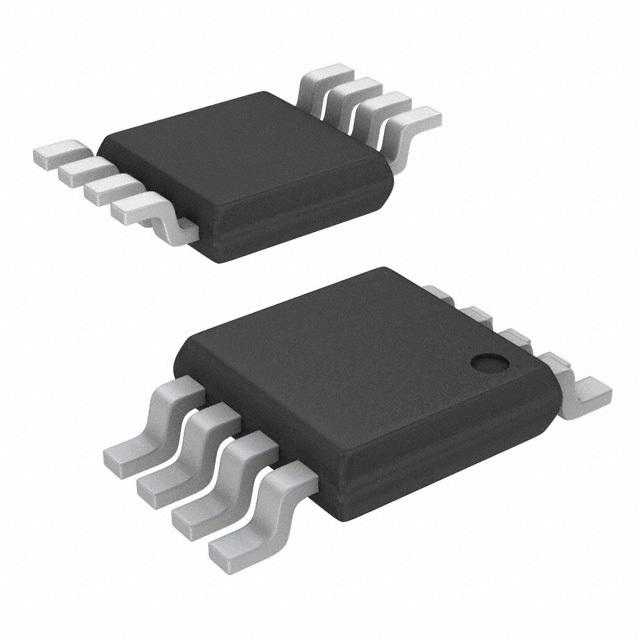

ZXT14P12DXTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 115mV@ 300mA,6A PNP 100nA 12V 6A 贴片安装
供应商型号: ZXT14P12DXCT-ND
供应商: Digi-Key
标准整包数: 1
DIODES 三极管(BJT) ZXT14P12DXTA

ZXT14P12DXTA概述

    ZXT14P12DX SuperSOT4™ PNP Silicon Low Saturation Switching Transistor

    产品简介


    ZXT14P12DX是一款采用SuperSOT4封装的PNP硅低饱和开关晶体管,专为高效率、低电压开关应用设计。该产品属于第四代超低饱和度晶体管,集成了Zetex特有的矩阵结构和先进的组装工艺,使得其具有极低的导通电阻和饱和电压。

    技术参数


    - 工作电压:VCEO = -12V
    - 导通电流:IC = -6A
    - 饱和电压:RSAT = 16mΩ
    - 最大脉冲电流:ICM = -40A
    - 连续工作温度范围:Tj: -55°C to +150°C
    - 热阻:
    - 环境到结点(a):RθJA = 113°C/W
    - 环境到结点(b):RθJA = 70°C/W

    产品特点和优势


    - 极低的等效导通电阻:使得在高负载电流下仍能保持低功耗。
    - 极低的饱和电压:确保了在高电流情况下也能实现高效的能量转换。
    - 宽广的工作温度范围:可在极端环境下稳定运行。
    - 先进的矩阵结构:保证了高性能和可靠性。

    应用案例和使用建议


    ZXT14P12DX广泛应用于直流-直流转换器、电源管理功能、电源开关和电机控制等领域。在实际应用中,应注意以下几点以优化性能:
    - 散热管理:对于高电流应用,需要确保良好的散热条件,例如使用较大面积的PCB来分散热量。
    - 电路布局:尽量减少寄生电感和电容,特别是在高频率应用中,以避免不必要的信号失真。

    兼容性和支持


    ZXT14P12DX采用MSOP8封装,可以方便地与其他小型封装的电子元件兼容。制造商Zetex提供了全面的技术支持和售后服务,包括产品咨询、技术指导和故障排除服务。

    常见问题与解决方案


    1. 问:工作温度超出范围会有什么后果?
    - 答:长时间工作在超过额定温度范围内会导致晶体管过热,进而影响其性能和寿命。建议采取有效的散热措施并限制工作时间。
    2. 问:饱和电压过高怎么办?
    - 答:检查电路设计是否合理,确保电流和电压符合要求。如果仍存在问题,可能需要更换为更合适的型号。

    总结和推荐


    ZXT14P12DX凭借其出色的电气特性和广泛的适用性,在多种应用场合中表现出色。其低饱和电压和高工作效率使其成为直流-直流转换器和其他电力控制应用的理想选择。强烈推荐在需要高效、可靠电力控制的应用中使用此产品。

ZXT14P12DXTA参数

参数
配置 -
VEBO-最大发射极基极电压 -
最大功率耗散 -
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 -
集电极截止电流 100nA
集电极电流 6A
VCEO-集电极-发射极最大电压 12V
不同 Ib,Ic 时的 Vce 最大饱和值 115mV@ 300mA,6A
晶体管类型 PNP
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZXT14P12DXTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXT14P12DXTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXT14P12DXTA ZXT14P12DXTA数据手册

ZXT14P12DXTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
