BC846BW-7-F

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 600mV@ 5mA,100mA NPN 200mW 6V 20nA 80V 65V 100mA SOT-323 贴片安装 2.15mm*1.3mm*1mm
供应商型号: AV-S-BC846BW-7-F
供应商: Avnet
标准整包数: 3000

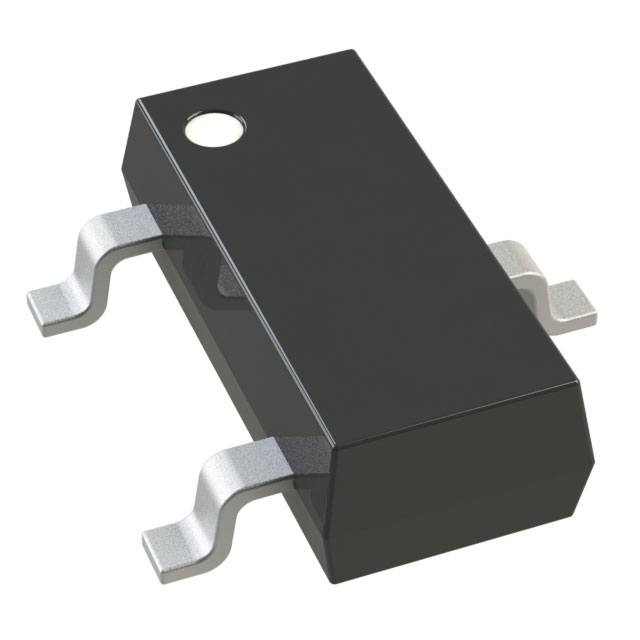

DIODES 三极管(BJT) BC846BW-7-F

BC846BW-7-F概述

    BC846AW-BC848CW NPN Small Signal Transistor in SOT323

    产品简介


    BC846AW-BC848CW是一系列适用于自动插入的NPN小信号晶体管,封装为SOT323。这些晶体管主要用于开关和音频放大应用。其设计符合RoHS标准,无卤素,无锑,属于环保型产品,适用于高可靠性需求的行业。

    技术参数


    以下是BC846AW-BC848CW的主要技术参数:
    - 绝对最大额定值
    - 集电极-基极电压:BC846(80V),BC847(50V),BC848(30V)
    - 集电极-发射极电压:BC846(65V),BC847(45V),BC848(30V)
    - 发射极-基极电压:BC846, BC847(6V),BC848(5V)
    - 持续集电极电流:100mA
    - 峰值集电极电流:200mA
    - 热阻,结到环境:625°C/W
    - 操作及存储温度范围:-65°C至+150°C
    - 电气特性
    - 集电极-基极击穿电压:BC846(80V),BC847(50V),BC848(30V)
    - 集电极-发射极击穿电压:BC846(65V),BC847(45V),BC848(30V)
    - 发射极-基极击穿电压:BC846, BC847(6V),BC848(5V)
    - 直流电流增益:最小110,典型值180,最大值220(Group A),200-450(Group B),420-800(Group C)

    产品特点和优势


    BC846AW-BC848CW具有以下独特功能和优势:
    - 高可靠性:通过AEC-Q101认证,适合汽车和其他高可靠性应用。
    - 环保特性:无卤素、无锑,完全符合RoHS标准。
    - 多功能性:适合开关和音频放大应用,且有互补PNP型号。
    - 易于集成:符合自动插入要求,方便大批量生产。

    应用案例和使用建议


    - 开关应用:由于具备出色的饱和电压特性,适合用于电源管理中的开关电路。
    - 音频放大:由于具备高直流增益和低噪声特性,适用于音频放大器的设计。
    - 使用建议:在设计电路时,应确保散热良好以避免过热,特别是在大电流工作条件下。

    兼容性和支持


    - 兼容性:该产品可以与其他采用SOT323封装的元件兼容。
    - 支持信息:提供PPAP能力,可以进行大批量生产和汽车级应用。详细的包装和采购信息可以在制造商网站上获取。

    常见问题与解决方案


    - 问题1:晶体管过热
    - 解决办法:增加散热片,确保良好的通风条件。
    - 问题2:电流过大
    - 解决办法:检查电路设计,确保负载电流不超过最大允许值。

    总结和推荐


    总体而言,BC846AW-BC848CW是一款性能优异、高度可靠的小信号晶体管。其在开关和音频放大领域的应用表现尤为突出。对于需要高可靠性、环保特性的应用场景,这款产品是理想的选择。因此,强烈推荐该产品用于相关项目中。

BC846BW-7-F参数

参数
晶体管类型 NPN
集电极电流 100mA
VCBO-最大集电极基极电压 80V
最大集电极发射极饱和电压 600mV@ 5mA,100mA
VCEO-集电极-发射极最大电压 65V
集电极截止电流 20nA
最大功率耗散 200mW
VEBO-最大发射极基极电压 6V
不同 Ib,Ic 时的 Vce 最大饱和值 600mV@ 5mA,100mA
配置 独立式
长*宽*高 2.15mm*1.3mm*1mm
通用封装 SOT-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BC846BW-7-F厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

BC846BW-7-F数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES BC846BW-7-F BC846BW-7-F数据手册

BC846BW-7-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0214 ¥ 0.1893
15000+ $ 0.0201 ¥ 0.1776
27000+ $ 0.0141 ¥ 0.1248
96000+ $ 0.0127 ¥ 0.112
201000+ $ 0.012 ¥ 0.1061
615000+ $ 0.0115 ¥ 0.1022
927000+ $ 0.0109 ¥ 0.0963
库存: 357000
起订量: 9000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 567.9
直接购买
加入购物车
