首页  >  产品百科  >  ZTX558

ZTX558

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex PNP晶体管, TO-92封装, 通孔安装, 最大直流集电极电流-200 mA, 最大集电极-发射电压-400 V
供应商型号: 30C-ZTX558 EP3SC
供应商: 国内现货
标准整包数: 1

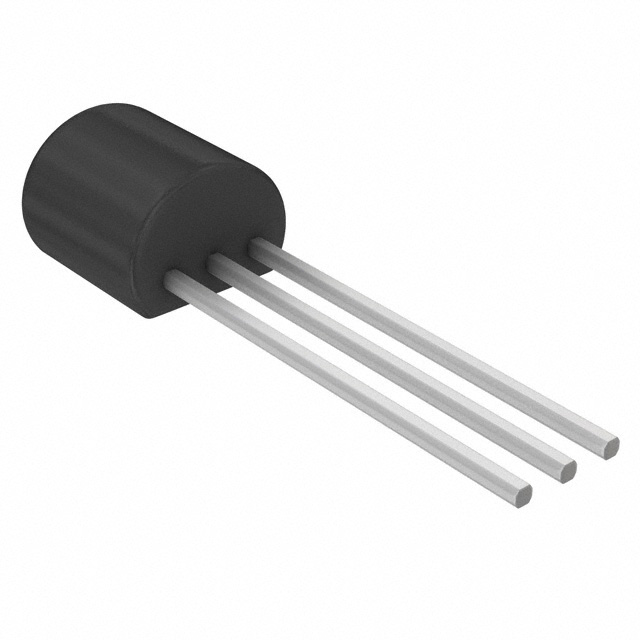

DIODES 三极管(BJT) ZTX558

ZTX558概述

    # ZTX558 PNP Silicon Planar Medium Power High Voltage Transistor 技术手册解析

    产品简介


    产品类型与主要功能
    ZTX558 是一款 PNP 型硅平面中功率高电压晶体管,适用于各种需要中等功率输出的应用场景。其核心功能在于能够承受较高的电压(高达 400V),并提供连续电流输出能力高达 200mA,同时支持 1W 的最大功耗。
    应用领域
    ZTX558 广泛应用于工业控制、音频设备、驱动电路以及开关电源等领域。由于其较高的电压耐受能力和中等的功率处理能力,它特别适合于需要高可靠性和稳定性的场合。

    技术参数


    以下是 ZTX558 的关键技术规格:
    - 最高集电极-基极电压 (VCEO): 400V
    - 最高集电极-发射极电压 (VCBO): 400V
    - 最高发射极-基极电压 (VEBO): 5V
    - 最大连续集电极电流 (IC): -200mA
    - 总功耗 (Ptot): 1W
    - 工作温度范围 (Tj, Tstg): -55°C 至 +200°C
    - 静态电流增益 (hFE): 100 至 300
    - 切换频率 (fT): 50MHz
    - 开关时间: ton=95ns, toff=1600ns
    以上参数表明,ZTX558 在高压、大电流和高频率切换场景下表现出色,适合对响应速度要求高的应用。

    产品特点和优势


    独特功能
    - 高电压耐受性: 支持高达 400V 的电压操作,可应对复杂的高压场景。
    - 优异的热稳定性: 宽广的工作温度范围(-55°C 至 +200°C)保证了其在极端环境下的可靠性。
    - 快速开关性能: 开关时间为纳秒级,特别适合高频工作环境。
    市场竞争力
    与其他类似产品相比,ZTX558 在性能参数上表现均衡且优秀。特别是在工业控制和高可靠性需求的应用中,它的性价比极具吸引力。

    应用案例和使用建议


    应用案例
    1. 音频放大器: ZTX558 可用于构建音频信号放大器,因其高频率响应和稳定的电流输出特性,能显著提升音频质量。
    2. 电机驱动电路: 其高电压耐受性和较大的连续电流输出能力使其成为电机控制的理想选择。
    使用建议
    - 散热设计: 尽管其最大功耗为 1W,但在高负载情况下仍需确保良好的散热设计以避免过热损坏。
    - 保护电路: 使用时建议加入保护电路(如限流电阻)以防止瞬间电流冲击导致设备失效。

    兼容性和支持


    兼容性
    ZTX558 的 TO92 封装使其易于与其他同类产品互换,适用于现有电路的设计升级。此外,它还兼容主流的焊接工艺和插接方式。
    厂商支持
    制造商提供详细的技术文档和在线技术支持,包括但不限于常见问题解答(FAQ)、样品申请及购买渠道指引。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备工作温度超出正常范围 | 检查电路设计,确保合理的散热措施,并选择更宽温范围的其他元件替代。 |
    | 输出电流不稳定 | 确认输入信号波形是否正常,检查负载阻抗匹配情况。 |
    | 开关时间延迟较大 | 检查电路布局是否存在寄生电感或电容影响,优化 PCB 设计。 |

    总结和推荐


    综合评估
    ZTX558 在高压、高频率和中等功率的应用场景中表现出色,具备广泛的适用性。其高可靠性、快速开关性能和宽广的工作温度范围使其在市场上具有较强的竞争力。
    推荐结论
    对于需要处理中等功率、高电压、快速切换的应用场景,ZTX558 是一个非常值得考虑的选择。它不仅能满足当前需求,还能为未来的设计扩展提供坚实的基础。
    通过上述分析可以看出,ZTX558 是一款高性能、高可靠性的 PNP 晶体管,无论是在工业还是消费类电子产品中都具有广泛的应用前景。

ZTX558参数

参数
最大功率耗散 1W
晶体管类型 PNP
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 6mA,50mA
VCEO-集电极-发射极最大电压 400V
配置 独立式
最大集电极发射极饱和电压 500mV@ 6mA,50mA
VCBO-最大集电极基极电压 400V
集电极截止电流 100nA
集电极电流 200mA
VEBO-最大发射极基极电压 5V
长*宽*高 4.77mm*2.41mm*4.01mm
通用封装 EP-3SC
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 散装

ZTX558厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZTX558数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZTX558 ZTX558数据手册

ZTX558封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.398
100+ ¥ 1.914
1000+ ¥ 1.716
2000+ ¥ 1.617
4000+ ¥ 1.54
库存: 3895
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 2.39
直接购买
加入购物车
