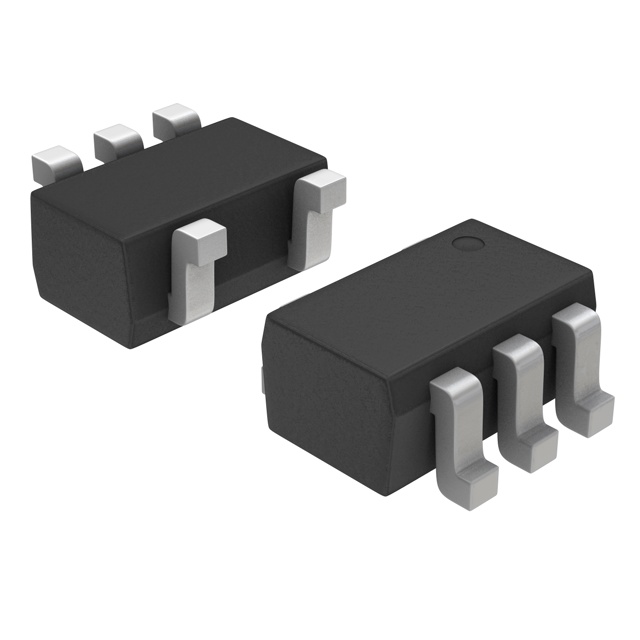

UMC4NQ-7

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 1 NPN,1 PNP - Pre-Biased (Dual) 290mW 50V 100mA SOT-353 贴片安装 2.15mm*1.3mm*950μm
供应商型号: UNP-UMC4NQ-7
供应商: 海外现货
标准整包数: 1
DIODES 三极管(BJT) UMC4NQ-7

UMC4NQ-7概述

    UMC4NQ DUAL COMPLEMENTARY PRE-BIASED TRANSISTORS

    1. 产品简介


    UMC4NQ 是一款由 Diodes Incorporated 生产的双互补预偏置晶体管。这种晶体管广泛应用于需要高可靠性和自动化组装的应用场景中,例如汽车电子系统、电源管理模块以及通信设备。UMC4NQ 的主要功能是提供超小表面贴装封装,简化电路设计并减少电路板空间占用。

    2. 技术参数


    - 供电电压:NPN 晶体管为 +50V,PNP 晶体管为 -50V。
    - 输入电压范围:
    - NPN 晶体管:-10V 至 +40V
    - PNP 晶体管:-40V 至 +6V
    - 输出电流:
    - NPN 晶体管:最大 30mA
    - PNP 晶体管:最大 -100mA
    - 热特性:
    - 功率耗散:290mW
    - 结至空气热阻:430°C/W
    - 工作温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    - 超小封装:SOT353 封装,适合自动化装配。
    - 简化设计:可有效减少电路板空间占用。
    - 环保材料:完全无铅,符合欧盟 RoHS 和 Halogen/Antimony 免费标准。
    - 高可靠性:通过 AEC-Q101 认证。
    - 可编程生产能力:符合 PPAP 要求,能够实现批量生产。

    4. 应用案例和使用建议


    应用案例:UMC4NQ 广泛应用于汽车电子系统中,例如发动机控制单元(ECU)、车灯控制系统和安全气囊系统。此外,在电源管理和通信设备中也常被用作关键组件。
    使用建议:
    - 在高温环境下使用时,确保合理散热以避免热过载。
    - 确保电路板设计遵循 SOT353 封装建议的布局,以确保最佳性能。
    - 在接线时,注意供电电压和电流的限制,防止损坏器件。

    5. 兼容性和支持


    UMC4NQ 与其他电子元件具有良好的兼容性,可以方便地集成到现有系统中。厂商提供详尽的技术文档和支持服务,确保用户能够在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:设备在高温下性能不稳定
    - 解决方案:增加散热措施,如使用散热片或散热风扇。
    - 问题2:设备在低电压下无法正常工作
    - 解决方案:检查电路连接是否正确,确保供电电压在允许范围内。
    - 问题3:设备工作电流超出规定值
    - 解决方案:调整负载或减小输入电流,避免电流超过额定值。

    7. 总结和推荐


    综上所述,UMC4NQ 是一款具备高可靠性和环境友好特性的双互补预偏置晶体管。它在汽车电子、电源管理和通信设备等领域表现优异。对于需要高性能、高可靠性的应用,强烈推荐使用 UMC4NQ。建议用户在使用前仔细阅读技术手册,并遵循推荐的设计和使用方法,以充分发挥其性能。

UMC4NQ-7参数

参数
配置
晶体管类型 1 NPN,1 PNP - Pre-Biased (Dual)
集电极电流 100mA
集电极截止电流 -
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 -
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 -
最大功率耗散 290mW
长*宽*高 2.15mm*1.3mm*950μm
通用封装 SOT-353
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UMC4NQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

UMC4NQ-7数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES UMC4NQ-7 UMC4NQ-7数据手册

UMC4NQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0426 ¥ 0.3602
1990+ $ 0.0384 ¥ 0.3245
库存: 1990
起订量: 278 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.36
