FZT491AQTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 500mV@ 100mA,1A NPN 3W 7V 100nA 40V 40V 1A SOT-223 贴片安装
供应商型号: FZT491AQTA
供应商: 国内现货
标准整包数: 1000

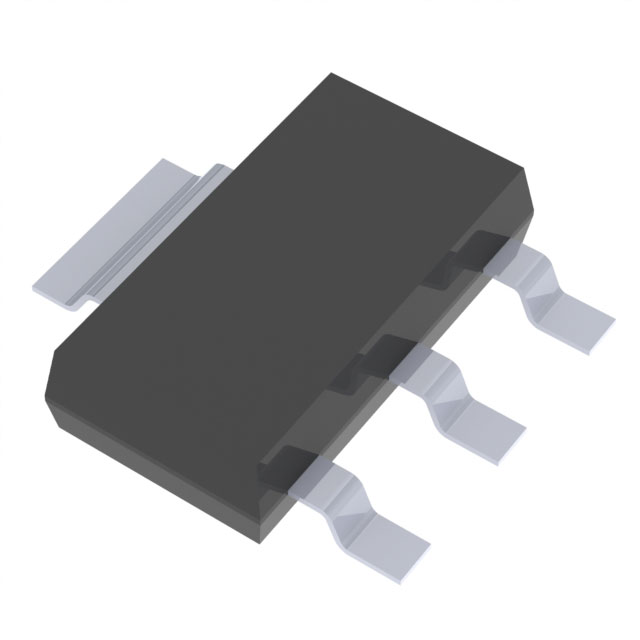

DIODES 三极管(BJT) FZT491AQTA

FZT491AQTA概述

    # 电子元器件技术手册:FZT491A NPN 中功率晶体管

    产品简介


    FZT491A 是一款由 Diodes Incorporated 生产的 40V NPN 中功率晶体管,采用 SOT223 封装。这款晶体管适用于多种电源管理和开关应用。其特点包括高电流处理能力和低饱和电压,使其在各种应用场景中表现出色。

    技术参数


    绝对最大额定值
    - 集电极-基极电压(VCBO):40V
    - 集电极-发射极电压(VCEO):40V
    - 发射极-基极电压(VEBO):7V
    - 连续集电极电流(IC):1A
    - 基极电流(IB):200mA
    - 峰值脉冲电流(ICM):2A
    热特性
    - 功率耗散(PD):
    - 最大:3.0W
    - 25mm x 25mm 2oz铜:2.0W
    - 25mm x 25mm 1oz铜:1.6W
    - 最小推荐焊盘布局:1.2W
    - 结到环境的热阻(RθJA):
    - 41.7°C/W
    - 25mm x 25mm 2oz铜:62.5°C/W
    - 25mm x 25mm 1oz铜:78.1°C/W
    - 最小推荐焊盘布局:104°C/W
    - 结到引脚的热阻(RθJL):19.4°C/W
    - 工作温度范围(TJ, TSTG):-55°C 至 +150°C
    电气特性
    - 集电极-基极击穿电压(BVCBO):40V
    - 集电极-发射极击穿电压(BVCEO):40V
    - 发射极-基极击穿电压(BVEBO):7V
    - 集电极截止电流(ICBO, ICES):100nA
    - 发射极截止电流(IEBO):100nA
    - 集电极-发射极饱和电压(VCE(sat)):0.3V 至 0.5V
    - 基极-发射极饱和电压(VBE(sat)):1.1V
    - 基极-发射极导通电压(VBE(on)):1.0V
    - 直流增益(hFE):200 至 900
    - 电流增益-带宽积(fT):150MHz
    - 输出电容(Cobo):10pF

    产品特点和优势


    FZT491A 具有以下显著特点和优势:
    1. 高连续电流处理能力:集电极电流高达 1A,峰值脉冲电流可达 2A。
    2. 低饱和电压:在 1A 时饱和电压小于 500mV。
    3. 互补型 PNP 晶体管:与其互补型 PNP 晶体管 FZT591A 配合使用,可以构建更复杂的电路。
    4. 符合环保标准:无卤素和锑化合物,符合 RoHS 标准。
    5. 高可靠性:符合 AEC-Q101 标准,确保在汽车等高可靠性要求的应用中表现稳定。

    应用案例和使用建议


    应用案例
    1. 电源 MOSFET 驱动:适合驱动 N 沟道 MOSFET。
    2. 低损耗功率开关:在开关电源设计中降低功耗。
    使用建议
    1. 选择合适的散热方式:根据不同的应用场景,合理选择散热措施以避免过热导致的性能下降。
    2. 考虑电路布局:合理布局电路板,确保良好的电气连接和热管理。

    兼容性和支持


    FZT491A 与其他同类电子元器件具有良好的兼容性,适合集成到各种电子系统中。Diodes Incorporated 提供全面的技术支持和维护服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:长时间运行时晶体管温度过高。
    - 解决方案:增加散热片或采用更好的散热设计。
    2. 问题:饱和电压过高。
    - 解决方案:检查输入电压和负载电流,调整电路以降低饱和电压。

    总结和推荐


    FZT491A NPN 中功率晶体管是一款高性能的电子元件,适用于各种电源管理和开关应用。其高电流处理能力、低饱和电压和环保特性使其在市场上具有很高的竞争力。我们强烈推荐将此产品用于需要高可靠性的应用中。
    如需获取更多详细信息,请参考 [Diodes Incorporated 官方网站](http://www.diodes.com/)。

FZT491AQTA参数

参数
集电极电流 1A
VCBO-最大集电极基极电压 40V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 100mA,1A
VEBO-最大发射极基极电压 7V
最大集电极发射极饱和电压 500mV@ 100mA,1A
配置 独立式
晶体管类型 NPN
最大功率耗散 3W
VCEO-集电极-发射极最大电压 40V
集电极截止电流 100nA
通用封装 SOT-223
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FZT491AQTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

FZT491AQTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES FZT491AQTA FZT491AQTA数据手册

FZT491AQTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 2.2258
5000+ ¥ 2.133
8000+ ¥ 2.0774
12000+ ¥ 2.0403
库存: 10000
起订量: 2500 增量: 1000
交货地:
最小起订量为:2500
合计: ¥ 5564.5
