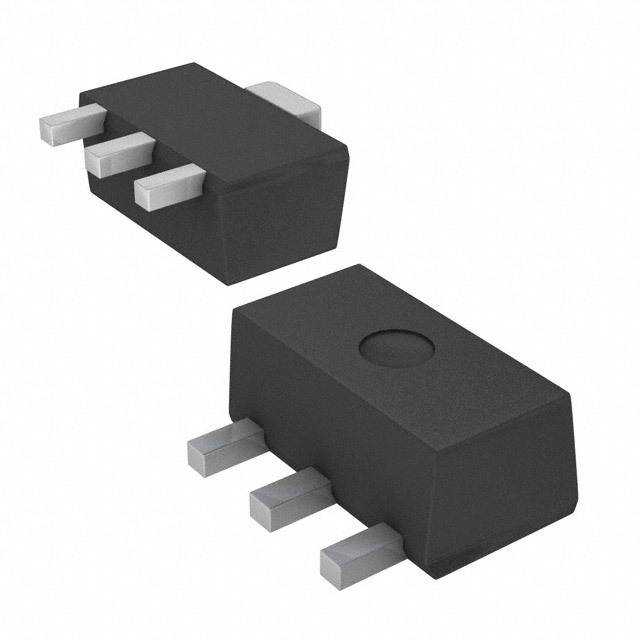

ZXTN19020DZTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 200mV@ 375mA,7.5A NPN 4.46W 7V 50nA 70V 20V 7.5A SOT 贴片安装
供应商型号: ZXTN19020DZTA
供应商: 国内现货
标准整包数: 1000
DIODES 三极管(BJT) ZXTN19020DZTA

ZXTN19020DZTA概述

    ZXTN19020DZ 20V NPN High Gain Transistor

    1. 产品简介


    ZXTN19020DZ是一款采用SOT89封装的20V NPN高增益晶体管。这种新型低饱和度NPN晶体管具有极低的导通损耗,适用于直流-直流转换电路及各种驱动和电源管理功能。其互补型号为ZXTP19020DZ。

    2. 技术参数


    - 额定电压:
    - 集电极-基极击穿电压(VCBO): >70V
    - 集电极-发射极击穿电压(VCEX): >70V
    - 集电极-发射极电压(VCEO): >20V
    - 发射极-集电极击穿电压(VECX): >4.5V
    - 电流参数:
    - 连续集电极电流(IC): 7.5A
    - 峰值脉冲电流(ICM): 20A
    - 其他参数:
    - 饱和压降(VCE(sat)): <35mV @ 1A
    - 功率耗散(PD): 2.4W
    - 转换频率(fT): 160 MHz @ IC = 50mA, VCE = 10V
    - 输入电容(Cibo): 297pF @ VEB = 0.5V, f = 1MHz
    - 输出电容(Cobo): 40pF @ VCB = 10V, f = 1MHz
    - 延迟时间(td): 129ns
    - 上升时间(tr): 96ns
    - 存储时间(ts): 398ns
    - 下降时间(tf): 90ns

    3. 产品特点和优势


    ZXTN19020DZ的主要特点是:
    - 连续集电极电流高达7.5A,峰值脉冲电流可达20A
    - 非常低的饱和电压
    - 前向阻断电压高达70V
    - 反向阻断电压为4.5V
    - 高热阻抗(RJC):4.69°C/W
    这些特点使其特别适合在大功率电路和高频电路中使用,同时其低饱和电压特性有助于提高整体能效。

    4. 应用案例和使用建议


    ZXTN19020DZ在多种应用场景中表现出色,具体如下:
    - 应急照明电路: 在紧急情况下确保电源的稳定供应。
    - 电机驱动: 提供稳定的电流控制。
    - 相机闪光灯: 快速响应闪光灯的需求。
    - Boost转换器: 实现高效的能量转换。
    - 冷阴极荧光灯(CCFL)背光逆变器: 用于笔记本电脑和显示器的背光源。
    - MOSFET门驱动器: 提供高速、可靠的驱动信号。
    - LED驱动: 控制LED的亮度和闪烁。
    建议在使用时注意散热管理,特别是在高电流和高频操作下,以避免过热和损坏。

    5. 兼容性和支持


    ZXTN19020DZ与同系列的ZXTP19020DZ互补型号相兼容。制造商提供了全球范围内的销售和技术支持网络,包括欧洲、美洲和亚洲地区的办事处。用户可以通过官方网站获取最新的产品信息和售后支持。

    6. 常见问题与解决方案


    - 问题: 过高的工作温度导致性能下降
    - 解决方案: 确保良好的散热措施,如安装散热片或风扇。
    - 问题: 高频应用下的信号延迟
    - 解决方案: 使用外部补偿电容来减少延迟时间。
    - 问题: 寿命短
    - 解决方案: 检查是否有过度的电流冲击或过热情况,并采取适当的保护措施。

    7. 总结和推荐


    ZXTN19020DZ凭借其出色的电气特性和广泛的应用场景,成为一款值得推荐的产品。它特别适合需要高效、低损耗的大功率和高频应用场合。制造商提供的完善的支持和售后保障也使得这款产品在市场上具备较强的竞争力。对于需要高性能晶体管的应用场景,ZXTN19020DZ是一个理想的选择。

ZXTN19020DZTA参数

参数
晶体管类型 NPN
VCEO-集电极-发射极最大电压 20V
集电极截止电流 50nA
配置 独立式
VCBO-最大集电极基极电压 70V
VEBO-最大发射极基极电压 7V
最大功率耗散 4.46W
不同 Ib,Ic 时的 Vce 最大饱和值 200mV@ 375mA,7.5A
集电极电流 7.5A
最大集电极发射极饱和电压 -
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
