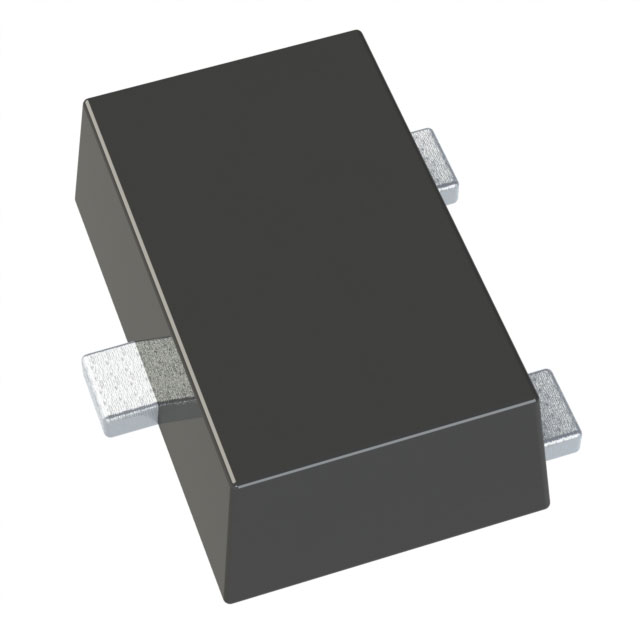

ZXTN07045EFFTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex NPN晶体管, SOT-23F封装, 贴片安装, 最大直流集电极电流4 A, 最大集电极-发射电压45 V
供应商型号: ZXTN07045EFFTA
供应商: 国内现货
标准整包数: 3000
DIODES 三极管(BJT) ZXTN07045EFFTA

ZXTN07045EFFTA概述

    ZXTN07045EFF:一款高性能低饱和电压NPN晶体管



    1. 产品简介




    ZXTN07045EFF 是一款由Diodes Incorporated设计的45V NPN低饱和电压晶体管。它的设计特别适用于需要高增益和极低饱和电压的应用场合。SOT23F封装形式使其具备更紧凑的设计和更高的功率密度,从而在有限空间内发挥出卓越性能。这款晶体管非常适合于多种应用场景,包括升压转换器、MOSFET和IGBT门驱动器、灯和继电器驱动器、电机驱动以及警报驱动器。


    2. 技术参数




    - 集电极-基极击穿电压(BVCBO):> 45V
    - 连续集电极电流(IC):4A
    - 低饱和电压(VCE(sat)):< 80mV @ 1A
    - 电阻(RCE(sat)):50mΩ
    - 增益特性(hFE):最小400 @ 1A
    - 最大功率耗散:1.5W
    - 机械参数:
    - 封装:SOT23F
    - 材料:模具塑料,“绿色”模具化合物
    - 阻燃等级:UL 94V-0
    - 热阻抗:149°C/W(无散热片时)


    3. 产品特点和优势




    - 高增益和低饱和电压:ZXTN07045EFF 的最大增益高达1500,而饱和电压低于80mV,使得它成为提高电路效率的理想选择。
    - 高可靠性:符合AEC-Q101标准,确保了其在高可靠性应用中的稳定性。
    - 绿色环保:完全无铅,符合RoHS标准,不含卤素和锑,是一款环保型产品。


    4. 应用案例和使用建议




    - 升压转换器:可用于提高输入电压至所需水平,适用于便携式设备、电动汽车等领域。
    - MOSFET和IGBT门驱动器:可用于控制大电流负载的开关操作,保证系统的稳定性和可靠性。
    - 电机驱动:适用于需要精确控制电机转速和扭矩的应用,如自动化设备、工业机器人等。

    使用建议:
    - 在高频应用中,考虑采用热管理措施以提高散热效果,防止过热。
    - 使用前建议查阅相关技术文档,确认所选参数与应用需求相匹配。


    5. 兼容性和支持




    - 兼容性:ZXTN07045EFF 与同类SOT23封装的晶体管兼容,可直接替换其他品牌的产品。
    - 支持服务:Diodes Incorporated提供详尽的技术文档和支持服务,包括产品手册、设计指南等,帮助用户更好地了解和使用该产品。


    6. 常见问题与解决方案




    - 问题:在高频应用中,晶体管容易过热。
    - 解决方案:增加散热片,确保良好的热传导;选用适当的驱动电路,降低功耗。
    - 问题:电源电压不稳定导致电流波动。
    - 解决方案:增加稳压电路,确保电源电压的稳定性。


    7. 总结和推荐




    ZXTN07045EFF凭借其出色的增益特性和低饱和电压,适用于各种需要高效能和高可靠性的应用场合。其绿色环保的设计和完善的文档支持使其成为市场上的优选产品。我们强烈推荐将ZXTN07045EFF用于需要高增益和低饱和电压的电子系统设计中。

ZXTN07045EFFTA参数

参数
最大集电极发射极饱和电压 280mV@ 80mA,4A
集电极截止电流 50nA
晶体管类型 NPN
VCEO-集电极-发射极最大电压 45V
配置 独立式
VCBO-最大集电极基极电压 45V
不同 Ib,Ic 时的 Vce 最大饱和值 280mV@ 80mA,4A
集电极电流 4A
最大功率耗散 2W
VEBO-最大发射极基极电压 7V
3mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 SOT-23F
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTN07045EFFTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTN07045EFFTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTN07045EFFTA ZXTN07045EFFTA数据手册

ZXTN07045EFFTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.4125
9000+ ¥ 1.3651
30000+ ¥ 1.3413
33000+ ¥ 1.3294
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4237.5
直接购买
加入购物车
