首页  >  产品百科  >  ZXT951KQTC

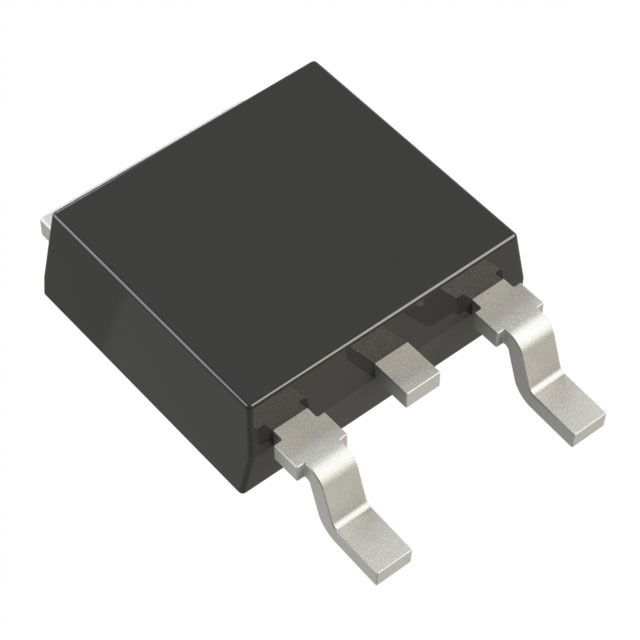

ZXT951KQTC

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 400mV@ 600mA,6A PNP 4.2W 7V 20nA 100V 60V 6A TO-252 贴片安装
供应商型号: ZXT951KQTC
供应商: 国内现货
标准整包数: 2500
DIODES 三极管(BJT) ZXT951KQTC

ZXT951KQTC概述

    # ZXT951KQ:60V PNP低饱和中功率晶体管技术手册

    产品简介


    ZXT951KQ是一款由Diodes Incorporated设计的PNP型低饱和中功率晶体管,专为满足汽车应用的严格要求而开发。它结合了高可靠性、环保材料以及卓越的电气性能,广泛应用于直流-直流转换器、电源开关、电机控制、汽车电路和逆变电路等领域。此产品符合AEC-Q101标准,可应用于高可靠性场景,同时提供PPAP(生产件批准程序)能力支持。
    主要功能与应用领域
    - 功能:高电压耐受能力、低饱和电压、高增益保持、快速响应时间。
    - 应用领域:
    - 直流-直流转换器
    - 功率开关
    - 电机控制
    - 汽车电路(如引擎控制单元、车身控制模块)
    - 逆变电路

    技术参数


    以下是ZXT951KQ的技术规格和性能参数:
    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-基极击穿电压 | BVCBO | -100 | — | -125 | V |
    | 集电极-发射极击穿电压 | BVCEO | -60 | — | -80 | V |
    | 发射极-基极击穿电压 | BVEBO | -7 | — | -8.1 | V |
    | 连续集电极电流 | IC | — | -6 | — | A |
    | 峰值脉冲集电极电流 | ICM | — | — | -15 | A |
    | 工作温度范围 | TJ, TSTG | -55 | — | +150 | °C |
    热特性
    - 最大功耗:4.2 W(25mm² x 1.6mm FR4 PCB,单面1oz铜覆层,静止空气条件)
    - 热阻抗:RθJA = 30°C/W(25mm² x 1.6mm FR4 PCB,单面2oz铜覆层,静止空气条件)

    产品特点和优势


    1. 高可靠性:符合AEC-Q101标准,适用于严苛的汽车电子环境。
    2. 环保设计:无卤素、锑化合物,符合RoHS合规要求。
    3. 低导通电阻:典型RSAT为53mΩ,减少能耗。
    4. 快速响应:优秀的开关性能,适合高频应用。
    5. 高增益保持:最小增益100(@ -2A),保证信号放大能力。

    应用案例和使用建议


    ZXT951KQ广泛应用于需要高功率密度的场景,例如电动汽车电池管理系统、LED驱动器、汽车照明系统和工业逆变器。在实际使用中,建议注意以下几点:
    - 在高频开关应用中,需确保PCB设计足够优化以降低寄生电感和电容。
    - 在高功率密度设计中,推荐使用双面PCB并优化散热方案。
    - 对于瞬态过压情况,需配备TVS二极管以保护晶体管免受损害。

    兼容性和支持


    - 兼容性:ZXT951KQ采用TO252封装,与主流电路板焊盘布局兼容。
    - 支持服务:Diodes Incorporated提供全面的产品支持,包括PPAP认证和定制化设计服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管过热 | 改善PCB布局,增加散热片 |
    | 增益下降 | 检查基极偏置电路是否正确 |
    | 开关速度慢 | 减少PCB上的寄生电感和电容 |

    总结和推荐


    综上所述,ZXT951KQ是一款性能优异、可靠性强的PNP晶体管,特别适合高电压、大电流的工业和汽车应用。其环保设计和高性价比使其在市场上具有很强的竞争力。我们强烈推荐此产品给对性能和可靠性要求较高的用户。
    如果您需要进一步的技术支持或定制化方案,请访问[Diodes Incorporated官网](http://www.diodes.com)获取更多信息。

ZXT951KQTC参数

参数
晶体管类型 PNP
VEBO-最大发射极基极电压 7V
集电极电流 6A
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 600mA,6A
VCBO-最大集电极基极电压 100V
集电极截止电流 20nA
VCEO-集电极-发射极最大电压 60V
配置 -
最大功率耗散 4.2W
最大集电极发射极饱和电压 400mV@ 600mA,6A
通用封装 TO-252
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZXT951KQTC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXT951KQTC数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXT951KQTC ZXT951KQTC数据手册

ZXT951KQTC封装设计

查看详情并下载
Symbol
Footprint
3D Model
