ZXTN07012EFFTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 320mV@ 45mA,4.5A NPN 2W 7V 50nA 20V 12V 4.5A SOT-23F 贴片安装
供应商型号: AV-S-DIIZXTN07012EFFTA
供应商: Avnet
标准整包数: 3000
DIODES 三极管(BJT) ZXTN07012EFFTA

ZXTN07012EFFTA概述

    # ZXTN07012EFF 12V NPN 高增益功率晶体管技术手册

    产品简介

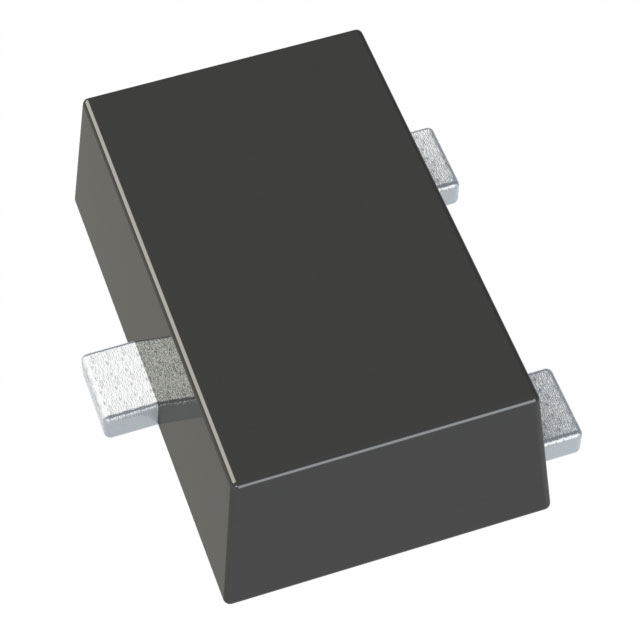

    ZXTN07012EFF 是一款低电压 NPN 型功率晶体管,专为高增益和极低饱和电压的应用设计。该产品采用 SOT23F 封装,与标准 SOT23 封装引脚兼容,但提供更低的轮廓高度和更高的功率耗散能力,特别适合对空间利用率要求较高的应用场合。此外,ZXTN07012EFF 的互补型 PNP 晶体管型号为 ZXTP07012EFF。
    主要功能
    - 支持高达 4.5A 的连续集电极电流。
    - 极低的饱和电压(VCE(sat) < 70mV @ 1A)。
    - 出色的热管理和功率密度设计。

    应用领域
    ZXTN07012EFF 广泛应用于:
    - LED 驱动电路
    - 升压转换器
    - 逻辑接口
    - 直流电机驱动

    技术参数


    以下为 ZXTN07012EFF 的核心技术参数列表:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 集电极-基极击穿电压 20 | 40 | V | IC = 100µA |
    | 集电极-发射极击穿电压 | 12 | 17 | — | V | IC = 10mA |
    | 发射极-基极击穿电压 | 7 | 8.3 | — | V | IE = 100µA |
    | 集电极-发射极功耗 1.5 | W
    | 工作温度范围 | -55 +150 | °C
    | 热阻抗(结至环境) | 149 | 93 | 60 | °C/W | 不同铜箔尺寸下的测试条件 |

    产品特点和优势


    ZXTN07012EFF 在同类 NPN 晶体管中具备显著的优势:
    1. 高增益与低饱和电压:适用于高效率功率管理。
    2. 优越的热设计:通过优化的封装结构实现更高功率密度。
    3. 环保合规性:符合 RoHS、无卤素和抗锑化合物标准。
    4. 行业认证:满足 AEC-Q101 高可靠性标准,适配汽车和其他工业级应用。

    应用案例和使用建议


    应用场景分析
    ZXTN07012EFF 在升压转换器和 LED 驱动器中表现优异,例如用于电动汽车内部直流电机的控制,或者便携式设备中的高效电源管理模块。其小巧的外形和低功耗使其成为电池供电设备的理想选择。
    使用建议
    1. 确保散热设计充分,尤其是在高电流条件下运行时,建议增大散热面积以降低温升。
    2. 考虑电路板布局,确保信号完整性并减少寄生效应。
    3. 在设计中加入保护电路,例如过流和过压保护,以提高系统的可靠性。

    兼容性和支持


    ZXTN07012EFF 与 Diodes Inc. 提供的其他封装相同尺寸的器件保持引脚兼容性,便于系统升级和替换。此外,厂商提供详尽的技术支持和售后服务,可通过官网获取资料和技术文档更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 增加散热片或优化 PCB 散热设计 |
    | 输出电流不足 | 检查驱动电路的设计,提升驱动电流能力 |
    | 开关频率不稳定 | 确认滤波电容和去耦电容配置是否正确 |

    总结和推荐


    ZXTN07012EFF 是一款高性能、高可靠性的功率晶体管,适合需要紧凑设计和高效率的应用场景。凭借其卓越的热管理能力和出色的电气性能,它在市场上具有很强的竞争力。我们强烈推荐此产品给需要高效能 NPN 晶体管的工程师和设计师。
    通过 Diodes Inc. 官方渠道购买和使用此产品,可以确保获得最佳的支持和质量保证。

ZXTN07012EFFTA参数

参数
配置 独立式
VCEO-集电极-发射极最大电压 12V
VEBO-最大发射极基极电压 7V
最大功率耗散 2W
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 320mV@ 45mA,4.5A
VCBO-最大集电极基极电压 20V
集电极电流 4.5A
集电极截止电流 50nA
最大集电极发射极饱和电压 320mV@ 45mA,4.5A
3mm(Max)
1.7mm(Max)
1mm(Max)
通用封装 SOT-23F
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTN07012EFFTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTN07012EFFTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTN07012EFFTA ZXTN07012EFFTA数据手册

ZXTN07012EFFTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
