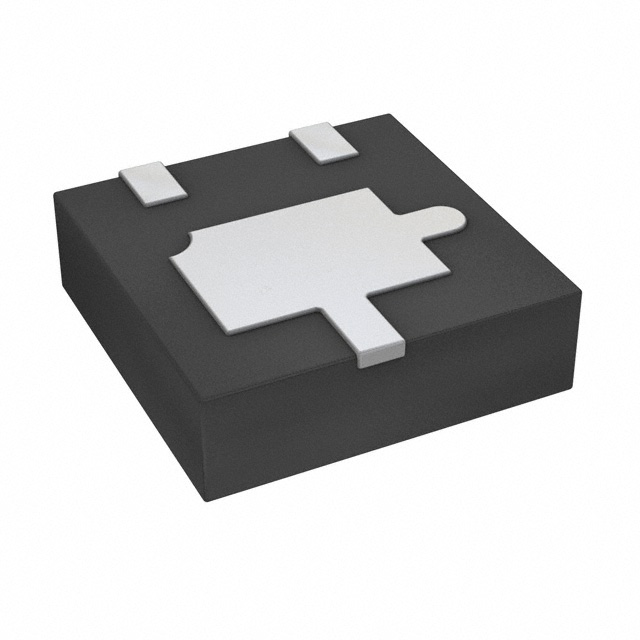

ZXTP717MATA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 310mV@ 150mA,4A PNP 2.45W 7V 100nA 20V 12V 4.5A WDFN-30208 贴片安装 2.08mm(长度)
供应商型号: AV-S-DIIZXTP717MATA
供应商: Avnet
标准整包数: 3000
DIODES 三极管(BJT) ZXTP717MATA

ZXTP717MATA概述

    ZXTP717MA:一款高性能PNP低饱和开关晶体管

    1. 产品简介


    ZXTP717MA 是一款来自 Diodes Incorporated 的12V PNP低饱和开关晶体管,适用于多种电子设备中。这款晶体管具备高电流处理能力和低饱和电压,适用于各种功率控制和电机控制电路。此外,它还特别适合用于MOSFET栅极驱动、直流到直流转换器和充电电路。

    2. 技术参数


    以下是 ZXTP717MA 的关键技术和电气参数:
    - 饱和电压(VCE(sat)): 最大值为-140mV @ -1A
    - 连续集电极电流 (IC): 最大值为-4A
    - 最大峰值脉冲电流 (ICM): -12A
    - 热阻 (RθJA): 83°C/W
    - 工作温度范围 (TJ, TSTG): -55°C 到 +150°C
    - 封装尺寸: DFN2020B-3
    - 封装高度: 0.6mm
    - 重量: 约 0.01克
    这些参数确保了 ZXTP717MA 在严苛的工作环境下依然能够稳定运行,并且具备良好的散热性能。

    3. 产品特点和优势


    - 低饱和电压: 最大饱和电压仅为 -140mV @ -1A,显著降低了损耗。
    - 高电流处理能力: 可以承受高达 -4A 的连续集电极电流。
    - 紧凑型封装: DFN2020B-3 封装高度仅有 0.6mm,非常适合对空间要求较高的应用。
    - 卓越的可靠性: 通过了 AEC-Q101 标准认证,适用于高可靠性应用场合。
    - 环保材料: 无铅且符合RoHS标准,绿色无卤素设计。
    这些特点使得 ZXTP717MA 在市场上具有很高的竞争力,并且在多种应用环境中表现出色。

    4. 应用案例和使用建议


    应用案例:
    - MOSFET 栅极驱动: 由于其低饱和电压,ZXTP717MA 非常适合用于驱动 MOSFET。
    - 直流到直流转换器: 用于电源转换和稳压电路,确保高效的能量传输。
    - 充电电路: 在电池充电系统中作为开关,实现快速稳定的充电。
    使用建议:
    - 在使用时确保电路设计合理,考虑到散热和热管理。
    - 为提高可靠性,可以将 ZXTP717MA 安装在具有良好散热性能的 PCB 上。

    5. 兼容性和支持


    ZXTP717MA 是一款多功能晶体管,与现有的电子系统具有很好的兼容性。Diodes Incorporated 提供全面的技术支持,包括详细的产品文档和在线技术支持,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 如何选择合适的散热片?
    - 解决方案: 根据产品的热阻参数(RθJA),计算出需要的散热片面积,以确保有效散热。

    - 问题: 如何正确焊接 ZXTP717MA?
    - 解决方案: 使用适当的焊接设备和工艺,确保焊点质量良好且不易脱落。

    7. 总结和推荐


    总体来看,ZXTP717MA 是一款高性能、高可靠性的晶体管,适用于多种工业应用。其出色的电气特性和紧凑的设计使其在市场上非常有竞争力。对于需要低饱和电压和高电流处理能力的应用,ZXTP717MA 是一个理想的选择。强烈推荐该产品给寻求高性能电子元器件的设计工程师和制造商。

ZXTP717MATA参数

参数
集电极电流 4.5A
VCEO-集电极-发射极最大电压 12V
集电极截止电流 100nA
最大集电极发射极饱和电压 310mV@ 150mA,4A
晶体管类型 PNP
最大功率耗散 2.45W
VEBO-最大发射极基极电压 7V
不同 Ib,Ic 时的 Vce 最大饱和值 310mV@ 150mA,4A
VCBO-最大集电极基极电压 20V
配置 独立式
长*宽*高 2.08mm(长度)
通用封装 WDFN-30208
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
