首页  >  产品百科  >  ZXT12N50DXTA

ZXT12N50DXTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: 250mV@ 50mA,3A 2 NPN (Dual) 1.25W 7.5V 100nA 100V 50V 3A MSOP-8 贴片安装 3.1mm*3.1mm*950μm
供应商型号: 30C-ZXT12N50DXTA MSOP-8
供应商: 国内现货
标准整包数: 1

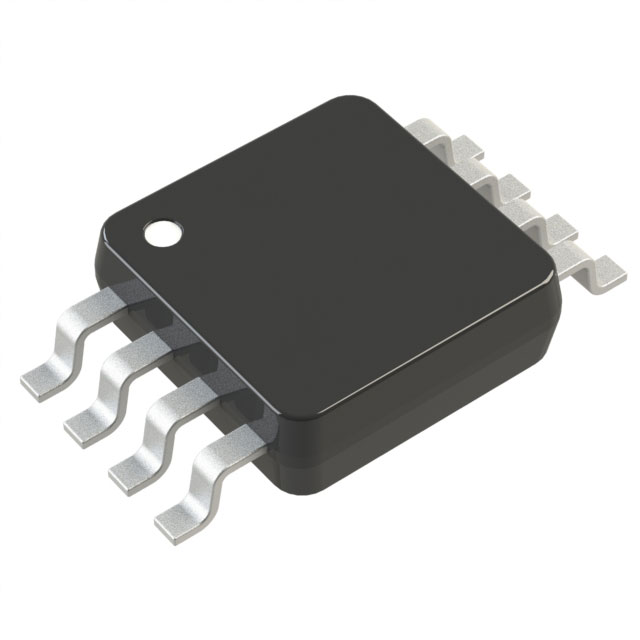

DIODES 三极管(BJT) ZXT12N50DXTA

ZXT12N50DXTA概述

    ZXT12N50DX:超低饱和度功率开关晶体管



    1. 产品简介




    ZXT12N50DX 是一种采用 SuperSOT4 封装的 DUAL 50V NPN 硅制低饱和开关晶体管。它专门设计用于高效率、低电压的切换应用,具有非常低的导通电阻和饱和电压。这种第四代的超低饱和度晶体管通过 Zetex 的矩阵结构结合先进的组装工艺,大大减少了通态损耗,从而使其在多种高要求的电力管理应用中表现优异。


    2. 技术参数




    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |---------|-------|--------|-------|------|-----|
    | 集电极-基极击穿电压 | 100 | - | 200 | V | IC=100µA |
    | 集电极-发射极击穿电压 | 50 | - | 65 | V | IC=10mA |
    | 发射极-基极击穿电压 | 7.5 | - | 8.5 | V | IE=100µA |
    | 饱和电压(集电极-发射极) | - | 11 | 135 | mV | IC=3A, IB=50mA |
    | 基极-发射极饱和电压 | 0.9 | - | 0.95 | V | IC=3A, IB=50mA |
    | 最大峰值脉冲电流 | - | - | 10 | A |
    | 连续集电极电流 | - | 3 | - | A |

    此外,ZXT12N50DX 的热阻参数如下:

    - 结到环境的热阻(a),(d):143°C/W
    - 结到环境的热阻(b),(d):100°C/W
    - 结到环境的热阻(a),(e):120°C/W


    3. 产品特点和优势




    ZXT12N50DX 的显著特点包括:

    - 极低的等效导通电阻(Typ. 45mΩ)
    - 极低的饱和电压(典型值 11mV)
    - hFE 特性可达到 5A
    - 支持 3A 持续集电极电流
    - MSOP8 封装,适合紧凑的设计需求

    这些特点使得 ZXT12N50DX 成为高性能开关应用的理想选择,特别是在电源管理和电机控制等领域。


    4. 应用案例和使用建议




    ZXT12N50DX 可以广泛应用于直流-直流转换器、电源管理功能和电机控制等场合。例如,在电机控制系统中,这种晶体管可以有效减少能耗并提高系统的整体效率。

    使用建议:

    - 在设计时,考虑到最大功率耗散,确保散热良好。
    - 使用时需要保证良好的布线布局,以减少寄生效应。
    - 在高温环境中运行时,要注意适当降低工作电流以避免过热。


    5. 兼容性和支持




    ZXT12N50DX 与其他 Zetex 的产品兼容,并得到了广泛的国际代理网络支持。如果您有任何技术支持或产品疑问,可以通过电话或邮件联系制造商。


    6. 常见问题与解决方案




    - 问题1:如何避免过热?
    - 解决方案:使用适当的散热措施,如加装散热片或散热器,保持良好通风。

    - 问题2:如何确保稳定工作?
    - 解决方案:遵守电气特性中的最大额定值限制,特别是电流和电压限制。确保电路设计符合制造商的建议。


    7. 总结和推荐




    综合评估:

    ZXT12N50DX 在低电压高效率的电力转换和开关应用中表现出色,具备出色的饱和电压和导通电阻。它不仅适用于工业级应用,也可以用于汽车电子、家用电器等众多领域。因此,强烈推荐使用 ZXT12N50DX。

    结论:

    根据其卓越的技术性能和广泛应用潜力,我们高度推荐 ZXT12N50DX。对于追求高效能和可靠性的工程师来说,它是一个非常不错的选择。

ZXT12N50DXTA参数

参数
最大集电极发射极饱和电压 250mV@ 50mA,3A
VCBO-最大集电极基极电压 100V
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 50mA,3A
晶体管类型 2 NPN (Dual)
集电极电流 3A
VCEO-集电极-发射极最大电压 50V
配置
VEBO-最大发射极基极电压 7.5V
集电极截止电流 100nA
最大功率耗散 1.25W
长*宽*高 3.1mm*3.1mm*950μm
通用封装 MSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXT12N50DXTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXT12N50DXTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXT12N50DXTA ZXT12N50DXTA数据手册

ZXT12N50DXTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.938
100+ ¥ 3.146
1000+ ¥ 2.915
库存: 994
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 3.93
