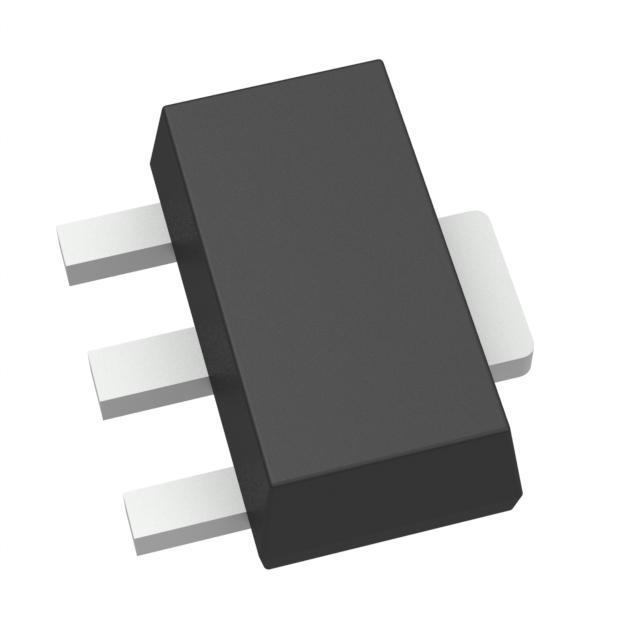

ZXTP2012ZTA

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex PNP晶体管, SOT-89封装, 贴片安装, 最大直流集电极电流-4.3 A, 最大集电极-发射电压-60 V
供应商型号: 26M-ZXTP2012ZTA
供应商: 云汉优选
标准整包数: 1
DIODES 三极管(BJT) ZXTP2012ZTA

ZXTP2012ZTA概述

    ZXTP2012Z:60V PNP低饱和导通中功率晶体管

    产品简介


    ZXTP2012Z 是一款采用SOT89封装的60V PNP低饱和导通中功率晶体管。它适用于多种高要求的电路应用,具有良好的电流处理能力和较低的饱和电压。这款晶体管广泛应用于应急照明系统、电机驱动(包括直流风扇)、背光逆变器、电源开关和栅极驱动MOSFETs和IGBTs等领域。

    技术参数


    - 电气特性
    - 集电极-基极击穿电压(BVCBO):-100 至 -120 V
    - 集电极-发射极击穿电压(BVCER/BVCEO):-100 至 -120 V
    - 发射极-基极击穿电压(BVEBO):-7 至 -8.1 V
    - 饱和导通电压(VCE(SAT)):在 IC = -1A 时小于 -65 mV
    - 最大集电极连续电流(IC):-4.3 A
    - 基极最大电流(IB):-2 A
    - 最大脉冲集电极电流(ICM):-15 A
    - 热特性
    - 功率耗散(PD):在环境温度25°C时为1.5 W
    - 结至环境热阻(RθJA):83°C/W
    - 结至引脚热阻(RθJL):3.23°C/W
    - 工作和存储温度范围:-55°C 到 +150°C
    - 机械数据
    - 封装:SOT89
    - 引脚:镀锡的无铅引线,符合MIL-STD-202标准
    - 重量:约0.05克

    产品特点和优势


    ZXTP2012Z 拥有多项独特的优势使其在市场上具有很强的竞争力:
    - 低饱和电压:集电极-发射极饱和电压(VCE(SAT))低至-65 mV(在 IC = -1A 时),这意味着在高电流状态下,晶体管的压降较小,能更有效地转换能量。
    - 高电流增益:集电极-发射极饱和电压(VCE(SAT))低且集电极-发射极断开电流(ICBO)小,确保了其在各种条件下的稳定工作。
    - 可靠性和环保性:经过AEC-Q101认证,符合RoHS和无卤素的要求,适用于汽车和其他对可靠性有较高要求的应用。

    应用案例和使用建议


    ZXTP2012Z 广泛应用于需要高可靠性和稳定性的电路中。例如,在直流风扇驱动系统中,其低饱和电压和高电流增益能够显著提高系统的效率和稳定性。使用建议包括在设计电路时充分考虑散热措施,避免过热情况的发生。

    兼容性和支持


    ZXTP2012Z 可与相应的NPN类型晶体管(如ZXTN2010Z)配套使用,以实现互补电路设计。制造商提供了全面的技术支持和服务,包括PPAP能力和详细的文档资料,帮助用户轻松完成产品的集成和调试。

    常见问题与解决方案


    1. 问题:工作温度范围有限制吗?
    - 解答:ZXTP2012Z 的工作温度范围为-55°C 至 +150°C,但为了确保最佳性能和延长使用寿命,建议在环境温度范围内操作。
    2. 问题:晶体管在过载情况下会怎样?
    - 解答:过载可能导致晶体管温度升高,因此需要适当的设计散热措施以保持其在安全的工作范围内。

    总结和推荐


    ZXTP2012Z 是一款高性能、低饱和电压的60V PNP晶体管,特别适合用于高可靠性和高效能的应用场合。它的低饱和电压和高电流增益使得在高负载条件下表现出色,非常适用于直流风扇、应急照明和背光逆变器等领域。鉴于其卓越的性能和广泛的适用性,强烈推荐此款晶体管用于需要高可靠性的电子设计中。

ZXTP2012ZTA参数

参数
VCEO-集电极-发射极最大电压 60V
集电极截止电流 20nA
最大功率耗散 2.1W
集电极电流 4.3A
最大集电极发射极饱和电压 215mV@ 500mA,5A
配置 独立式
VCBO-最大集电极基极电压 100V
晶体管类型 PNP
VEBO-最大发射极基极电压 7V
不同 Ib,Ic 时的 Vce 最大饱和值 215mV@ 500mA,5A
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89-3
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

ZXTP2012ZTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTP2012ZTA数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXTP2012ZTA ZXTP2012ZTA数据手册

ZXTP2012ZTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.7986
10+ ¥ 1.4356
100+ ¥ 1.261
500+ ¥ 0.9974
1000+ ¥ 0.9196
3000+ ¥ 0.8702
库存: 18054
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.79
