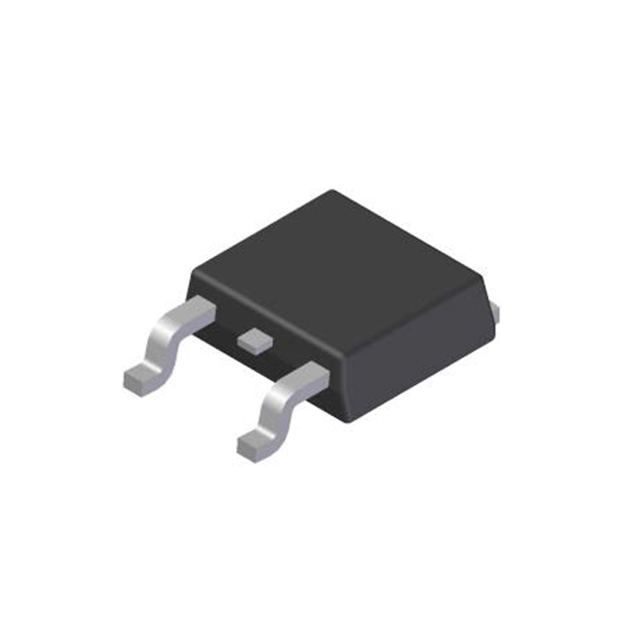

ZXTN4004KTC

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex NPN晶体管, DPAK (TO-252)封装, 贴片安装, 最大直流集电极电流1 A, 最大集电极-发射电压150 V
供应商型号: 26M-ZXTN4004KTC
供应商: 云汉优选
标准整包数: 1
DIODES 三极管(BJT) ZXTN4004KTC

ZXTN4004KTC概述

    ZXTN4004K NPN LED Driving Transistor

    产品简介


    ZXTN4004K 是一款专为LED电视背光应用设计的150V NPN晶体管,封装形式为TO252(DPAK)。这种晶体管具备高效能和高可靠性,适用于需要高性能LED驱动的应用场景。它不仅满足严格的环保标准,而且符合AEC-Q101标准,这使得它成为汽车电子领域的理想选择。

    技术参数


    - 电压参数:
    - 集电极-基极电压 (VCBO):150V
    - 集电极-发射极电压 (VCEO):150V
    - 发射极-基极电压 (VEBO):7V
    - 电流参数:
    - 持续集电极电流 (IC(cont)):1A
    - 峰值脉冲电流 (ICM):3A
    - 基极电流 (IB):500mA
    - 热特性:
    - 最大功率耗散 (PD):3.8W
    - 热阻,结到环境 (RθJA):33°C/W
    - 热阻,结到引脚 (RθJL):12°C/W
    - 温度范围:
    - 工作温度范围:-55°C 至 +150°C
    - 其他参数:
    - 支持无卤素、无锑材料,符合RoHS标准
    - 符合欧盟环保法规(RoHS)

    产品特点和优势


    - 高可靠性: 高达150V的电压耐受能力和AEC-Q101标准认证,确保了产品在恶劣环境下的长期稳定运行。
    - 环保友好: 采用无卤素、无锑材料,且符合RoHS标准,有利于环境保护。
    - 高性能: 在各种温度条件下表现出色,具有良好的温度稳定性。
    - 易于焊接: 焊点耐久性良好,表面镀有无铅锡涂层,符合MIL-STD-202标准。

    应用案例和使用建议


    - 应用案例:
    - LED电视背光: 作为LED电视背光源的关键组件,确保背光的稳定性和均匀性。

    - 使用建议:
    - 确保晶体管在电路中正确安装和固定,以防止因振动等原因导致引脚松动。
    - 使用适当的散热措施来控制晶体管的温升,避免过热。

    兼容性和支持


    - 兼容性:
    - ZXTN4004K 可与其他电子元器件和设备兼容,适合多种应用场景。
    - 支持信息:
    - Diodes Incorporated 提供PPAP(生产件批准程序)能力,支持客户实现更高效的生产流程。

    常见问题与解决方案


    - 问题: 晶体管在高负载下工作时出现过热现象。
    - 解决方案: 确保晶体管周围有良好的散热机制,如增加散热片或风扇。
    - 问题: 晶体管在低温环境中启动困难。
    - 解决方案: 检查电路设计,确保适当的加热和保护措施,避免由于低温导致的电路故障。

    总结和推荐


    ZXTN4004K是一款高度可靠的NPN晶体管,非常适合于LED驱动应用。它的高电压耐受性、低功耗、无卤素材料等特性使其在市场上具有很强的竞争力。对于那些追求高性能和高可靠性的应用场景,如LED电视背光,我们强烈推荐使用ZXTN4004K晶体管。

ZXTN4004KTC参数

参数
VEBO-最大发射极基极电压 7V
最大功率耗散 3.8W
VCEO-集电极-发射极最大电压 150V
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 100mA,5mA
晶体管类型 NPN
VCBO-最大集电极基极电压 150V
最大集电极发射极饱和电压 -
集电极截止电流 50nA
配置 独立式
长*宽*高 6.58mm*5.57mm*2.29mm
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
