ZR40402F41TA

产品分类: 电压基准芯片
厂牌: DIODES
产品描述: 100ppm/℃ 120mA fixed 15mA 90µVrms 4.096V 4.096V 60μA ±2% SOT-23-3 贴片安装 3.05mm*1.4mm*1mm
供应商型号: 30C-ZR40402F41TA SOT23
供应商: 国内现货
标准整包数: 1

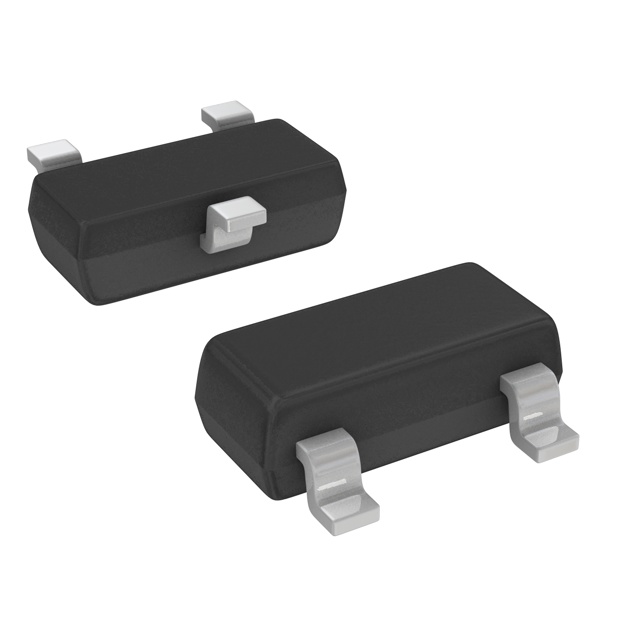

DIODES 电压基准芯片 ZR40402F41TA

ZR40402F41TA概述

    # 精密微功率4.1V电压参考芯片——ZR4040-4.1

    产品简介


    ZR4040-4.1是一款由Diodes Incorporated推出的精密微功率电压参考芯片,能够提供4.1V的高精度参考电压。这款芯片采用了带隙电路设计,能够在小尺寸封装下实现稳定且精确的电压输出。其主要特点包括无外部电容需求、低功耗特性以及适用于工业温度范围的应用。ZR4040-4.1广泛应用于电池供电及便携式设备、计量与测量系统、测试设备、数据采集系统等领域。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 反向击穿电压 | 4.05 | 4.1 | 4.18 | V |
    | 最小工作电流 | 60 25 | μA |
    | 推荐工作电流 | 60 15 | mA |
    | 温度系数 | 20 | 100 ppm/°C |
    | 斜率电阻 | 0.55 2 | Ω |
    | 反向动态阻抗 | 0.4 1.2 | Ω |
    | 宽频噪声电压 | 90 μV(rms) |
    工作环境:-40℃至85℃(工业温度范围)
    封装形式:SOT23(小型表面贴装)

    产品特点和优势


    1. 无外部电容需求:简化了设计复杂度,减少了外部组件的数量。
    2. 优异的温漂性能:典型温度系数仅为20ppm/°C,确保了在不同温度条件下的稳定性。
    3. 低功耗特性:工作电流范围从60μA到15mA,非常适合低功耗和电池供电的应用场合。
    4. 高精度输出:具有±1%或±2%的精度等级,满足多种精密测量的需求。
    5. 增强的安全性:最大反向电流可达25mA,同时具备高达20V的处理能力,能承受瞬态效应和过流情况。

    应用案例和使用建议


    应用案例
    - 电池供电设备:如无线传感器节点、便携式医疗设备等,需要长时间运行且对能耗敏感的应用。
    - 仪表仪器:用于需要高精度电压基准的各种测量工具,如万用表、示波器等。
    使用建议
    - 在选择ZR4040-4.1作为电压参考时,应考虑其工作环境温度是否符合要求,特别是在极端环境下可能需要额外的散热措施。
    - 对于需要更高精度的应用,建议选用±1%容差版本以获得更好的一致性。
    - 注意保持良好的PCB布局设计,减少寄生效应对性能的影响。

    兼容性和支持


    该产品与多种常见的电子元器件具有良好的兼容性,特别是在电池管理单元和其他类似的供电模块中表现优异。Diodes Incorporated提供了详尽的技术文档和支持服务,包括详细的电气特性和机械规格说明,以及专业的技术支持团队帮助解决客户在开发过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查电源输入是否正常,确认负载条件正确 |
    | 工作温度超出规定范围导致故障 | 使用适当的散热装置或降低功耗设置 |
    | 零件标记不清 | 查阅订购信息表,联系供应商确认具体型号编号 |

    总结和推荐


    综上所述,ZR4040-4.1以其卓越的性能、灵活的应用场景以及高度可靠的设计,在市场上占据了一席之地。无论是对于寻求高效能、低成本解决方案的企业还是专注于研发创新产品的工程师来说,这款芯片都是一个值得信赖的选择。因此,我们强烈推荐此款产品给所有需要高精度电压参考的项目使用。

ZR40402F41TA参数

参数
工作电源电流 120mA
精度 ±2%
输出电流 15mA
电流 - 阴极 60μA
温度系数 100ppm/℃
输出类型 fixed
最小输出电压 4.096V
最大串联VREF—输入电压 -
最大输出电压 4.096V
噪声 - 10Hz 至 10KHz 90µVrms
噪声 - 0.1Hz 至 10Hz -
长*宽*高 3.05mm*1.4mm*1mm
通用封装 SOT-23-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZR40402F41TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZR40402F41TA数据手册

厂牌 PDF简要描述 下载
DIODES 电压基准芯片 DIODES ZR40402F41TA ZR40402F41TA数据手册

ZR40402F41TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.531
100+ ¥ 2.827
750+ ¥ 2.519
1500+ ¥ 2.376
3000+ ¥ 2.266
18000+ ¥ 2.255
39000+ ¥ 2.222
库存: 2850
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.53
直接购买
加入购物车
