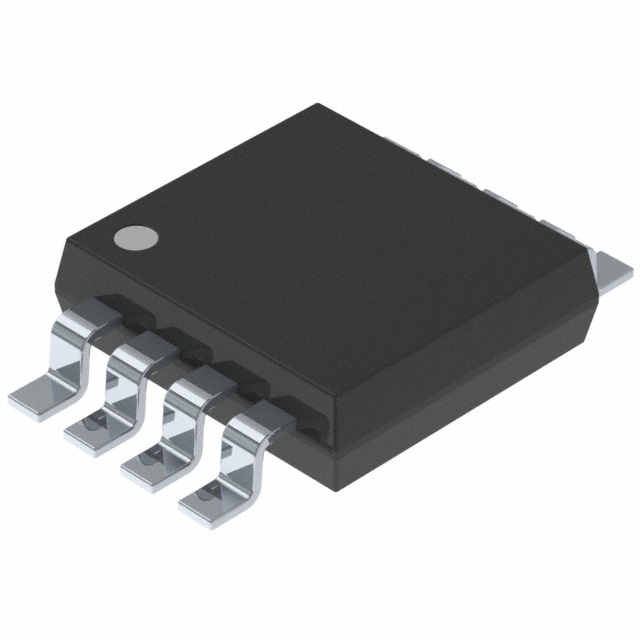

PT7C433833AUEX

产品分类: 实时时钟器件(RTC)
厂牌: DIODES
产品描述: HH:MM:SS (12/24 hr) 448bit 2.7V 5.5V 2线,I2C,Serial YY-MM-DD-dd MSOP-8 贴片安装,黏合安装 3mm(宽度)
供应商型号: PT7C433833AUEX
供应商: 国内现货
标准整包数: 2500
DIODES 实时时钟器件(RTC) PT7C433833AUEX

PT7C433833AUEX概述

    Real-Time Clock Module (I2C Bus): PT7C433833A

    1. 产品简介


    PT7C433833A 是一款实时时钟模块(I2C总线),由Diodes Incorporated设计制造。它集成了时钟和日历计数器的功能,支持I2C高速模式,提供可编程方波输出信号,并拥有56字节电池备份非易失性RAM用于数据存储。该产品广泛应用于各种需要高精度时间管理和数据存储的应用场景,如通讯设备、工业控制系统和消费电子产品等。

    2. 技术参数


    - 电源电压范围:VCC:2.7V~5.5V
    - 接口类型:I2C
    - 通信速率:最高可达400kHz
    - 负载电容:晶体负载电容12.5pF
    - 频率范围:32.768kHz
    - 最大振荡频率:400kHz
    - 存储容量:56×8位RAM
    - 工作温度范围:-40℃~+85℃
    - 封装形式:SOIC-8 和 MSOP-8

    3. 产品特点和优势


    - 外部32.768kHz石英晶体:确保高精度的时间管理。
    - I2C高速模式支持:支持高达400kHz的数据传输速率。
    - 自动闰年调整:自动识别并调整月份天数,简化了日期管理。
    - 56字节非易失性RAM:提供稳定的数据存储,即使在电源故障时也能保持数据完整性。
    - 电池备份功能:内置电池检测及切换电路,确保时间的连续性和准确性。
    - 绿色环保:符合RoHS标准,无铅、无卤素、无锑。

    4. 应用案例和使用建议


    - 典型应用:此模块常用于各种需要精准时间控制的系统中,例如路由器、交换机、汽车电子、医疗设备等。
    - 使用建议:在安装前需注意将晶体连接到X1和X2引脚上,并确保外部电容值符合要求以优化晶体的频率。同时,使用合适的拉电阻保证信号的完整性。

    5. 兼容性和支持


    - 兼容性:完全兼容I2C总线,可以轻松集成到现有系统中。提供全面的技术文档和支持服务,包括详细的用户手册和技术规格书。
    - 支持:制造商Diodes Incorporated提供了详尽的技术支持和售后服务,包括在线文档、电话咨询和电子邮件支持。

    6. 常见问题与解决方案


    - 问题一:设备无法正常运行。
    - 解决方案:检查VCC和VBAT供电是否正常,确保晶体和外部电容正确连接。
    - 问题二:时钟数据异常。
    - 解决方案:确认时间设置是否正确,调整晶振频率和外部电容值。

    7. 总结和推荐


    总体而言,PT7C433833A是一款高效能、低功耗的实时时钟模块,适用于各类精密时间管理需求。它具备优异的时间管理能力、强大的数据存储功能及广泛的适用性,是各行业时间管理系统的理想选择。我们强烈推荐这一产品给需要精确时间控制和可靠数据存储的客户。

PT7C433833AUEX参数

参数
最小工作供电电压 2.7V
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (12/24 hr)
接口类型 2线,I2C,Serial
存储容量 448bit
电池备用开关 -
最大工作供电电压 5.5V
长*宽*高 3mm(宽度)
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PT7C433833AUEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PT7C433833AUEX数据手册

厂牌 PDF简要描述 下载
DIODES 实时时钟器件(RTC) DIODES PT7C433833AUEX PT7C433833AUEX数据手册

PT7C433833AUEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
