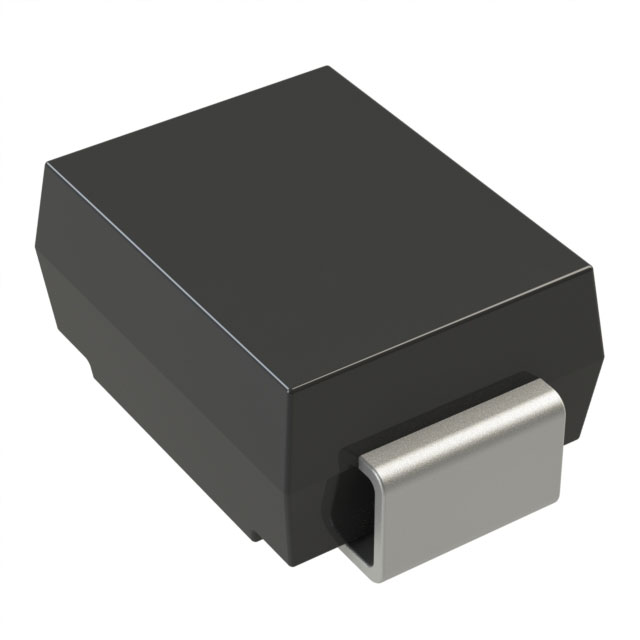

3.0SMCJ28AQ-13

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 28V 单向 3KW 66.1A 45.4V 31.1V SMC(DO-214AB) 贴片安装
供应商型号: 3.0SMCJ28AQ-13
供应商: 国内现货
标准整包数: 3000
DIODES TVS二极管/ESD抑制器 3.0SMCJ28AQ-13

3.0SMCJ28AQ-13概述

    # 3.0SMCJ14AQ – 3.0SMCJ30AQ:3000W 表面贴装型汽车瞬态电压抑制器

    产品简介


    3.0SMCJ14AQ – 3.0SMCJ30AQ 是一种表面贴装型的瞬态电压抑制器(TVS),专为保护敏感的汽车电路免受浪涌和静电放电的损害而设计。这些器件符合ISO7637-2和ISO10605标准,能够在恶劣的环境中提供可靠的保护。
    主要应用领域
    - 汽车工业:保护车辆中的电子系统免受浪涌和静电放电的影响。
    - 通信设备:保护电路板上的敏感组件不受异常电压的影响。
    - 工业自动化:确保工业控制系统中的组件能够承受电压波动。

    技术参数


    以下是 3.0SMCJ14AQ – 3.0SMCJ30AQ 的主要技术规格:
    | 参数名称 | 规格 |

    | 峰值脉冲功率耗散 (PPK) | 3000 W |
    | 峰值正向浪涌电流 (IFSM) | 300 A |
    | 反向稳压电压 (VRWM) | 14 V 至 30 V |
    | 最大反向漏电流 (IR) | 5 μA |
    | 额定钳位电压 (VC) | 23.2 V 至 48.4 V |
    | 峰值脉冲电流 (IPP) | 129.3 A 至 62.0 A |
    | 最大钳位能力 | 3500 W 至 1700 W |
    | 操作温度范围 | -55°C 至 +150°C |
    | 存储温度范围 | -55°C 至 +175°C |

    产品特点和优势


    3.0SMCJ14AQ – 3.0SMCJ30AQ 具有以下显著特点和优势:
    - 高可靠性:达到AEC-Q101标准,适用于高可靠性要求的应用。
    - 环保材料:采用无卤素和无锑材料,符合RoHS指令,属于“绿色”产品。
    - 优异的热特性:能够在广泛的温度范围内稳定工作。
    - 出色的防浪涌性能:具备高效的浪涌抑制能力,能够在短时间内吸收大量的能量。
    - 易于安装:采用表面贴装技术(SMD),适合自动装配线生产。

    应用案例和使用建议


    3.0SMCJ14AQ – 3.0SMCJ30AQ 可用于多种应用场景,如汽车电子系统中的浪涌保护、通信设备的过电压防护等。在使用时,建议:
    - 考虑散热需求:在高温环境下使用时,确保良好的散热措施。
    - 符合相关标准:确保产品应用满足ISO7637-2和ISO10605等标准的要求。
    - 选择合适的型号:根据具体应用的电压需求选择合适的型号,如14V至30V的不同电压等级。

    兼容性和支持


    3.0SMCJ14AQ – 3.0SMCJ30AQ 具有以下兼容性和支持信息:
    - 机械数据:采用SMC封装,UL阻燃等级为94V-0。
    - 终端:适用于符合MIL-STD-202方法208标准的焊接工艺。
    - 厂商支持:制造商Diodes Incorporated提供了全面的技术支持和售后服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - Q: 如何处理热应力?
    - A: 确保使用适当的散热片,并在组装过程中避免过度施加应力。

    - Q: 如何判断反向漏电流是否正常?
    - A: 参考技术手册中的最大反向漏电流规格,确保实际测试结果在其范围内。

    - Q: 如何验证钳位电压是否正确?
    - A: 使用专业仪器进行测量,确保其符合技术手册中的规定值。

    总结和推荐


    3.0SMCJ14AQ – 3.0SMCJ30AQ 是一款高性能的瞬态电压抑制器,具有出色的可靠性和保护能力。其广泛的应用范围和卓越的性能使其成为汽车电子和其他工业领域的理想选择。我们强烈推荐该产品给需要高效浪涌保护的项目。
    对于需要进一步技术支持的客户,可以访问 Diodes Incorporated 的官方网站获取更多信息和支持。

3.0SMCJ28AQ-13参数

参数
工作电压 28V
箝位电压 45.4V
击穿电压 31.1V
峰值脉冲电流 66.1A
峰值脉冲功率 3KW
极性 单向
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

3.0SMCJ28AQ-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

3.0SMCJ28AQ-13数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES 3.0SMCJ28AQ-13 3.0SMCJ28AQ-13数据手册

3.0SMCJ28AQ-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
