DFLT16A-7

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 16V 单向 225W 8.65A 26V 17.8V PDI-123 贴片安装 2.8mm(长度)*980μm(高度)
供应商型号: AV-S-DIIDFLT16A7
供应商: Avnet
标准整包数: 3000

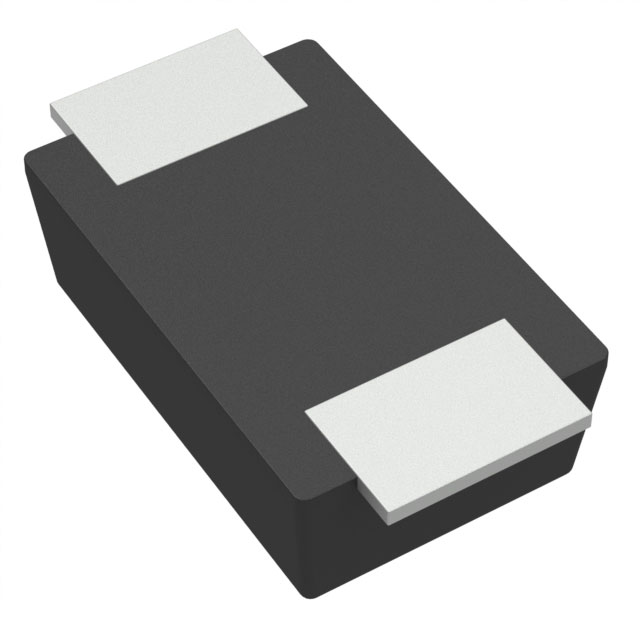

DIODES TVS二极管/ESD抑制器 DFLT16A-7

DFLT16A-7概述

    DFLT5V0A – DFLT220A: 225W Surface Mount Transient Voltage Suppressor

    1. 产品简介


    DFLT5V0A – DFLT220A 是一款高性能瞬态电压抑制器(TVS),属于Diodes Incorporated的产品线。这款TVS被广泛应用于需要高能瞬态保护的应用中,如工业控制、汽车电子、通信设备以及消费电子产品。它的主要功能是提供对瞬态过电压的快速响应和有效的钳位,从而保护敏感电子元件免受损害。

    2. 技术参数


    以下是DFLT5V0A – DFLT220A的技术规格:
    - 峰值脉冲功率耗散:225W(10μs x 1000μs脉冲波形),1125W(8μs x 20μs脉冲波形)
    - 稳压电压范围:5.0V至220V
    - 最大反向泄漏电流:根据不同型号从10μA到400μA不等
    - 钳位电压:最大钳位电压从9.2V到375V不等
    - 峰值脉冲电流:最大峰值脉冲电流从24.5A到0.60A不等
    - 瞬态热特性:DC稳态功率耗散为1.0W,热阻Junction-to-Ambient为125°C/W,Junction-to-Soldering Point为6°C/W
    - 工作温度范围:-65°C 至 +150°C
    - 认证:符合欧盟RoHS指令,无卤素,无锑

    3. 产品特点和优势


    - 高能瞬态保护:峰值脉冲功率高达225W,能够有效吸收高能瞬态能量。
    - 广泛的工作电压范围:从5.0V到220V,适用于多种应用场合。
    - 出色的钳位能力:在承受高瞬态电流时仍能保持低钳位电压,确保下游元件的安全。
    - 绿色环保:无卤素、无锑设计,符合RoHS标准。
    - 可靠性:UL Flammability Classification Rating 94V-0,具有良好的防火性能。
    - 易于安装:采用PowerDI®123封装,方便表面贴装,减少布线复杂度。

    4. 应用案例和使用建议


    DFLT5V0A – DFLT220A可以用于多种应用场景,例如:
    - 工业控制:保护PLC控制器和其他敏感电子元件。
    - 汽车电子:保护车载传感器和控制系统。
    - 通信设备:保护交换机、路由器等网络设备。
    - 消费电子产品:保护智能手机、平板电脑和其他便携式设备。
    使用建议:
    - 在选择具体型号时,应根据实际应用场景确定所需的稳压电压和钳位电压。
    - 确保TVS与电路板的散热良好,特别是在高温环境下使用时。
    - 考虑使用多层板设计以提高PCB的耐热性和散热性能。

    5. 兼容性和支持


    - 兼容性:DFLT5V0A – DFLT220A与主流PCB和电子设计工具兼容,如Altium Designer、Cadence等。
    - 技术支持:Diodes Incorporated提供详尽的技术文档和在线支持,包括详细的电气特性和机械数据表、应用指南和设计参考。

    6. 常见问题与解决方案


    - 问题1:如何确定合适的型号?
    解答:根据系统中可能的最大瞬态电压和电流来选择合适的稳压电压和峰值脉冲电流。
    - 问题2:如何保证良好的热管理?
    解答:确保TVS元件周围有足够的铜箔散热区域,并考虑使用散热器或风扇进行主动冷却。
    - 问题3:如何处理反向泄漏电流问题?
    解答:检查所选型号的最大反向泄漏电流是否满足设计要求,必要时增加额外的滤波电容。

    7. 总结和推荐


    DFLT5V0A – DFLT220A是一款出色的瞬态电压抑制器,具备卓越的瞬态能量吸收能力和广泛的适用范围。它不仅符合RoHS标准,而且在环保方面表现出色,特别适合需要高度可靠性的应用。强烈推荐在高能瞬态保护需求的应用中使用DFLT5V0A – DFLT220A。

DFLT16A-7参数

参数
峰值脉冲电流 8.65A
峰值脉冲功率 225W
极性 单向
工作电压 16V
箝位电压 26V
击穿电压 17.8V
长*宽*高 2.8mm(长度)*980μm(高度)
通用封装 PDI-123
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

DFLT16A-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DFLT16A-7数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES DFLT16A-7 DFLT16A-7数据手册

DFLT16A-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0845 ¥ 0.7477
9000+ $ 0.0838 ¥ 0.7412
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2243.1
