D5V0L1B2LPSQ-7B

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 5V 双向 84W 6A 14V 6V UFDFN-2 贴片安装 1mm(长度)*470μm(高度)
供应商型号: D5V0L1B2LPSQ-7B
供应商: 国内现货
标准整包数: 10000

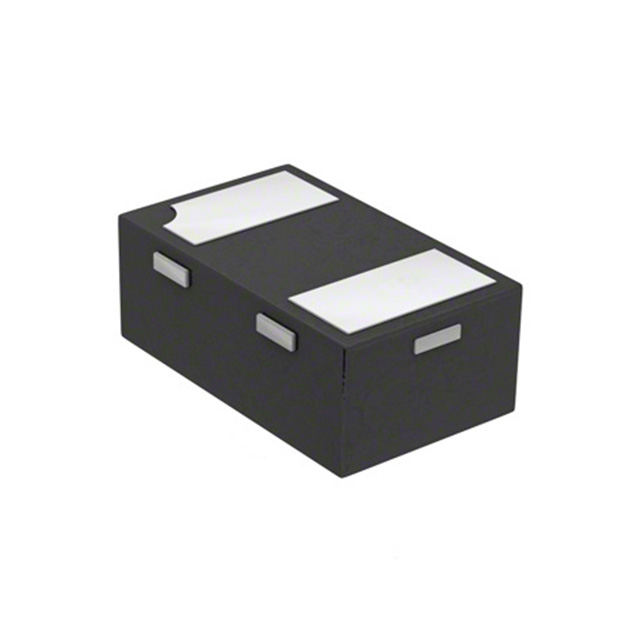

DIODES TVS二极管/ESD抑制器 D5V0L1B2LPSQ-7B

D5V0L1B2LPSQ-7B概述

    5V BIDIRECTIONAL TVS DIODE: D5V0L1B2LPS

    产品简介


    D5V0L1B2LPS 是一款由 Diodes Incorporated 生产的新型双向瞬态电压抑制(TVS)二极管。它主要用于保护敏感电子设备免受静电放电(ESD)的损害。其小巧的尺寸和出色的 ESD 冲击能力使其适用于便携式应用,如手机、数码相机和MP3播放器。此款二极管的独特之处在于其侧壁镀层选项,可以在回流焊后进行光学检测,从而实现易于控制的质量保证。

    技术参数


    以下是D5V0L1B2LPS的技术规格及性能参数:
    - 反向击穿电压 (VBR):最小值为6V,最大值为8V。
    - 峰值脉冲电流 (IPP):最大值为6A。
    - 通道输入电容 (CIN):典型值为15pF(电压为0V时,频率为1MHz)。
    - 正向瞬态钳位电压 (VCL):根据电流不同范围有所变化。
    - 热特性:
    - 结到环境的热阻 (RθJA):500°C/W
    - 最大结温 (TJ):150°C
    - 机械特性:
    - 尺寸:U-DFN1006-2/SWP,尺寸为1.00mm×0.60mm,厚度0.50mm。
    - 材料:绿色模塑料,UL 94V-0级。
    - 环境条件:
    - 工作温度范围:-65°C 至 +150°C。
    - 存储温度范围:-65°C 至 +150°C。

    产品特点和优势


    1. 低轮廓封装:高度不超过0.53mm,适用于紧凑型便携式电子产品。
    2. ESD保护:符合IEC 61000-4-2标准,空气放电 ±30kV,接触放电 ±30kV。
    3. 超低输入电容:15pF(典型值),减少对信号路径的影响。
    4. 无铅且符合RoHS要求:完全无铅,环保材料。
    5. 易于检测:侧壁镀层便于光学检测,确保焊接质量。

    应用案例和使用建议


    D5V0L1B2LPS适用于多种便携式设备,例如:
    - 手机
    - 数码相机
    - MP3播放器
    - 计算机及其外设
    使用建议:
    - 确保正确放置二极管,避免过热。
    - 遵循制造商推荐的PCB布局,以确保最佳性能。
    - 在设计时考虑热管理,特别是在高电流冲击情况下。

    兼容性和支持


    D5V0L1B2LPS 与其他大多数主流电子元器件具有良好的兼容性,可广泛应用于各种设备中。Diodes Incorporated 提供了详细的产品合规标记信息及包装细节,用户可以通过官方网站获取更多信息。

    常见问题与解决方案


    1. 问题:如何处理焊接后光学检测不合格?
    - 解决方案:检查二极管侧壁镀层是否完整,重新进行焊接并确认检测结果。
    2. 问题:如何提高TVS二极管的使用寿命?
    - 解决方案:避免过载,合理规划电路设计以减少瞬态电流。

    总结和推荐


    综上所述,D5V0L1B2LPS是一款高性能、小巧且易于检测的双向瞬态电压抑制二极管。其优秀的ESD保护能力和出色的热稳定性使其成为便携式电子设备的理想选择。无论是从技术规格还是实际应用效果来看,这款产品都值得推荐。如果您正在寻找可靠且高效的ESD保护解决方案,D5V0L1B2LPS是您的不二之选。

D5V0L1B2LPSQ-7B参数

参数
极性 双向
工作电压 5V
箝位电压 14V
击穿电压 6V
峰值脉冲电流 6A
峰值脉冲功率 84W
长*宽*高 1mm(长度)*470μm(高度)
通用封装 UFDFN-2
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

D5V0L1B2LPSQ-7B厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

D5V0L1B2LPSQ-7B数据手册

厂牌 PDF简要描述 下载
DIODES TVS二极管/ESD抑制器 DIODES D5V0L1B2LPSQ-7B D5V0L1B2LPSQ-7B数据手册

D5V0L1B2LPSQ-7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.4514
20000+ ¥ 0.4237
30000+ ¥ 0.4042
库存: 100000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 4514
