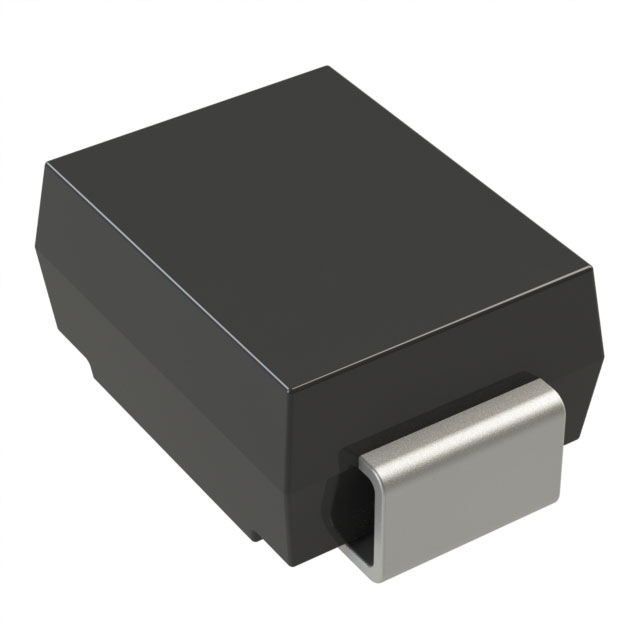

3.0SMCJ60A-13

产品分类: TVS二极管/ESD抑制器
厂牌: DIODES
产品描述: 3KW 31A 96.8V 66.7V SMC(DO-214AB) 贴片安装
供应商型号: 3.0SMCJ60A-13
供应商: 国内现货
标准整包数: 3000
DIODES TVS二极管/ESD抑制器 3.0SMCJ60A-13
