TMC5041-LA

产品分类: 电机驱动器
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-TMC5041-LA
供应商: 期货订购
标准整包数: 832
ANALOG DEVICES 电机驱动器 TMC5041-LA

TMC5041-LA概述


    产品简介


    产品名称: TMC5041
    制造商: TRINAMIC Motion Control GmbH & Co. KG
    产品类型: 双通道高精度步进电机控制器及驱动器集成芯片
    主要功能:
    - 集成两个步进电机的控制与驱动功能
    - 支持高达1.1A的持续电流(峰值1.5A)
    - 提供六点坡道发生器(SixPoint™)实现平滑运动
    - 提供StealthChop™技术,以实现静音操作
    - 支持高达256微步/全步的分辨率
    - 内置StallGuard2™传感器,实现无传感器负载检测
    - 支持CoolStep™电流控制,节省高达75%的能耗
    - 支持自由轮模式及被动制动
    - 提供完整的保护与诊断功能
    应用领域:
    - 监控摄像头及安全系统
    - 办公自动化设备
    - 天线定位系统
    - 电池供电应用
    - ATM机及现金回收机、POS机
    - 实验室自动化设备
    - 液体处理系统
    - 医疗器械
    - 打印机和扫描仪
    - 泵和阀门

    技术参数


    电压范围: 4.75 - 26V DC
    电流能力: 1.1A 持续电流(峰值1.5A)
    信号接口: SPI
    工作温度: 不详(需参考具体手册)

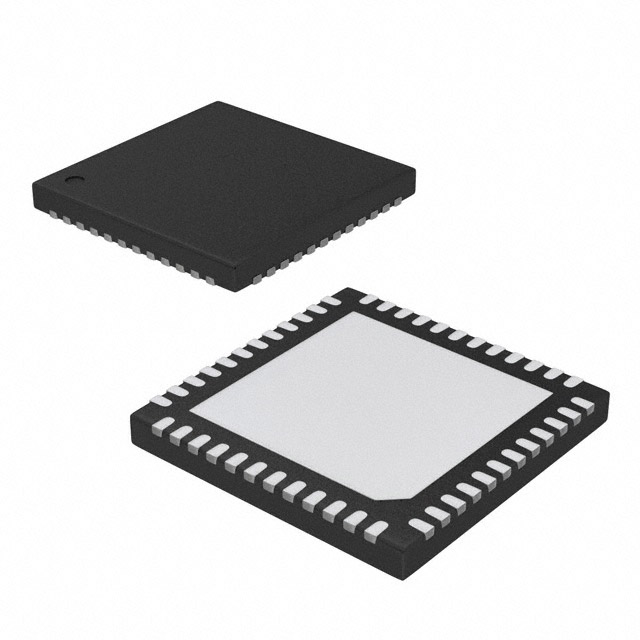

    封装形式: QFN48
    尺寸: 7x7mm²

    产品特点和优势


    - 高集成度: 将步进电机的控制与驱动功能集成在一个芯片上,简化设计并降低系统成本。
    - 高精度: 提供256微步/全步的高分辨率,使得运动更加平稳且无噪音。
    - 低功耗: 通过CoolStep™技术,能够在保持高性能的同时减少高达75%的能源消耗。
    - 实时负载检测: 采用StallGuard2™技术,实现精准的无传感器负载检测,提高系统的可靠性和稳定性。
    - 多功能接口: SPI接口提供了灵活的控制选项,满足不同应用场景的需求。
    - 紧凑设计: QFN48封装使得整个系统更加紧凑,适合各种便携式设备和空间受限的应用场景。

    应用案例和使用建议


    应用案例:
    - 安防摄像头:TMC5041可用于安防摄像头的云台控制系统中,提供精确的定位和静音运行,增强用户体验。
    - 实验室自动化设备:在实验室自动化设备中,TMC5041可确保实验过程中的准确性和可靠性,特别是在需要长时间稳定运行的应用场合。
    - 打印机和扫描仪:通过优化电流控制和静音运行技术,TMC5041可以提高打印机和扫描仪的打印质量和工作效率。
    使用建议:
    - 在使用过程中,应注意合理的电流设置,以确保设备的稳定性和寿命。
    - 确保良好的散热措施,避免过热对设备性能造成影响。
    - 定期进行系统的维护和检查,确保设备运行正常。

    兼容性和支持


    兼容性:
    - TMC5041与各种型号的步进电机兼容,能够灵活应用于不同的应用场景。
    - 支持标准的SPI接口,方便与其他电子设备进行连接和通信。
    支持和服务:
    - TRINAMIC提供了详细的文档和技术支持,帮助用户快速上手并解决使用过程中可能遇到的问题。
    - 设备内置全面的保护与诊断功能,保障系统的长期稳定运行。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 设备无法启动 | 检查电源电压是否符合要求,确认接线无误。 |
    | 运行中产生异常噪声 | 调整StealthChop参数,优化微步形状。 |
    | 过热保护触发 | 检查散热系统是否正常工作,适当增加冷却措施。 |

    总结和推荐


    总结:
    TMC5041是一款高集成度的双通道步进电机控制器及驱动器集成芯片,具备丰富的功能和先进的技术特性。其高精度、低功耗和出色的负载检测能力使其成为众多应用场景的理想选择。无论是监控摄像头、办公自动化设备还是医疗设备,TMC5041都能够提供卓越的性能和稳定的运行表现。
    推荐:
    鉴于其出色的性能和广泛的应用前景,我们强烈推荐TMC5041应用于需要精确控制和高效节能的场合。其紧凑的设计和丰富的功能使其成为市场上最具竞争力的产品之一。对于寻求高效、稳定、低成本解决方案的工程师和设计师来说,TMC5041无疑是一个值得信赖的选择。

TMC5041-LA参数

参数
功能 -
工艺 -
额定电流 -
电机类型 - AC,DC -
电机类型 -
拓扑 -
功率 -
接口类型 -
最小工作供电电压 -
电压 - 负载 -
最大工作供电电压 -
包装方式 管装

TMC5041-LA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

TMC5041-LA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电机驱动器 ANALOG DEVICES TMC5041-LA TMC5041-LA数据手册
