HMC550ETR

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 52dBm 反射 6GHz 50ns SPST WiMax,WLAN 1 0MHz 8dB 6GHz 0.9dB 0.7dB 50Ω SOT-23-6 贴片安装
供应商型号: 1127-1459-6-ND
供应商: Digi-Key
标准整包数: 1

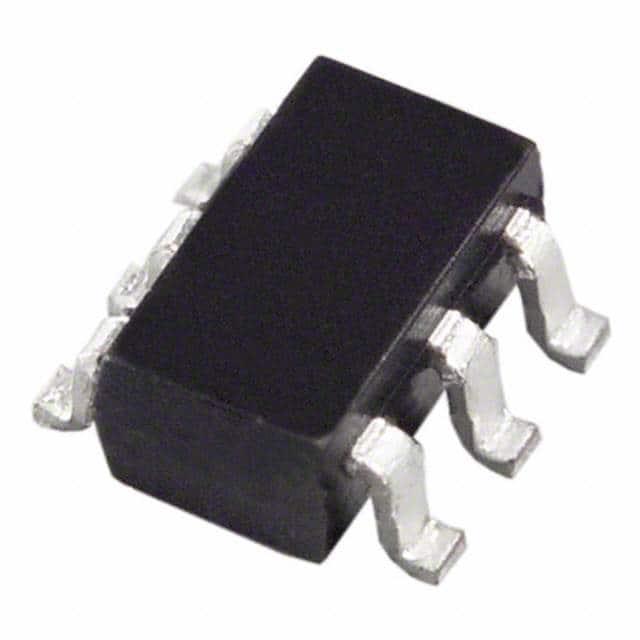

ANALOG DEVICES RF开关 HMC550ETR

HMC550ETR概述

    GaAs MMIC SPST Failsafe Switch, DC - 6 GHz

    产品简介


    HMC550 / HMC550E 是一款 GaAs MMIC SPST(单刀单掷)型微波开关,其工作频率范围为直流到6GHz。该器件采用反射开路设计,当处于关闭状态时,RF1和RF2为反射开路。这种开关在无直流偏置时仍保持正常开启状态,具有非常低的插入损耗和极低的电流消耗。HMC550 / HMC550E 主要用于需要低插入损耗和低电流消耗的应用场景,广泛应用于RFID、电子标签、手持设备、汽车遥控及电池供电设备等领域。

    技术参数


    - 工作频率:DC - 6 GHz
    - 插入损耗:典型值0.7 dB(范围0.7至0.9 dB)
    - 隔离度:最小值15 dB(最高可达25 dB)
    - 回波损耗:最小值20 dB
    - 输入功率:0.1 dB压缩点,典型值为23至27 dBm
    - 三阶交调:最小值为5 dBm(两音输入功率+17 dBm)
    - 控制电压:0 V 至 +3.3 Vdc
    - 电源电压:1.2 V 至 5.0 Vdc
    - 切换特性:上升时间/下降时间(10/90% RF)最大值40 ns;开启时间/关闭时间(50% T L至10/90% RF)最大值50 ns

    产品特点和优势


    HMC550 / HMC550E 在以下几个方面表现出色:
    - 高可靠性:采用GaAs工艺制造,确保长期稳定运行。
    - 低功耗:在“开启”状态下仅需200 nA的电流,非常适合电池供电设备。
    - 低插入损耗:在直流至6GHz范围内,典型插入损耗仅为0.7 dB。
    - 高IP3:具备出色的线性度,在高频段提供更高的三阶交调抑制。
    - 紧凑封装:采用SOT26小型表面贴装封装,便于集成。

    应用案例和使用建议


    HMC550 / HMC550E 广泛应用于以下场景:
    - RFID和电子收费系统:确保高频信号的准确传输和切换。
    - 手持设备和便携式设备:适用于多种通信设备,如手机和无线模块。
    - 汽车遥控:确保车钥匙与车辆之间的可靠连接。
    - 测试设备:提供高性能的信号切换,满足各种测试需求。
    使用建议:
    - 确保每个RF端口均需配置直流隔直电容,以防止信号干扰。
    - 选用合适值的隔直电容,以确定最低操作频率。
    - 将设备接地引脚直接连接到接地平面,确保良好的接地效果。
    - 在设计电路板时,应遵循正确的RF电路设计技术,确保信号线阻抗匹配。

    兼容性和支持


    HMC550 / HMC550E 与常见的CMOS和某些TTL逻辑家族兼容。对于客户支持和维修服务,可通过电话或电子邮件联系Hittite Microwave Corporation的技术支持团队。

    常见问题与解决方案


    Q: 为何在没有直流偏置的情况下,HMC550 / HMC550E 仍然开启?
    - A: 这是由于其“故障安全”设计,使开关在无偏置状态下保持开启状态。
    Q: 如何正确设置控制电压和电源电压?
    - A: 控制电压应在0 V至+3.3 Vdc范围内,电源电压应在1.2 V至5.0 Vdc范围内。

    总结和推荐


    HMC550 / HMC550E 是一款性能卓越的GaAs MMIC SPST开关,具有低插入损耗、高隔离度和低电流消耗等显著特点。其广泛的应用领域和强大的兼容性使其成为许多电子设备的理想选择。鉴于其出色的性能和稳定性,强烈推荐在需要高频信号切换的场合使用。
    注:请通过Hittite Microwave Corporation官网或官方渠道订购产品并获取更多技术支持。

HMC550ETR参数

参数
开关配置 SPST
拓扑 反射
开关数量 1
射频类型 WiMax,WLAN
测试频率 6GHz
阻抗 50Ω
典型三阶段输入截止点 52dBm
插入损耗 0.7dB
最大插入损耗 0.9dB
最小工作频率 0MHz
开关速度 50ns
最小隔离度 8dB
P1dB -
最大工作频率 6GHz
3mm(Max)
1.7mm(Max)
1.3mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC550ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC550ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF开关 ANALOG DEVICES HMC550ETR HMC550ETR数据手册

HMC550ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
