HMC349ALP4CETR

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 53dBm 4GHz 150ns SPDT General Purpose 2 0MHz 55dB 4GHz 1.7dB 1.4dB 50Ω 34dBm QFN-16 贴片安装 4mm*4mm*900μm
供应商型号: 26M-HMC349ALP4CETR
供应商: 云汉优选
标准整包数: 1

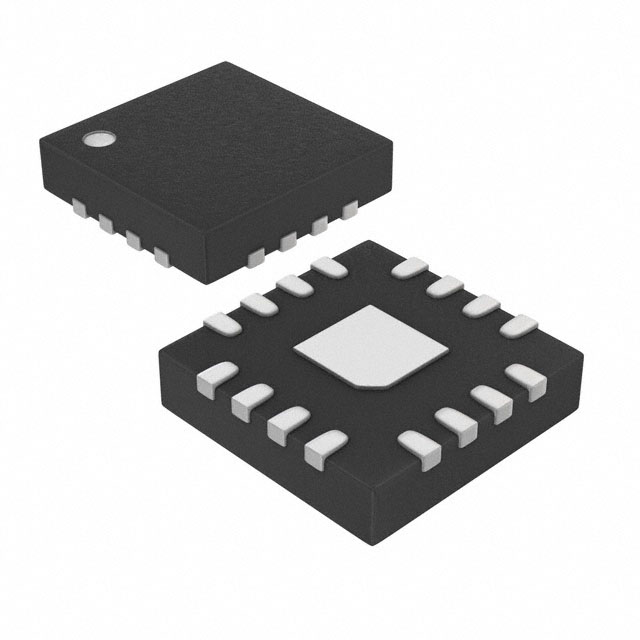

ANALOG DEVICES RF开关 HMC349ALP4CETR

HMC349ALP4CETR概述

    高隔离度非反射式GaAs SPDT开关:HMC349ALP4CE

    产品简介


    HMC349ALP4CE 是一款高隔离度、非反射式的单极双掷(SPDT)开关,适用于100 MHz到4 GHz的频段范围。这种开关特别适合于无线基础设施、移动电台和测试设备等多种应用场景。它采用了GaAs材料,提供低插入损耗和高输入线性度,能够在宽泛的频率范围内保持优异的性能。

    技术参数


    - 频率范围:100 MHz至4 GHz
    - 插入损耗:在0.1 GHz至1 GHz内为0.9至1.2 dB;在0.1 GHz至2 GHz内为1.0至1.3 dB
    - 隔离度:在0.1 GHz至1 GHz内为60至65 dB;在0.1 GHz至2 GHz内为55至62 dB
    - 返回损耗:RFC在0.1 GHz至1 GHz内为21 dB;在0.1 GHz至2 GHz内为21 dB
    - 电源电压:3 V至5 V
    - 控制电压:0 V或VDD
    - 开启时间:50% VCTRL至90% RF输出时间小于150 ns
    - 关闭时间:10%至90% RF输出的时间小于60 ns
    - 电源电流:1 mA至3.5 mA

    产品特点和优势


    HMC349ALP4CE 的显著特点是其非反射性设计,使得在工作过程中不会产生反射信号,从而提高了信号传输的稳定性和可靠性。它拥有高达62 dB的隔离度和低至1.0 dB的插入损耗,使其在射频通信系统中表现卓越。此外,这款开关还具有高线性度,能够在300 MHz到4 GHz的频率范围内保持稳定的输入线性性能。这些特性使HMC349ALP4CE成为射频工程师的理想选择,特别是在需要高性能和高可靠性的应用场景中。

    应用案例和使用建议


    HMC349ALP4CE 被广泛应用于无线基础设施、移动电台和测试设备等领域。例如,在无线基础设施中,该开关可以作为射频前端的一部分,提高信号的纯净度和稳定性。在移动电台中,它可以用于切换不同的通信路径,确保信号的高效传输。在测试设备中,它可以用于精确测量射频信号的各种参数。
    使用建议:
    - 在安装时,确保所有RF端口都通过外部直流阻隔电容进行耦合,以避免信号失真。
    - 控制电路的设计应当考虑供电顺序,先供电VDD,然后是CTRL和EN,以保证开关正确运行。
    - 使用合适大小的旁路电容器来降低RF耦合,提升系统的整体性能。

    兼容性和支持


    HMC349ALP4CE 采用CMOS/TTL兼容的控制接口,方便与其他数字电路无缝集成。此外,该产品提供了引脚兼容性,与HMC8038相同,这使得升级和替换现有系统变得更加简单。供应商提供了详尽的技术支持,包括产品手册和评价板,帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查供电顺序和电压等级,确认所有连接正确无误。 |
    | 插入损耗高 | 检查旁路电容器的选型是否合理,调整阻抗匹配电路。 |
    | 信号失真严重 | 确保所有RF端口均有外部直流阻隔电容连接,以防止信号失真。 |

    总结和推荐


    综上所述,HMC349ALP4CE是一款性能优异、应用广泛的GaAs SPDT开关,特别适用于需要高隔离度、低插入损耗和高线性度的应用场合。其卓越的电气特性和宽泛的工作频率范围,使其成为现代射频通信系统中不可或缺的重要组件。我们强烈推荐该产品用于需要高性能和高可靠性的应用场景。

HMC349ALP4CETR参数

参数
最小隔离度 55dB
测试频率 4GHz
最小工作频率 0MHz
典型三阶段输入截止点 53dBm
最大插入损耗 1.7dB
开关速度 150ns
拓扑 -
插入损耗 1.4dB
开关数量 2
P1dB 34dBm
最大工作频率 4GHz
开关配置 SPDT
射频类型 General Purpose
阻抗 50Ω
长*宽*高 4mm*4mm*900μm
通用封装 QFN-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HMC349ALP4CETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC349ALP4CETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF开关 ANALOG DEVICES HMC349ALP4CETR HMC349ALP4CETR数据手册

HMC349ALP4CETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.0426
10+ ¥ 11.2936
50+ ¥ 10.0383
100+ ¥ 9.2913
500+ ¥ 8.9386
库存: 2629
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 13.04
