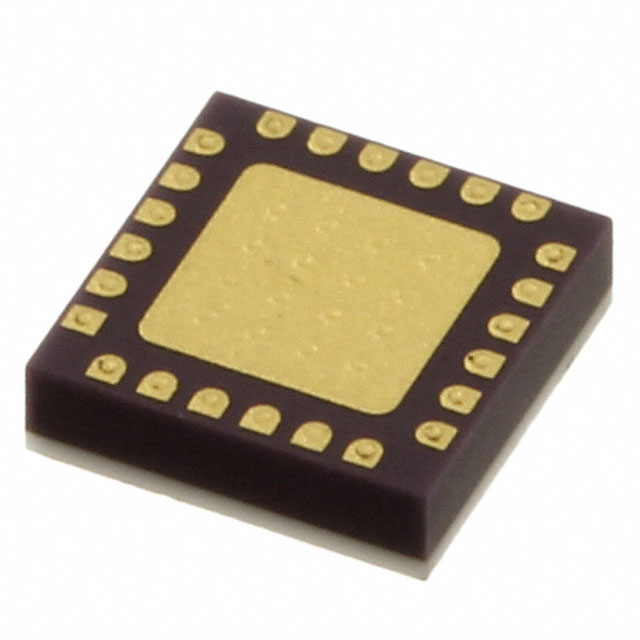

HMC1084LC4TR

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 47dBm 反射 30GHz 15ns SP4T VSAT 1 23GHz,30GHz 21dB 30GHz 4.5dB 3.5dB 50Ω QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 1127-2844-6-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF开关 HMC1084LC4TR

HMC1084LC4TR概述

    HMC1084LC4 GaAs MMIC SP4T Reflective Switch 23 - 30 GHz

    1. 产品简介


    产品类型: GaAs MMIC SP4T反射式开关
    主要功能: HMC1084LC4是一款宽带反射式GaAs MESFET SP4T开关,工作频率范围为23至30 GHz。它采用紧凑型4x4 mm陶瓷封装,提供高隔离度和低插入损耗。该开关适用于微波无线电、卫星通信(SATCOM)及传感器等应用。
    应用领域: 电信基础设施、微波无线电与VSAT、军事与空间混合、测试仪器、SATCOM及传感器等。

    2. 技术参数


    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 插入损耗(RFC至RF1)| 3.2 | 3.9 | 4.3 | dB |
    | 插入损耗(RFC至RF2)| 3.6 | 4.3 | 4.5 | dB |
    | 插入损耗(RFC至RF3)| 3.6 | 4.3 | 4.5 | dB |
    | 插入损耗(RFC至RF4)| 3.8 | 4.3 | 4.5 | dB |
    | 隔离度(RFC至RF1,RF4) | - | 26 | - | dB |
    | 隔离度(RFC至RF2,RF3) | - | 26 | - | dB |
    | 返回损耗(开状态) | - | 11 | - | dB |
    | 返回损耗(关状态) | - | 6 | - | dB |
    | 输入三阶截点(每音10 dBm输入功率) | 23 - 25 GHz | 47 | - | dBm |
    25 - 30 GHz | 43 | - | dBm |
    | 开关特性
    | 上升/下降时间(10/90% RF) | - | 15 ns | -
    | 开/关时间(50%控制到10/90% RF) | - | 53 ns | -

    3. 产品特点和优势


    - 宽带性能: 23至30 GHz频率范围内提供稳定性能。
    - 高隔离度: 在23至30 GHz频率范围内可达26 dB。
    - 低插入损耗: 频率范围内的典型插入损耗约为2.8 dB。
    - 快速切换速度: 开关速度较快,上升/下降时间仅需15 ns。
    - 低功耗: 消耗的直流电流远低于PIN二极管解决方案。
    - 紧凑封装: 采用4x4 mm的紧凑型陶瓷封装,便于表面贴装制造。

    4. 应用案例和使用建议


    应用场景:
    - 电信基础设施: 用于构建高性能通信网络。
    - 微波无线电与VSAT: 支持远程通信。
    - 军事与空间混合: 在航空航天和国防系统中应用。
    - 测试仪器: 作为高性能的开关元件。
    - SATCOM与传感器: 用于卫星通信及各类传感器系统。
    使用建议:
    - 散热管理: 在高功率操作条件下,应使用适当的散热措施。
    - 信号完整性: 确保所有信号线阻抗匹配为50欧姆,以确保最佳信号传输效果。
    - 接地连接: 所有接地引脚和地面垫片必须直接连接到RF/DC地面。

    5. 兼容性和支持


    兼容性:
    - 本产品设计用于与常见的微波和射频电路兼容。
    - 包含多个直流耦合引脚(至GND),与标准50欧姆系统兼容。
    支持和服务:
    - 订购和支持: 可通过Hittite Microwave Corporation网站或电话订购。
    - 应用支持: 详细的应用支持服务可通过电话或电子邮件获取。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗高于预期 | 确认所有信号线阻抗匹配正确并检查连接是否良好。 |
    | 隔离度不足 | 检查电源电压是否正确,确保所有接地引脚连接良好。 |
    | 温度对性能影响较大 | 使用散热片并确保良好的散热条件。 |
    | 工作温度超出规定范围 | 确认工作环境温度在规定的范围内。 |

    7. 总结和推荐


    总结:
    HMC1084LC4 GaAs MMIC SP4T反射式开关提供了卓越的性能,包括高隔离度、低插入损耗和快速切换速度。其紧凑的封装和广泛的频率范围使其成为各种复杂应用场景的理想选择。
    推荐:
    我们强烈推荐使用HMC1084LC4,在涉及宽带高频应用时,它的高性能和可靠性将显著提升系统的整体表现。无论是在电信基础设施、微波无线电还是SATCOM等领域,它都是值得信赖的选择。

HMC1084LC4TR参数

参数
最大工作频率 30GHz
插入损耗 3.5dB
最小工作频率 23GHz,30GHz
最小隔离度 21dB
阻抗 50Ω
拓扑 反射
开关配置 SP4T
射频类型 VSAT
P1dB -
测试频率 30GHz
开关速度 15ns
开关数量 1
典型三阶段输入截止点 47dBm
最大插入损耗 4.5dB
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
