LT1764AEQ-1.8#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 63dB(120Hz) 1.5mA 正极 Fixed 3A 1 1.8V 2.7V 1.8V 20V 660mV@ 3A 8mV 10mV DDPAK-5 贴片安装 4.57mm(高度)
供应商型号: 4027276
供应商: 海外现货
标准整包数: 1

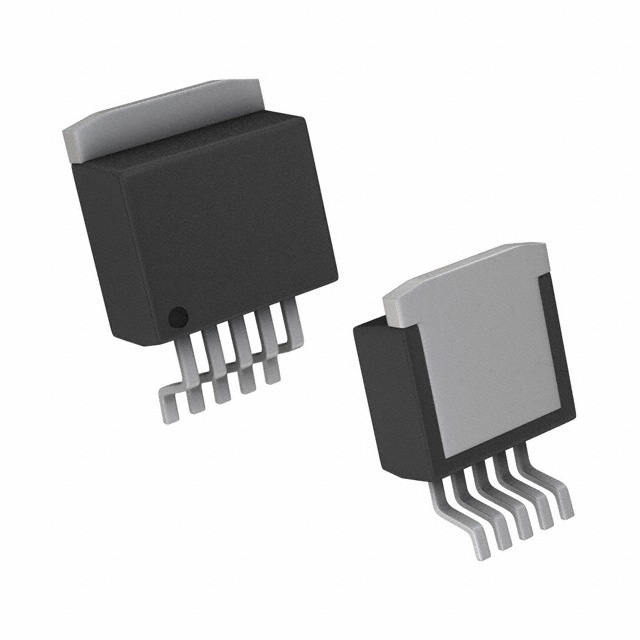

ANALOG DEVICES LDO稳压器 LT1764AEQ-1.8#PBF

LT1764AEQ-1.8#PBF概述


    产品简介


    LT1764A系列低dropout稳压器 是由Linear Technology公司生产的一款高性能低压差线性稳压器。该系列稳压器的主要特点是快速瞬态响应,非常适合需要低噪声输出的应用,如敏感的射频(RF)供电系统。LT1764A系列可以提供高达3A的输出电流,具有出色的稳定性和可靠性。

    技术参数


    以下是LT1764A系列的技术规格:
    - 输入电压范围: 2.7V 至 20V
    - 输出电流: 最大3A
    - dropout电压: 340mV(在3A负载下)
    - 低噪声: 40µVRMS(10Hz至100kHz带宽)
    - 静态电流: 1mA(工作状态),<1µA(关机状态)
    - 固定输出电压: 1.5V, 1.8V, 2.5V, 3.3V
    - 可调输出电压: 1.21V 至 20V
    - 稳定输出电容: 最低10µF(钽电容、陶瓷电容或铝电解电容)

    产品特点和优势


    LT1764A系列的优势如下:
    - 快速瞬态响应: 能够迅速应对负载变化,保持稳定的输出电压。
    - 低噪声: 输出电压噪声仅为40µVRMS,适用于对噪声敏感的应用。
    - 低静态电流: 在工作状态下为1mA,在关机状态下低于1µA,有助于延长电池寿命。
    - 内置保护电路: 包括反向电池保护、限流、热限制和反向电流保护,确保稳定运行。
    - 广泛的工作温度范围: E级版本在-40°C到125°C范围内工作,MP级版本在-55°C到125°C范围内工作。
    - 多种封装形式: 提供5引脚TO-220和DD封装,以及16引脚FE封装,方便不同应用场景的选择。

    应用案例和使用建议


    LT1764A系列广泛应用于多种场合,例如:
    - 逻辑电源供应: 用于3.3V至2.5V的逻辑电路。
    - 开关电源后置稳压器: 作为开关电源的后置稳压器以提高输出稳定性。
    使用建议:
    - 选择合适的输入电容以确保稳定的输出。建议使用至少10µF的陶瓷电容。
    - 注意负载变化对输出电压的影响,特别是在高电流需求下。

    兼容性和支持


    LT1764A系列与大多数常见的直流电源系统兼容。制造商提供了详细的技术支持,包括应用指南、样品和技术文档,以便客户更好地理解和使用该系列产品。

    常见问题与解决方案


    - 问题1: 输出电压不稳。
    - 解决办法: 检查输入电压是否在规定的范围内,确保负载电容的值符合要求。

    - 问题2: 静态电流过大。
    - 解决办法: 检查是否有外部泄漏或不良的接线,确认所有引脚连接正确。

    总结和推荐


    LT1764A系列是一款性能卓越的低压差线性稳压器,特别适合需要高速瞬态响应和低噪声的应用。其高效的保护机制和广泛的温度范围使其在各种工业和消费电子产品中都表现出色。强烈推荐在对稳定性和噪声控制要求较高的设计中使用这款稳压器。

LT1764AEQ-1.8#PBF参数

参数
最小输入电压 2.7V
线路调节 10mV
最大压差@电流 660mV@ 3A
输出类型 Fixed
Iq-静态电流 1.5mA
最大输入电压 20V
稳压器数量 1
纹波抑制-PSRR 63dB(120Hz)
输出电流 3A
最大输出电压 1.8V
负载调节 8mV
极性 正极
最小输出电压 1.8V
长*宽*高 4.57mm(高度)
通用封装 DDPAK-5
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT1764AEQ-1.8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1764AEQ-1.8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1764AEQ-1.8#PBF LT1764AEQ-1.8#PBF数据手册

LT1764AEQ-1.8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
