ADP172ACBZ-1.5-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 73dB~47dB(1kHz~100kHz) 60μA 正极 Fixed 300mA 1 1.5V 1.6V 1.5V 3.6V 0.001%/mA(Typ) 0.25%/V BGA 贴片安装,黏合安装 1.03mm*950μm*360μm
供应商型号: CY-ADP172ACBZ-1.5-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP172ACBZ-1.5-R7

ADP172ACBZ-1.5-R7概述


    产品简介


    ADP172 是一款低电压输入、低静态电流、低压差(LDO)线性稳压器。它的工作电压范围为1.6 V至3.6 V,能够提供高达300 mA的输出电流。这款稳压器广泛应用于移动电话、数字相机、音频设备、便携式及电池供电设备等领域。ADP172非常适合用于需要高效率和小封装的应用场景,例如数字信号处理器(DSP)、现场可编程门阵列(FPGA)和微处理器的电源供应。

    技术参数


    - 输入电压范围: 1.6 V 至 3.6 V
    - 最大输出电流: 300 mA
    - 静态电流:
    - 负载电流为0 mA时: 23 µA
    - 负载电流为300 mA时: 170 µA
    - 关机电流: <1 µA
    - 低压差电压: 在300 mA负载时为50 mV
    - 输出电压精度: ±1%
    - 固定输出电压选项: 最多31种,范围从0.8 V到3.0 V
    - 线性调整率: ±3%
    - 电源抑制比 (PSRR):
    - 1 kHz时: 70 dB
    - 10 kHz时: 73 dB
    - 输出噪声: 在0.8 V输出电压下为30 µV rms
    - 保护功能: 电流限制和热过载保护

    产品特点和优势

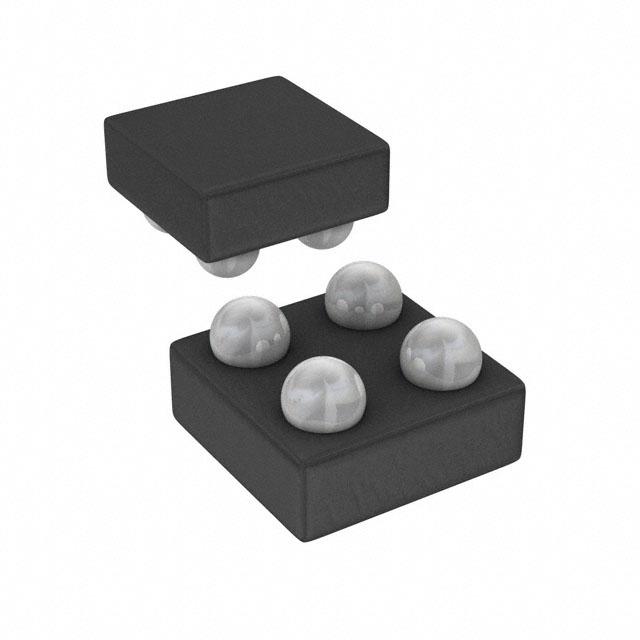

    ADP172 的独特之处在于其出色的低压差性能和高电源抑制比(PSRR),使其特别适用于需要高精度和高稳定性的应用场合。其极低的静态电流使得它非常适合电池供电设备,如移动电话和数字相机。此外,其紧凑的封装(4球、0.5 mm间距WLCSP)占用极少的板空间,适合小型化设计需求。

    应用案例和使用建议


    典型应用 包括移动设备、数字音频和相机设备的电源管理。使用ADP172时,应注意选择合适的电容以确保稳定性。根据技术手册的推荐,最小输入和输出电容应大于0.45 µF,建议使用X7R或X5R类型的陶瓷电容。对于输出电压精度和PSRR的优化,建议在实际应用中通过选择合适的小型陶瓷电容来实现。

    兼容性和支持


    ADP172 设计上兼容多种输出电压和负载条件,可以在各种应用中灵活使用。Analog Devices 提供详细的技术支持和文档资源,帮助用户快速理解和应用该产品。厂商提供的支持包括详尽的数据手册、应用笔记和技术论坛等,确保用户能够在开发过程中得到充分的支持。

    常见问题与解决方案


    - 问题1: 如何确保稳压器在高温环境下稳定运行?
    - 解决方案: 确保散热设计合理,避免器件长时间处于高温状态。根据数据手册,ADP172的工作温度范围为-40°C到+125°C。如果在极端条件下使用,应考虑外部散热措施。

    - 问题2: 输出电压不稳定如何处理?
    - 解决方案: 检查输入电压和负载情况,确认外部电容规格符合推荐值。如果存在问题,可以调整外部电容以改善稳定性。
    - 问题3: 关机电流过高如何解决?
    - 解决方案: 检查是否存在未断开的引脚或短路情况,同时确认器件的封装和焊接是否正确。必要时,更换或重新焊接器件。

    总结和推荐


    综上所述,ADP172 是一款优秀的低电压、低静态电流线性稳压器,具有广泛的适用范围和高度的可靠性。它在电池供电设备中表现出色,尤其适合需要高效率和小尺寸的应用场景。其卓越的性能和丰富的特性使其成为市场上非常有竞争力的产品。我们强烈推荐在上述应用场景中使用ADP172,相信它能为您的项目带来显著的优势。

ADP172ACBZ-1.5-R7参数

参数
稳压器数量 1
Iq-静态电流 60μA
纹波抑制-PSRR 73dB~47dB(1kHz~100kHz)
最小输出电压 1.5V
最大压差@电流 -
输出类型 Fixed
极性 正极
线路调节 0.25%/V
最大输入电压 3.6V
最大输出电压 1.5V
负载调节 0.001%/mA(Typ)
输出电流 300mA
最小输入电压 1.6V
长*宽*高 1.03mm*950μm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ADP172ACBZ-1.5-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP172ACBZ-1.5-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP172ACBZ-1.5-R7 ADP172ACBZ-1.5-R7数据手册

ADP172ACBZ-1.5-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.585 ¥ 4.3832
库存: 57074
起订量: 229 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.38
