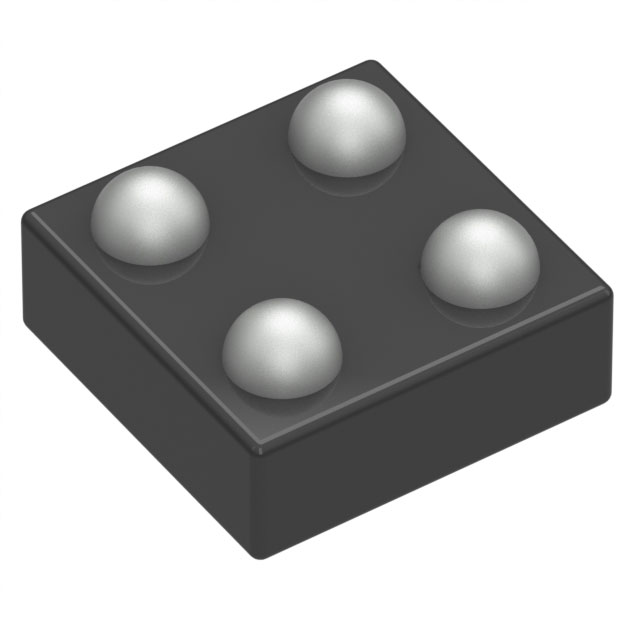

ADP150ACBZ-3.3-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 70dB~55dB(10kHz~100kHz) 22μA 正极 Fixed 150mA 1 3.3V 2.2V 3.3V 5.5V 160mV@ 150mA 0.002%/mA(Typ) 0.05%/V BGA 贴片安装,黏合安装 760μm*760μm*400μm
供应商型号: ADP150ACBZ-3.3-R7
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP150ACBZ-3.3-R7

ADP150ACBZ-3.3-R7概述

    # ADP150 Ultralow Noise CMOS Linear Regulator 技术手册解析

    产品简介


    ADP150是一款超低噪声(9 μVrms)的CMOS线性稳压器,具有低压差(LDO)特性,输入电压范围为2.2 V至5.5 V,最大输出电流可达150 mA。它被广泛应用于需要高精度和低噪声电源的领域,如移动电话、便携式医疗设备以及射频(RF)、锁相环(PLL)、压控振荡器(VCO)等应用。
    主要功能
    - 超低噪声:无需额外的噪声旁路电容即可实现出色的噪声抑制能力。
    - 低压差:在满载情况下仅需105 mV的压降,有效提升效率。
    - 多种固定输出电压选项:支持从1.8 V到3.3 V共14种固定输出电压。
    应用领域
    - 移动通信设备(例如智能手机和平板电脑)
    - 数码相机、音频设备及便携式消费电子产品
    - 需要高效能电源管理的电池供电设备
    - RF信号链路中的电源供应系统

    技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 输入电压范围 | 2.2 ~ 5.5 | V |
    | 输出电压精度 | ±1%
    | 最大输出电流 | 150 | mA |
    | 静态电流(空载) | 10 | μA |
    | 停机电流 | <1 | μA |
    | 滴落电压@150 mA负载 | 105 | mV |
    | 电源纹波抑制比(PSRR) | 70 dB
    产品特点与优势
    独特功能
    - 超低噪声设计:无须附加任何外部去噪电容器即可实现极低的噪声水平。
    - 小型化封装:提供两种不同封装形式——TSOT封装尺寸小巧且易于焊接;WLCSP则进一步减小了占板面积。
    - 宽泛的工作温度区间:能够在极端环境下稳定运行,适用于工业级和汽车级应用。
    市场竞争力
    - 在同类产品中处于领先地位,在对电磁干扰敏感的应用场景下表现出色。
    - 出色的成本效益比,适合大规模生产的需求。
    应用案例与使用建议
    典型应用示例
    以典型应用场景为例,当输入电压为2.3伏时,通过配置适当的外部电容值可轻松获得稳定的1.8伏输出电压。此外,逻辑控制引脚允许用户根据需求灵活开启或关闭该调节器。
    使用建议
    为了确保最佳性能,请务必遵循以下几点:
    1. 尽量选择高品质陶瓷电容器作为输入和输出端的滤波元件。
    2. 避免长时间暴露于超出规定范围的工作条件下,以防影响器件寿命。
    兼容性与支持
    ADP150系列完全符合RoHS标准,并提供了详尽的技术文档支持,便于工程师快速上手开发项目。同时,制造商还承诺提供长期的技术服务保障,帮助客户解决实际应用过程中遇到的各种问题。
    常见问题解答
    1. 问:如何判断是否选择了合适的电容?
    答:应确保所选电容满足最小容量要求,并考虑工作温度变化对其阻抗的影响。

    2. 问:在高温环境中能否正常工作?
    答:可以,在-40℃至+125℃范围内均经过测试验证,但需注意散热措施以防止过热损坏。
    综合评估与推荐
    综上所述,ADP150以其卓越的技术指标、广泛的适用性和良好的性价比成为众多领域的理想选择。对于那些追求高性能、紧凑设计并希望降低系统成本的企业来说,这款产品无疑是一个明智之选。因此,我们强烈推荐将ADP150纳入您的下一个设计方案中。

ADP150ACBZ-3.3-R7参数

参数
稳压器数量 1
最大压差@电流 160mV@ 150mA
线路调节 0.05%/V
最大输入电压 5.5V
纹波抑制-PSRR 70dB~55dB(10kHz~100kHz)
输出类型 Fixed
负载调节 0.002%/mA(Typ)
最小输入电压 2.2V
输出电流 150mA
Iq-静态电流 22μA
最小输出电压 3.3V
极性 正极
最大输出电压 3.3V
长*宽*高 760μm*760μm*400μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ADP150ACBZ-3.3-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP150ACBZ-3.3-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP150ACBZ-3.3-R7 ADP150ACBZ-3.3-R7数据手册

ADP150ACBZ-3.3-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
