ADP162AUJZ-2.7-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 1.25μA 正极 Fixed 150mA 1 2.7V 2.2V 2.7V 5.5V 0.004%/mA(Typ) 0.1%/V TSOT-23-5 贴片安装,黏合安装 2.9mm(长度)*1.6mm(宽度)
供应商型号: 4026829
供应商: 海外现货
标准整包数: 1

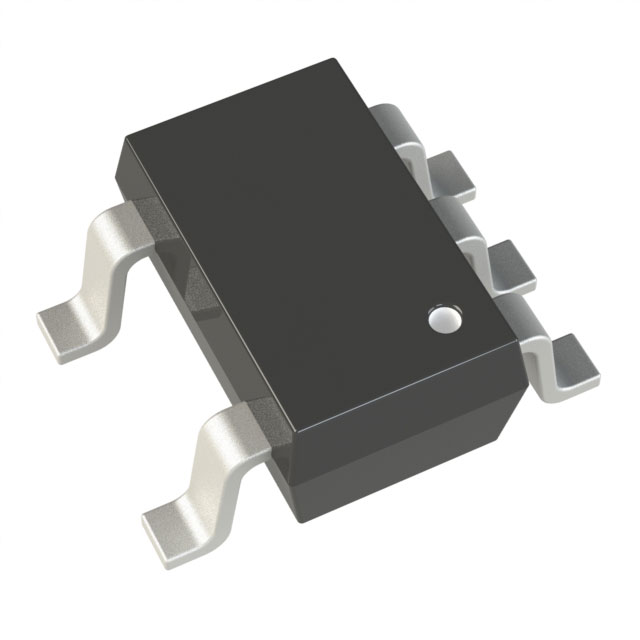

ANALOG DEVICES LDO稳压器 ADP162AUJZ-2.7-R7

ADP162AUJZ-2.7-R7概述

    ADP160/ADP161/ADP162/ADP163 系列超低静态电流CMOS线性稳压器技术手册

    产品简介


    ADP160/ADP161/ADP162/ADP163 系列线性稳压器是专为需要高效率且空间受限的应用设计的。它们能够提供高达150 mA的输出电流,输入电压范围为2.2 V至5.5 V。这些稳压器具有极低的静态电流,有助于延长电池供电设备的运行时间。这些产品广泛应用于手机、数码相机和音频设备等便携式及电池供电设备。

    技术参数


    - 输入电压范围:2.2 V 至 5.5 V
    - 最大输出电流:150 mA
    - 静态电流(无负载):560 nA
    - 静态电流(1 μA 负载):860 nA
    - 低关断电流:<50 nA
    - 低压差电压(150 mA负载):195 mV
    - 初始精度:±1%
    - 精度范围:±3.5%
    - 输出噪声:105 μV(3.3 V 输出时)
    - 电源抑制比(PSRR):72 dB(100 Hz,3.3 V 输出时)

    产品特点和优势


    ADP160/ADP161/ADP162/ADP163 系列稳压器具备多个独特功能:
    - 极低的静态电流,即使在无负载条件下也能保持低功耗。
    - 支持小容量陶瓷电容,使得整个系统体积更紧凑。
    - 集成的输出放电电阻功能,提高系统的可靠性。
    - 过流保护和热关断功能,有效防止电路过载损坏。
    - 逻辑控制的使能功能,方便系统级管理。
    这些特点使得该系列稳压器非常适合于移动电话、数码相机、音频设备以及其他便携式和电池供电的设备。

    应用案例和使用建议


    根据手册提供的典型应用电路图,ADP160/ADP161/ADP162/ADP163 可以用于多种设备中。例如,在一个典型的设计中,可以将 ADP160/ADP162 设置为固定输出电压(如1.8 V),而 ADP161/ADP163 则可以调节输出电压(如3.2 V)。这种灵活性使设计者能够在不同应用中灵活选择合适的型号。
    为了实现最佳性能,建议在使用过程中注意以下几点:
    - 确保输入和输出电容符合手册推荐规格。
    - 注意散热设计,避免过热导致的故障。
    - 使用正确的启动时间和电流限制阈值设置,以确保系统稳定运行。

    兼容性和支持


    ADP160/ADP161/ADP162/ADP163 系列稳压器可与其他兼容的电子元件和设备轻松集成。制造商提供了详细的技术文档和支持,确保用户能够顺利地进行设计和测试。此外,用户还可以访问技术支持网站获取更多帮助。

    常见问题与解决方案


    手册中还列举了一些常见的用户问题及其解决方案。例如:
    - 问题:如何确定合适的输入和输出电容?
    解决方案:建议使用至少1 µF的X7R或X5R型陶瓷电容,具体容量应根据应用需求确定。
    - 问题:遇到过热问题怎么办?
    解决方案:检查电路板布局,确保足够的散热空间。必要时增加外部散热片或采用更高导热率的电路板材料。

    总结和推荐


    综上所述,ADP160/ADP161/ADP162/ADP163 系列超低静态电流CMOS线性稳压器凭借其卓越的性能和丰富的功能,成为电池供电设备的理想选择。它们不仅具有极低的静态电流和良好的电源抑制比,而且在紧凑设计方面也有显著的优势。强烈推荐在便携式设备和电池供电设备中使用这款稳压器。

ADP162AUJZ-2.7-R7参数

参数
线路调节 0.1%/V
最小输入电压 2.2V
Iq-静态电流 1.25μA
最大输出电压 2.7V
极性 正极
输出电流 150mA
最大输入电压 5.5V
最大压差@电流 -
纹波抑制-PSRR -
稳压器数量 1
输出类型 Fixed
负载调节 0.004%/mA(Typ)
最小输出电压 2.7V
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADP162AUJZ-2.7-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP162AUJZ-2.7-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP162AUJZ-2.7-R7 ADP162AUJZ-2.7-R7数据手册

ADP162AUJZ-2.7-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.3892
10+ ¥ 11.4916
25+ ¥ 9.6945
100+ ¥ 7.6695
250+ ¥ 6.6697
500+ ¥ 6.0496
3000+ ¥ 5.5307
6000+ ¥ 5.4168
库存: 2894
起订量: 157 增量: 1
交货地:
最小起订量为:100
合计: ¥ 766.95
直接购买
加入购物车
