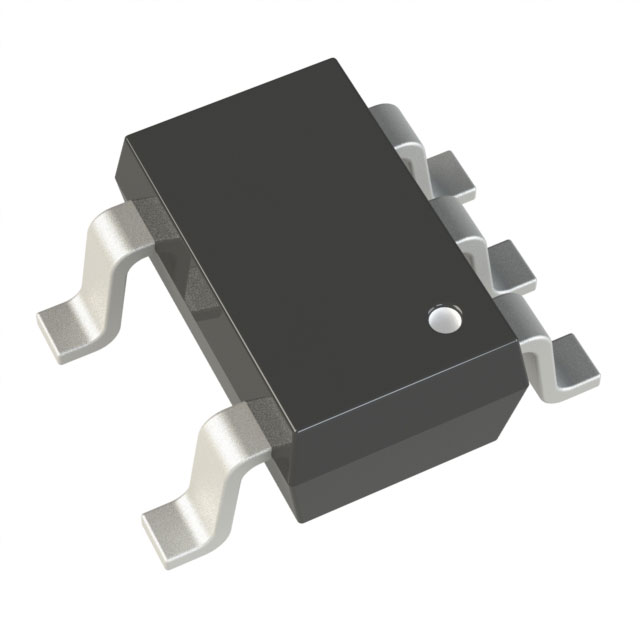

ADP1710AUJZ-1.05R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 58dB(1kHz) 50μA 正极 Fixed 150mA 1 1.05V 2.5V 1.05V 5.5V 250mV@ 150mA 0.002%/mA(Typ) 0.1%/V TSOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*870μm
供应商型号: CY-ADP1710AUJZ-1.05R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP1710AUJZ-1.05R7

ADP1710AUJZ-1.05R7概述


    产品简介


    产品类型: 低功耗线性稳压器
    主要功能: ADP1710/ADP1711是一款低电压差(LDO)线性稳压器,具有最大输出电流150mA,输入电压范围为2.5V至5.5V。通过创新的架构设计,这款稳压器能够实现非常低的接地电流,特别是在轻载条件下。
    应用领域:
    - 移动电话
    - 数码相机和音频设备
    - 便携式和电池供电设备
    - 后置DC-DC调节

    技术参数


    | 参数 | 典型值 |

    | 输入电压范围 | 2.5 V ~ 5.5 V |
    | 最大输出电流 | 150 mA |
    | 空载接地电流 | 35 μA |
    | 负载接地电流(100 μA) | 40 μA |
    | 关断电流 | <1 μA |
    | 低电压差 | 150 mV @ 150 mA |
    | 初始精度 | ±1% |
    | 输出电压噪声 | 40 μVRMS |
    | 高电源抑制比(PSRR) | 69 dB @ 1 kHz |
    | 稳定性 | 可稳定于1 μF陶瓷电容 |
    | 固定输出电压选项 | 0.75 V ~ 3.3 V (ADP1710) |
    | 可调输出电压选项 | 0.8 V ~ 5.0 V (ADP1710) |
    | 封装类型 | 5-lead TSOT |

    产品特点和优势


    - 低接地电流: 在轻负载条件下,接地电流可以低至40 μA,适用于电池供电的便携设备。
    - 高电源抑制比(PSRR): 达到69 dB @ 1 kHz,适合需要高PSRR的应用场景。
    - 低噪声: 输出噪声仅为40 μVRMS,适合对噪声敏感的应用。
    - 稳定性: 使用小尺寸1 μF陶瓷电容即可实现良好的稳定性。
    - 内置保护机制: 包括短路保护、热关断和欠压锁定电路,提高系统的可靠性和安全性。

    应用案例和使用建议


    应用场景:
    1. 移动电话: 可以用于稳定手机内部的电源供应。
    2. 数码相机和音频设备: 适用于需要稳定输出电压和高PSRR的场景。
    3. 便携式和电池供电设备: 适用于需要低功耗的设备。
    使用建议:
    - 确保输入电容靠近IN和GND引脚,输出电容靠近OUT和GND引脚。
    - 在使用ADP1711时,添加一个10 nF的旁路电容可以显著降低参考噪声并改善电源抑制比。

    兼容性和支持


    兼容性: ADP1710/ADP1711可以与其他标准的电源管理和控制芯片配合使用,提供广泛的应用兼容性。
    支持: Analog Devices提供了详尽的技术支持文档,包括典型应用电路和详细的封装尺寸信息。此外,还可以通过官方渠道获取更专业的技术支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在正常范围内,确认输入电容是否正确安装。 |
    | 输出电压不稳定 | 检查负载电流和输入电压,确保它们在推荐的范围内。 |
    | 输出噪声过大 | 添加一个外部旁路电容,尤其是在使用ADP1711时。 |
    | 温度过高 | 检查散热设计,确保有足够的铜层面积用于散热。 |

    总结和推荐



    总结

    :
    ADP1710/ADP1711是一款高性能的低电压差线性稳压器,具备低接地电流、高电源抑制比和低噪声等特点。其广泛应用于移动设备、数码相机和便携式设备等领域。该产品在轻负载条件下的优异表现使其特别适用于电池供电设备。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐在需要高电源效率和良好电源抑制比的电子设备中使用ADP1710/ADP1711。

ADP1710AUJZ-1.05R7参数

参数
负载调节 0.002%/mA(Typ)
最小输入电压 2.5V
极性 正极
最大压差@电流 250mV@ 150mA
稳压器数量 1
输出类型 Fixed
线路调节 0.1%/V
输出电流 150mA
纹波抑制-PSRR 58dB(1kHz)
最小输出电压 1.05V
Iq-静态电流 50μA
最大输入电压 5.5V
最大输出电压 1.05V
长*宽*高 2.9mm*1.6mm*870μm
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
