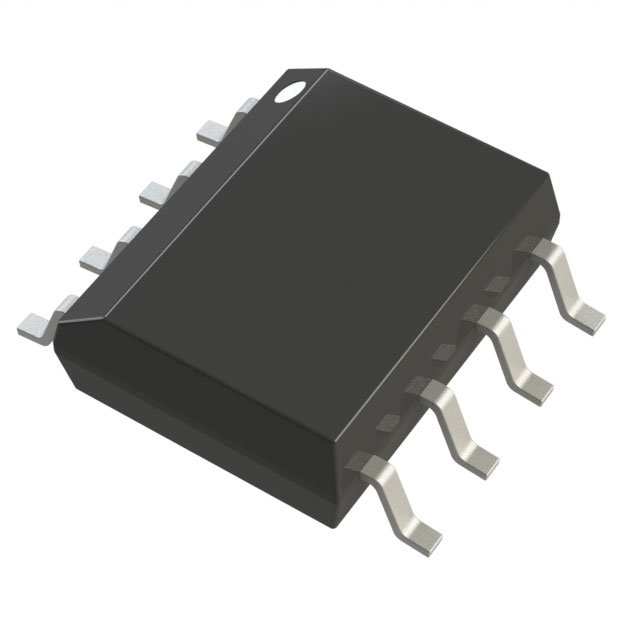

ADP1707ARDZ-1.5-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 390μA 正极 Fixed 1A 1 1.5V 2.5V 1.5V 5.5V 600mV@ 1A 0.001%/mA 0.1%/V SOP 贴片安装,黏合安装 4.9mm*3.9mm*1.65mm
供应商型号: CY-ADP1707ARDZ-1.5-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP1707ARDZ-1.5-R7

ADP1707ARDZ-1.5-R7概述


    产品简介


    ADP1706/ADP1707/ADP1708 系列是低漏电流的CMOS线性稳压器,适用于2.5V至5.5V的输入电压范围,能够提供高达1A的输出电流。这些稳压器采用先进的专有架构,以实现高电源抑制比(PSRR)和出色的负载瞬态响应。它们广泛应用于笔记本电脑、存储组件、电信设备、网络设备以及数字信号处理器(DSP)、现场可编程门阵列(FPGA)和微处理器的供电系统中。

    技术参数


    输入参数
    - 输入电压范围:2.5V 至 5.5V
    - 最大输出电流:1A
    - 关断电流:低于1µA
    输出参数
    - 最低漏电流:345mV(在1A负载下)
    - 初始精度:±1%
    - 线路/负载/温度下的精度:±2.5%
    - 输出电压选项:16个固定电压选项,范围为0.75V到3.3V(ADP1706),16个固定电压选项,范围为0.75V到3.3V(ADP1707),可调输出电压范围为0.8V至5.0V(ADP1708)
    其他特性
    - 输出电容:最小4.7μF陶瓷电容
    - 启动时间:ADP1707和ADP1708约为100μs;ADP1706可通过外部软启动电容调节启动时间
    - 电流限制阈值:1.1A至1.8A
    - 热关断阈值:150°C
    - 启动时的热关断滞回:15°C

    产品特点和优势


    ADP1706/ADP1707/ADP1708 的显著特点是其高精度、低漏电流和出色的瞬态响应性能。这些特性使得该系列产品非常适合于对电源管理要求极高的应用场景。其低功耗特性和宽输入电压范围进一步提升了其适用性和灵活性。此外,内置的软启动功能有效减少了启动时的浪涌电流,提高了系统的可靠性。

    应用案例和使用建议


    典型应用电路
    - 图1:ADP1706 固定输出电压3.3V
    - 图2:ADP1707 输出电压跟踪
    - 图3:ADP1708 可调输出电压0.8V至5.0V
    使用建议
    1. 选择合适的输出电容:为了获得最佳性能,建议使用4.7μF或更大容量的陶瓷电容连接到OUT端,确保良好的瞬态响应。
    2. 合理配置软启动电容:对于需要控制启动过程的应用,可以使用外部软启动电容来设置启动时间。例如,在ADP1706中,可以通过连接一个小的陶瓷电容到SS引脚来调节启动时间。
    3. 注意温度影响:由于工作温度范围较广(-40°C至+125°C),在极端温度条件下使用时,需要考虑温漂可能对输出电压的影响。

    兼容性和支持


    ADP1706/ADP1707/ADP1708 提供两种封装形式:8引脚裸露焊盘SOIC和3mm×3mm 8引脚裸露焊盘LFCSP。这两种封装形式均适合在空间受限的环境中使用,同时也提供了良好的热性能。ADP1706支持外部软启动,而ADP1707具备跟踪功能,ADP1708则支持可调输出电压。厂商提供的技术支持和维护服务能够帮助用户更好地了解产品的应用方法,解决可能出现的问题。

    常见问题与解决方案


    1. 问题:如何设置输出电压?
    - 解决方案:对于ADP1706和ADP1707,可以使用16种预设的输出电压选项。而对于ADP1708,则通过外部电阻分压器设置输出电压。
    2. 问题:如何避免过载电流?
    - 解决方案:ADP1706/ADP1707/ADP1708 内置有过流保护功能,一旦检测到电流超过设定阈值,将会自动切断输出,防止损坏设备。
    3. 问题:如何避免过热情况?
    - 解决方案:产品具有热关断功能,当芯片温度达到150°C时会自动关闭,同时热关断具有15°C的滞回,保证稳定运行。

    总结和推荐


    综上所述,ADP1706/ADP1707/ADP1708 系列在电源管理方面表现出色,拥有卓越的精度、低功耗和快速的瞬态响应能力。该系列产品特别适用于需要高可靠性的工业和消费类电子产品中。强烈推荐给那些对电源性能有较高要求的应用场景。此外,厂商提供的技术支持和服务也进一步增强了该系列产品的市场竞争力。

ADP1707ARDZ-1.5-R7参数

参数
Iq-静态电流 390μA
稳压器数量 1
最小输入电压 2.5V
最大输出电压 1.5V
最大输入电压 5.5V
负载调节 0.001%/mA
最大压差@电流 600mV@ 1A
输出电流 1A
线路调节 0.1%/V
最小输出电压 1.5V
输出类型 Fixed
极性 正极
纹波抑制-PSRR -
长*宽*高 4.9mm*3.9mm*1.65mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADP1707ARDZ-1.5-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
