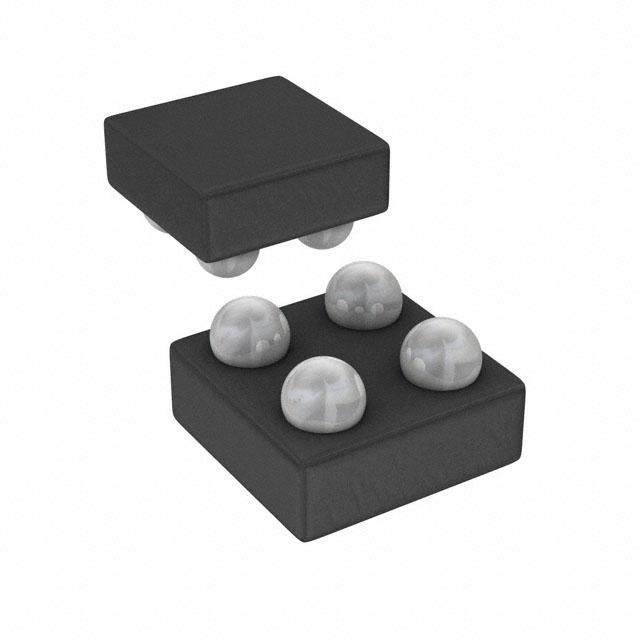

ADP162ACBZ-3.2-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 72dB 1.25μA 正极 Fixed 150mA 1 3.2V 2.2V 3.2V 5.5V 195mV 0.004%/mA(Typ) 0.1%/V BGA 贴片安装,黏合安装 960μm*960μm*360μm
供应商型号: CY-ADP162ACBZ-3.2-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP162ACBZ-3.2-R7

ADP162ACBZ-3.2-R7概述


    产品简介


    ADP160/ADP161/ADP162/ADP163 Ultralow Quiescent Current, CMOS线性稳压器 是一款高性能的线性电压调节器,专为超低静态电流需求而设计。它们能够在宽泛的输入电压范围内(2.2V至5.5V)提供高达150mA的输出电流。这些产品特别适用于需要高效能、高稳定性的空间受限应用,如移动电话、数字相机、便携式和电池供电设备、后DC-DC转换器以及便携式医疗设备等领域。

    技术参数


    - 输入电压范围: 2.2V至5.5V
    - 最大输出电流: 150mA
    - 最低关断电流: <50nA
    - 最小输出噪声: 80μV(10Hz至100kHz)
    - 电源抑制比(PSRR): 72dB(100Hz,3.3V输出)
    - 最大输出电流下的dropout电压: 195mV
    - 绝对最高温度额定值: 结温-40°C到+125°C
    - 封装类型: 5-引脚TSOT,4球,0.5mm间距WLCSP

    产品特点和优势


    ADP160/ADP161/ADP162/ADP163 的主要特点是其极低的静态电流(560nA),使其成为延长便携设备电池寿命的理想选择。此外,其具备的高精度输出电压、优秀的负载调节能力和快速启动时间(1.1ms)进一步增强了产品的可靠性和响应速度。该系列还具有出色的过流保护和热保护机制,确保设备在不利条件下的安全运行。

    应用案例和使用建议


    典型应用场景 包括手机、数码相机、便携式音频设备、电池供电设备以及便携式医疗设备等。例如,在一个典型的手机电路中,该稳压器可以用于为内部电路板上的微处理器和其他组件提供稳定的直流电压。
    使用建议:为了确保最佳性能,建议使用X7R或X5R类型的陶瓷电容器作为输入和输出电容,并且电容器的ESR应低于0.2Ω。此外,正确配置EN引脚可以实现逻辑控制的开启和关闭功能,提高系统灵活性。

    兼容性和支持


    兼容性:这些稳压器可与任何遵循标准逻辑电平规范的微控制器和FPGA无缝对接。它们提供两种输出版本——固定输出电压和可调输出电压,适用于不同的应用场景。
    厂商支持:Analog Devices 提供详尽的技术文档和支持服务,包括原理图设计、仿真工具、样品请求和定制化咨询等,以帮助客户快速上手并充分利用产品的功能。

    常见问题与解决方案


    1. 问题: 输出电压波动过大?
    - 解决方案: 确认所有连接电容符合推荐规格,并确保正确的电容ESR值。
    2. 问题: 静态电流过高?
    - 解决方案: 检查电路中的负载电流是否超出推荐范围,同时确保启用EN引脚以降低静态电流。
    3. 问题: 设备过热?
    - 解决方案: 确保良好的散热设计,必要时添加散热片或采用更高热阻率的封装形式。

    总结和推荐


    综上所述,ADP160/ADP161/ADP162/ADP163 是一款卓越的线性稳压器,尤其适合于便携式和电池供电的应用场合。其超低静态电流、高精度输出和良好的保护特性使得该系列产品在市场上具有很强的竞争优势。因此,强烈推荐此款产品用于对效率和可靠性要求高的应用领域。

ADP162ACBZ-3.2-R7参数

参数
输出类型 Fixed
最小输出电压 3.2V
最小输入电压 2.2V
最大输入电压 5.5V
纹波抑制-PSRR 72dB
线路调节 0.1%/V
负载调节 0.004%/mA(Typ)
稳压器数量 1
极性 正极
输出电流 150mA
Iq-静态电流 1.25μA
最大输出电压 3.2V
最大压差@电流 195mV
长*宽*高 960μm*960μm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带装
