LT1528CT#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 67dB(120Hz) 750μA 正极 Adjustable(fixed) 3A 1 3.3V 3.9V 14V 15V 850mV@ 3A 15 mV 1.5mV TO-220-5 通孔安装 4.57mm(高度)
供应商型号: CY-LT1528CT#PBF
供应商: Avnet
标准整包数: 1

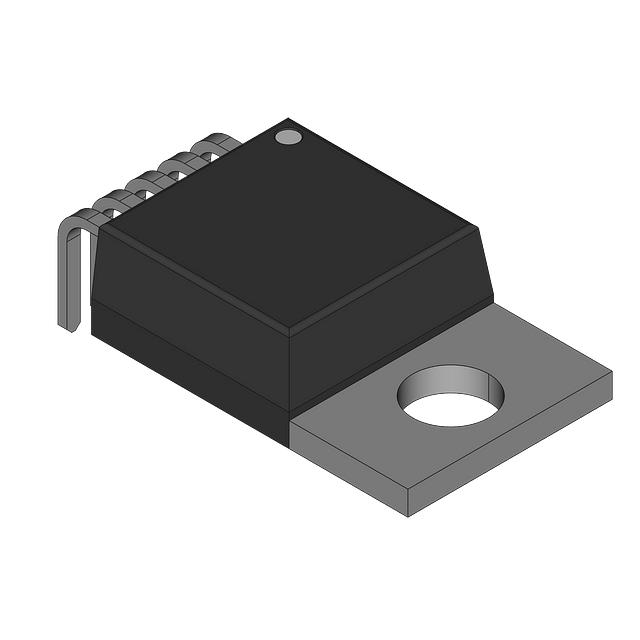

ANALOG DEVICES LDO稳压器 LT1528CT#PBF

LT1528CT#PBF概述


    产品简介


    LT1528低压差稳压器
    类型: 低压差稳压器
    主要功能: 专为微处理器设计的3A低输出电压稳压器
    应用领域:
    - 微处理器应用
    - 开关电源后置稳压器
    - 5V到3.3V逻辑调节器
    - 带关闭功能的微处理器电源

    技术参数


    - 输出电流: 3A
    - 关断电流: 125μA
    - 静态电流: 400μA
    - 输出电压: 3.3V(固定)
    - 浪涌电流抑制: 67dB
    - 负载调整率: 30mV(典型值)
    - 线性调整率: 1.5mV/V
    - 瞬态响应时间: 亚微秒级
    - 工作温度范围: -65°C 至 150°C
    - 封装类型: 5-lead TO-220 和 5-lead DD-PAK

    产品特点和优势


    LT1528 作为一款3A低压差稳压器,在微处理器应用中具有快速瞬态响应的优势。它具有最低600mV的压降,适用于3A输出电流,且在关机状态下仅消耗125μA的电流,使得系统功耗大大降低。另外,该稳压器具备反向输入和输出保护功能,可以有效避免电路过载和反向电压损坏的风险。它的高精度、快速响应和低静态电流等特点使其成为高性能电子系统的重要组成部分。

    应用案例和使用建议


    应用案例:
    LT1528 可以广泛应用于需要高效电源管理的系统中,例如数据中心服务器、笔记本电脑和其他移动计算设备。由于其出色的瞬态响应和高效率,特别适合处理频繁负载变化的应用场景。
    使用建议:
    为了充分发挥LT1528的性能,建议在实际应用中选择合适的输出电容值。例如,3.3μF的输出电容可以保证基本稳定,而更高容量的电容将有助于提高瞬态响应。此外,在高负载情况下,可以通过外部电阻分压器来调整输出电压至所需范围。

    兼容性和支持


    LT1528 支持与多种电子元件的兼容,包括具有5V逻辑输入的微控制器。如果需要更高输入电压,建议联系制造商获取技术支持。制造商还提供了详细的技术文档和在线支持资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保输出电容值足够大,并正确连接反馈网络 |
    | 关机时电流过高 | 检查是否短路或连接错误,确保SHDN引脚正确接地 |
    | 稳压器过热 | 减小负载电流或改进散热设计 |

    总结和推荐


    总结:
    LT1528 是一款专为微处理器应用设计的3A低压差稳压器,具有出色的小压差特性、快速瞬态响应和低静态电流。此外,它还提供反向输入和输出保护,确保系统在各种复杂环境下的可靠运行。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐 LT1528 用于需要高性能电源管理的电子系统中。无论是数据中心服务器还是移动计算设备,LT1528 都能提供稳定可靠的电源供应。

LT1528CT#PBF参数

参数
极性 正极
最大输入电压 15V
输出电流 3A
最小输入电压 3.9V
最小输出电压 3.3V
线路调节 1.5mV
稳压器数量 1
负载调节 15 mV
纹波抑制-PSRR 67dB(120Hz)
Iq-静态电流 750μA
最大输出电压 14V
最大压差@电流 850mV@ 3A
输出类型 Adjustable(fixed)
长*宽*高 4.57mm(高度)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

LT1528CT#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1528CT#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1528CT#PBF LT1528CT#PBF数据手册

LT1528CT#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
