LT6660JCDC-5#TRPBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 20ppm/℃ 240μA fixed 20mA 4ppmrms 4ppmp-p 5V 5V ±0.4% DFN 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: LT6660JCDC-5#TRPBF
供应商: 期货订购
标准整包数: 2500

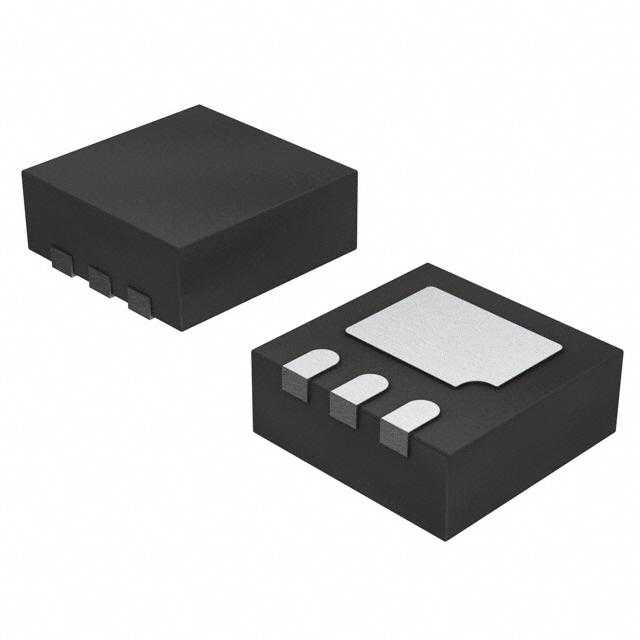

ANALOG DEVICES 电压基准芯片 LT6660JCDC-5#TRPBF

LT6660JCDC-5#TRPBF概述

    LT6660 微功率精密参考电压系列:微型化与高精度的完美结合

    产品简介


    LT6660 是一款由 Linear Technology 推出的微功率串联参考电压集成电路,专为需要高精度和低漂移的低功耗应用而设计。其独特的组合使得该产品能够提供极高的准确度和温度稳定性,同时占用最小的封装空间。这一系列参考电压被广泛应用于手持仪器、精密调节器、模数转换器、电源管理及传感器模块等领域。

    技术参数


    以下是 LT6660 系列的主要技术参数:
    | 参数名称 | 描述 |

    | 输入电压范围 | 0.9V 至 20V |
    | 最大输入电压 | 30V |
    | 最大输出电流 | 20mA |
    | 输出电压选项 | 2.5V、3V、3.3V、5V 和 10V |
    | 温度系数 | 最大 20ppm/°C |
    | 准确度 | 最大 ±0.2% |
    | 最大漂移 | 长期漂移 < 100ppm/√kHr |
    | 负载调节率 | 最小值 10ppm/mA |
    | 工作温度范围 | -40°C 至 +85°C |
    产品特点与优势
    1. 微功率设计:低功耗设计使得该产品特别适用于电池供电设备,显著延长电池寿命。
    2. 无输出电容需求:无需外部补偿电容,有助于节省空间并满足快速响应的应用需求。
    3. 出色的温度稳定性:通过激光调阻和曲率补偿技术实现低漂移性能(最大 20ppm/°C)。
    4. 优异的输出电流能力:提供高达 20mA 的输出电流,保证了多种应用场景的需求。
    5. 引脚数量与封装小巧:采用 3 引脚 2mm × 2mm × 0.75mm 的 DFN 封装,是紧凑设计的理想选择。
    应用案例与使用建议
    典型应用场景:
    - 手持式医疗设备:利用其微功率设计特点,确保在有限电量下长时间运行。
    - 精密电源系统:如工业控制中的精密调节器,保证供电的稳定性和可靠性。
    - 数据采集系统:与 ADC/DAC 搭配使用,提升信号处理的精确度。
    使用建议:
    - 在高温环境下使用时,避免超过 85°C 的结温以减少热滞效应的影响。
    - 为确保最佳性能,建议在输入端增加一个至少 0.1µF 的去耦电容。
    兼容性与支持
    LT6660 可与各种主流微控制器和电路设计无缝集成。制造商提供详细的参考设计文档和支持服务,包括技术支持、样片申请以及生产批次质量监控,帮助客户加速产品开发周期。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压出现较大波动 | 检查输入电压是否超出范围,并适当增加滤波电容。 |
    | 高温下性能不稳定 | 控制电路板温度低于 85°C,确保良好的散热设计。 |
    | 设备整体功耗过高 | 降低负载电流,或更换为更低功耗版本的 LT6660。 |
    总结与推荐
    综上所述,LT6660 系列凭借其紧凑的尺寸、卓越的性能指标和广泛的适用性,在众多行业中表现出色。对于需要高精度、低功耗和紧凑封装的应用场景,LT6660 是理想的选择。建议优先考虑这款产品作为核心参考电压芯片使用,特别是在需要严格控制电源性能的设备中。
    推荐指数:★★★★★

LT6660JCDC-5#TRPBF参数

参数
温度系数 20ppm/℃
精度 ±0.4%
最大串联VREF—输入电压 -
输出电流 20mA
工作电源电流 240μA
噪声 - 0.1Hz 至 10Hz 4ppmp-p
电流 - 阴极 -
输出类型 fixed
最大输出电压 5V
最小输出电压 5V
噪声 - 10Hz 至 10KHz 4ppmrms
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售

LT6660JCDC-5#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6660JCDC-5#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT6660JCDC-5#TRPBF LT6660JCDC-5#TRPBF数据手册

LT6660JCDC-5#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
