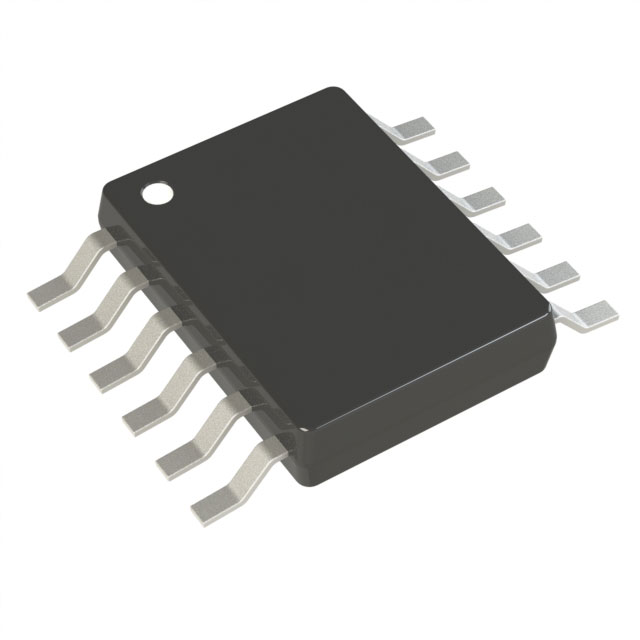

LT3065EMSE#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 85dB(120Hz) 110μA 正极 Adjustable 500mA 1 600mV 1.8V 40V 45V 510mV@ 500mA 4mV 3mV SOP 贴片安装 4.04mm*3mm*860μm
供应商型号: 4027606
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT3065EMSE#PBF

LT3065EMSE#PBF概述

    LT3065 系列低噪声线性稳压器

    产品简介


    LT3065 系列 是一款超低噪声、低静态电流的线性稳压器(LDO),适用于输入电压范围为 1.6V 至 45V 的多种场合。该系列提供固定输出电压选项(如 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V)以及可调输出版本。每个型号都具有出色的电源管理功能,例如可编程的精确限流、软启动及低噪声输出。LT3065 适用于电池供电系统、汽车电源供应、工业电源供应和航空电子电源等多种应用场景。

    技术参数


    - 输入电压范围: 1.6V 至 45V
    - 输出电流: 500mA
    - 最大输入-输出差分电压: 50V (IN) / -40V (OUT)
    - 输出电压精度: ±2%
    - 负载调整率: 33.4mV (典型值,ILOAD从1mA至500mA)
    - 线性调整率: 29.2mV (典型值,输入电压从2.2V到45V)
    - 工作温度范围:
    - 标准级 (E, I): -40°C 至 125°C
    - 扩展级 (MP): -55°C 至 150°C
    - 高温级 (H): -40°C 至 150°C
    - 封装: 10 引脚 3mm × 3mm DFN 和 12 引脚 MSOP
    - 尺寸: 3mm × 3mm (DFN), 3.9mm × 4.9mm (MSOP)

    产品特点和优势


    1. 高精度限流: LT3065 可以通过外部电阻实现准确到±10%的限流功能。
    2. 低噪声: 输出噪声仅为 25μVrms (10Hz 至 100kHz),非常适合对噪声敏感的应用场合。
    3. 稳定的瞬态响应: 使用低 ESR 陶瓷电容器(最小 3.3μF)可以优化瞬态响应。
    4. 过热保护和反向电流保护: 包括热关断和反向电流保护在内的内部保护电路,增强了产品的可靠性。
    5. 多种输出电压选择: 提供固定输出电压和可调输出电压两种版本,满足不同的应用需求。

    应用案例和使用建议


    1. 车载电源供应: LT3065 可以用于汽车电子系统中,作为稳压电源使用,特别是在电池供电系统中表现出色。
    2. 便携式仪器: 在需要低功耗、低噪声且稳定输出的应用场合,LT3065 也表现出色,如医疗设备或便携式测量工具。
    3. 电池供电系统: 由于其宽广的输入电压范围和低静态电流,LT3065 特别适合电池供电的设备。
    使用建议:
    - 当使用 LT3065 进行设计时,建议选用适当的输出电容以确保稳定性,同时注意散热问题,特别是在高温环境下工作时。
    - 调整外部限流电阻值时,应注意选择合适的阻值以达到预期的限流效果。

    兼容性和支持


    LT3065 支持与各种主流的微控制器和传感器兼容。供应商 Analog Devices 提供详细的技术文档和支持服务,用户可以访问其官方网站获取更多信息和下载相关资料。

    常见问题与解决方案


    1. 问题: 产品在高温环境中工作时,输出电压不稳定。
    - 解决方法: 检查散热措施是否到位,确保产品的工作温度不超过其额定范围。
    2. 问题: 产品出现过载保护时,无法正常复位。
    - 解决方法: 检查输入电压和负载条件,确认是否在额定范围内。如果存在异常,需适当调整输入电压或减小负载。

    总结和推荐


    LT3065 系列是一款高性能的低噪声线性稳压器,具备广泛的输入电压范围、高精度限流、出色的瞬态响应等特点。其适用范围广泛,特别适合于车载电源、便携式设备和工业控制系统等应用场合。凭借其卓越的性能和广泛的温度适应性,推荐使用 LT3065 系列产品以提升系统的稳定性和可靠性。

LT3065EMSE#PBF参数

参数
最小输入电压 1.8V
最大输入电压 45V
负载调节 4mV
极性 正极
最大压差@电流 510mV@ 500mA
Iq-静态电流 110μA
最小输出电压 600mV
稳压器数量 1
输出类型 Adjustable
最大输出电压 40V
纹波抑制-PSRR 85dB(120Hz)
输出电流 500mA
线路调节 3mV
长*宽*高 4.04mm*3mm*860μm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT3065EMSE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3065EMSE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3065EMSE#PBF LT3065EMSE#PBF数据手册

LT3065EMSE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 64.6595
10+ ¥ 42.9292
37+ ¥ 35.2216
111+ ¥ 30.4756
259+ ¥ 27.628
518+ ¥ 26.9067
1036+ ¥ 26.5396
2516+ ¥ 26.1726
库存: 93
起订量: 28 增量: 1
交货地:
最小起订量为:10
合计: ¥ 429.29
