LT1764AEQ-3.3#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 63dB(120Hz) 1.5mA 正极 Fixed 3A 1 3.3V 2.7V 3.3V 20V 660mV@ 3A 12mV 10mV DDPAK-5 贴片安装 4.57mm(高度)
供应商型号: 4027281
供应商: 海外现货
标准整包数: 1

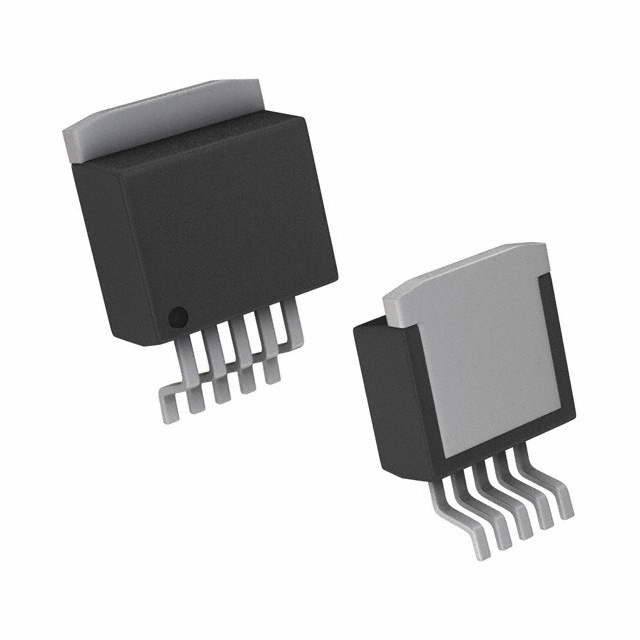

ANALOG DEVICES LDO稳压器 LT1764AEQ-3.3#PBF

LT1764AEQ-3.3#PBF概述


    产品简介


    LT1764A系列低压差线性稳压器是专为快速瞬态响应而设计的高性能器件。该系列产品能够提供高达3A的输出电流,并且具备低噪声特性,非常适合对电源噪声要求极高的应用场合,如敏感的射频(RF)供电系统。
    主要功能
    - 高输出电流: 可提供高达3A的输出电流。
    - 快速瞬态响应: 非常适合需要快速响应的应用。
    - 低输出电压噪声: 适用于对噪声敏感的RF应用。
    - 宽输入电压范围: 支持从2.7V到20V的输入电压范围。
    - 内部保护机制: 包括反向电池保护、电流限制、热关断及反向电流保护。
    - 多种固定和可调输出电压版本: 固定输出电压有1.5V、1.8V、2.5V和3.3V,也可通过调节获得1.21V到20V的输出电压。
    应用领域
    - 射频(RF)供电系统
    - 逻辑电源供应
    - 开关电源后级稳压
    - 工业控制设备
    - 通信设备

    技术参数


    | 参数 | 描述 |

    | 输出电流 | 最大3A |
    | 滴漏电压 | 3A负载下滴漏电压为340mV |
    | 噪声水平 | 10Hz至100kHz范围内噪声40µVRMS |
    | 待机电流 | 1mA |
    | 输入电压范围 | 2.7V至20V |
    | 固定输出电压 | 1.5V, 1.8V, 2.5V, 3.3V |
    | 可调输出电压 | 1.21V至20V |
    | 关机待机电流 | <1µA |
    | 稳定性 | 最低10µF输出电容即可稳定 |
    | 封装形式 | 5引脚TO-220, DD和16引脚FE |

    产品特点和优势


    LT1764A系列具有多个显著特点和优势:
    - 卓越的瞬态响应性能: 能够快速应对负载变化,保持稳定的输出电压。
    - 低输出噪声: 在敏感的射频应用中表现出色,显著降低了干扰。
    - 宽输入电压范围: 提高了器件的灵活性和适用性。
    - 低功耗: 即使在满载情况下,也能保持较低的待机电流。
    - 内置保护功能: 提供了可靠的电路保护,确保长期运行的安全性。

    应用案例和使用建议


    典型应用案例
    1. 逻辑电源供应
    - 案例描述: LT1764A可用于为3.3V逻辑芯片提供稳定的供电,确保系统可靠运行。
    - 使用建议: 选择合适的输出电容以确保最佳稳定性。对于大多数应用,10µF的陶瓷电容已足够。

    2. 开关电源后级稳压
    - 案例描述: 在高效率开关电源后级使用LT1764A进行输出稳压,以提高系统的整体效率和稳定性。
    - 使用建议: 注意输入电压的选择,避免在输入电压过低时造成输出不稳。
    使用建议
    - 正确选择输出电容: 为了保证良好的瞬态响应性能,建议使用至少10µF的陶瓷电容作为输出电容。
    - 合理设置输入电压: 根据不同的输出电压和负载情况,适当调整输入电压范围,以确保最优性能。

    兼容性和支持


    - 兼容性: LT1764A系列支持多种封装,适用于不同应用场景。此外,该系列与常见的陶瓷电容兼容,进一步提升了其灵活性。
    - 技术支持: 制造商提供详尽的技术文档和支持,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问题: LT1764A在启动过程中出现输出电压不稳定的情况。
    - 解决方案: 检查输入电压和电容配置,确保正确的输入电压范围和适当的输出电容值。

    2. 问题: 产品在高温环境下运行时性能下降。
    - 解决方案: 根据制造商的指导,选择适当的散热措施,确保温度不超过额定范围。

    总结和推荐


    LT1764A系列是一款集多种优异性能于一身的低压差线性稳压器,尤其适用于需要快速瞬态响应和低噪声的射频供电系统。凭借其卓越的性能和广泛的适用范围,推荐给需要稳定电源输出的应用场合。无论是逻辑电源还是开关电源后级稳压,LT1764A都能提供可靠的解决方案。建议根据具体应用需求选择合适的型号和配置,以达到最佳效果。

LT1764AEQ-3.3#PBF参数

参数
最大输入电压 20V
最小输入电压 2.7V
纹波抑制-PSRR 63dB(120Hz)
线路调节 10mV
最大输出电压 3.3V
负载调节 12mV
Iq-静态电流 1.5mA
稳压器数量 1
极性 正极
最小输出电压 3.3V
最大压差@电流 660mV@ 3A
输出电流 3A
输出类型 Fixed
长*宽*高 4.57mm(高度)
通用封装 DDPAK-5
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT1764AEQ-3.3#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1764AEQ-3.3#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1764AEQ-3.3#PBF LT1764AEQ-3.3#PBF数据手册

LT1764AEQ-3.3#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 104.8043
10+ ¥ 70.456
50+ ¥ 57.8759
100+ ¥ 53.4083
250+ ¥ 52.4085
500+ ¥ 51.9023
1000+ ¥ 51.396
库存: 51
起订量: 18 增量: 1
交货地:
最小起订量为:10
合计: ¥ 704.56
