ADR06AKSZ-REEL7

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 25ppm/℃ 1mA Fixed 10mA 10µVp-p 3V 36V 3V ±0.2% SC-70-5 贴片安装,黏合安装 2mm*1.25mm*900μm
供应商型号: 4030944
供应商: 海外现货
标准整包数: 1

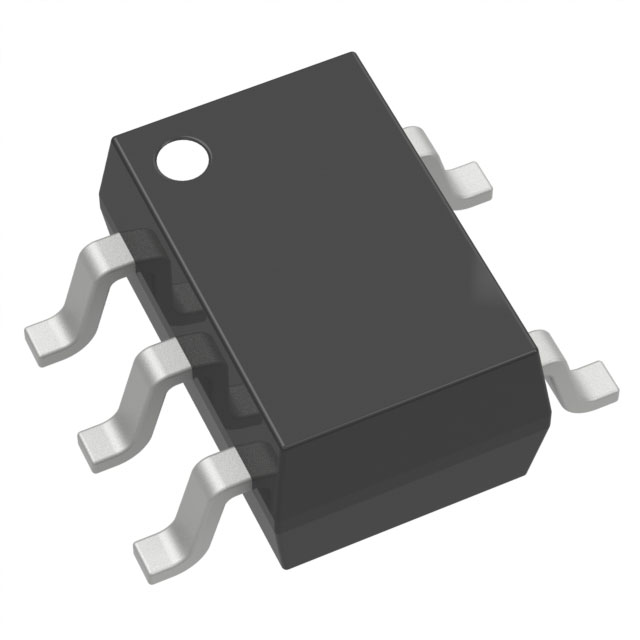

ANALOG DEVICES 电压基准芯片 ADR06AKSZ-REEL7

ADR06AKSZ-REEL7概述


    产品简介


    AD系列电压参考芯片(包括ADR01、ADR02、ADR03和ADR06)是精密的电压参考器件,提供10.0 V、5.0 V、2.5 V和3.0 V四种输出电压选项。这些芯片在数据采集系统、高分辨率转换器、工业过程控制系统、精密仪器和汽车电池监控等领域有着广泛的应用。它们具有小型封装和宽工作范围的特点,适用于空间受限和通用应用场合。

    技术参数


    - 输出电压:
    - ADR01: 10.0 V
    - ADR02: 5.0 V
    - ADR03: 2.5 V
    - ADR06: 3.0 V
    - 初始精度:
    - ADR01: A/B/C等级 -10/+10 mV,-0.1%/+0.1%
    - ADR02: A/B/C等级 -5/+5 mV,-0.06%/+0.06%
    - ADR03: A/B/C等级 -5/+5 mV,-0.06%/+0.06%
    - 温度系数:
    - ADR01: A级 3~10 ppm/°C(8-lead SOIC)
    - ADR02: A级 3~10 ppm/°C(8-lead SOIC)
    - 滴落电压(VDO): 2 V
    - 线性调节率(ΔVO/ΔVIN): 7~30 ppm/V
    - 负载调节率(ΔVO/ΔILOAD): 40~70 ppm/mA
    - 静态电流(IIN): 0.65~1 mA
    - 电压噪声(eN p-p): 0.1 Hz ~ 10.0 Hz,20 μV p-p
    - 纹波抑制比(RRR): 输入频率(fIN)=10 kHz时,-75 dB

    产品特点和优势


    ADR01/ADR02/ADR03/ADR06的主要特点包括:
    - 超紧凑封装:提供SC70、TSOT和8-lead SOIC封装。
    - 低温度系数:确保温度变化对输出电压的影响最小。
    - 高精度:初始精度高达±0.1%。
    - 低功耗:在典型应用中的功耗极低。
    - 宽工作温度范围:适用于-40°C到+125°C的极端环境。
    - 内置温度传感器:可在一定范围内进行温度测量。
    - 兼容性强:与行业标准REF01/REF02/REF03引脚兼容。

    应用案例和使用建议


    应用案例
    1. 数据采集系统:在需要高精度电压参考的应用中,如工业控制系统和医疗设备。
    2. 精密仪器:用于温度控制和精度要求高的仪器仪表。
    3. 汽车电池监控:提供稳定电压参考,帮助监测汽车电池状态。
    使用建议
    1. 选择合适的封装:根据具体的应用需求选择SC70、TSOT或SOIC封装。
    2. 注意工作环境:在极端温度下,确保工作在额定温度范围内。
    3. 合理布局:避免外部干扰源,特别是在有高噪声环境的情况下。

    兼容性和支持


    ADR01/ADR02/ADR03/ADR06与行业标准REF01/REF02/REF03引脚兼容,便于替代现有设计。制造商提供详尽的技术支持,包括详细的规格表和应用指南。

    常见问题与解决方案


    - 问题1: 如何调整输出电压?
    - 解决方法: 利用TRIM引脚,通过外部电阻网络进行微调。
    - 问题2: 温度传感器如何使用?
    - 解决方法: 利用TEMP引脚连接外部缓冲器和简单电阻网络进行温度监测和近似计算。
    - 问题3: 静态电流过高如何处理?
    - 解决方法: 检查电路设计是否合理,是否存在不必要的电源路径。

    总结和推荐


    总体而言,ADR01/ADR02/ADR03/ADR06以其高精度、宽工作温度范围和高可靠性,在精密电子设备的设计中展现出显著的优势。特别是对于那些需要小体积、高精度且能够在恶劣环境中工作的应用来说,这些器件是理想的选择。因此,我们强烈推荐使用这些电压参考芯片。

ADR06AKSZ-REEL7参数

参数
工作电源电流 1mA
最小输出电压 3V
噪声 - 0.1Hz 至 10Hz 10µVp-p
精度 ±0.2%
最大输出电压 3V
温度系数 25ppm/℃
电流 - 阴极 -
输出类型 Fixed
输出电流 10mA
噪声 - 10Hz 至 10KHz -
最大串联VREF—输入电压 36V
长*宽*高 2mm*1.25mm*900μm
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADR06AKSZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADR06AKSZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES ADR06AKSZ-REEL7 ADR06AKSZ-REEL7数据手册

ADR06AKSZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.7919
10+ ¥ 29.2733
25+ ¥ 28.0077
100+ ¥ 26.7421
250+ ¥ 25.4892
500+ ¥ 24.2362
3000+ ¥ 22.9706
6000+ ¥ 21.705
库存: 1390
起订量: 43 增量: 1
交货地:
最小起订量为:25
合计: ¥ 700.19
直接购买
加入购物车
