LT3008ITS8-5#TRMPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 54dB(120Hz) 6μA 正极 Fixed 20mA 1 5V 2V 5V 45V 500mV@ 20mA 42mV 25mV TSOT-23-8 贴片安装,黏合安装 2.9mm(长度)
供应商型号: 4407468
供应商: 海外现货
标准整包数: 1

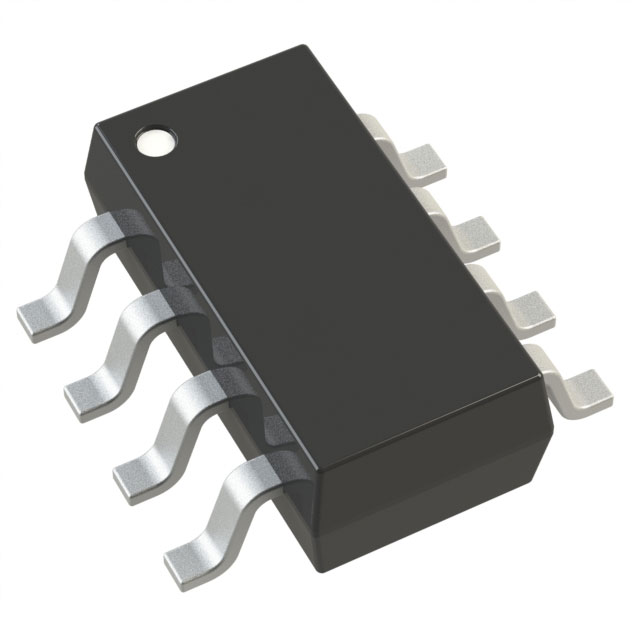

ANALOG DEVICES LDO稳压器 LT3008ITS8-5#TRMPBF

LT3008ITS8-5#TRMPBF概述

    LT3008系列低压差线性稳压器

    1. 产品简介


    LT3008系列是由Linear Technology公司生产的微功率低压差(LDO)线性稳压器。这些稳压器适用于需要适度输出驱动能力和超低待机电流消耗的应用。LT3008系列包括固定输出电压版本(如1.2V、1.5V、1.8V、2.5V、3.3V和5V)和可调输出电压版本(范围为0.6V至44.5V),提供6引脚DFN封装和8引脚TSOT-23封装两种选择。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 2.0V 至 45V |
    | 输出电流 | 20mA |
    | 低压差电压 | 300mV |
    | 空载静态电流 | 3μA |
    | 关断静态电流 | <1μA |
    | 最大负载电流 | 20mA |
    | 工作温度范围 | -40°C 至 125°C |
    | 封装类型 | 6引脚DFN,8引脚TSOT-23 |
    | 输出电压精度 | ±2% |

    3. 产品特点和优势


    - 超低静态电流:静态电流仅为3μA,适合电池供电系统。
    - 宽输入电压范围:输入电压范围广,从2.0V到45V,适应多种电源环境。
    - 高效率:低压差电压仅为300mV,保证高效率输出。
    - 稳定性:采用低ESR陶瓷电容器,最小值仅需2.2μF,确保稳定输出。
    - 内置保护电路:包括电流限制、热限保护、反向电池保护和反向电流保护。
    - 多种封装:提供DFN和TSOT-23两种封装形式,方便不同应用场景的选择。

    4. 应用案例和使用建议


    - 电池供电系统:由于静态电流极低,适合用于电池供电的便携设备。
    - 远程监控:可作为远程监控系统的电源管理组件,减少功耗,延长设备寿命。
    - 工业应用:适用于低功耗工业应用,如智能传感器节点。
    使用建议:
    - 在设计系统时,考虑到LT3008的输入电压范围,选择合适的输入电源以确保其正常工作。
    - 考虑使用低ESR陶瓷电容器,以获得最佳的稳定性。
    - 为了提高效率,确保输入电压不超过所需的最小值,避免长时间处于低压差状态。

    5. 兼容性和支持


    LT3008系列稳压器具有广泛的兼容性,能够与各种电子元件和设备配合使用。厂商提供了详细的技术文档和支持服务,帮助客户解决应用过程中可能遇到的问题。

    6. 常见问题与解决方案


    1. 问题:在高负载下出现输出电压不稳定的情况。
    - 解决方案:检查外部电容器是否符合规格要求,并确保使用低ESR的陶瓷电容器。
    2. 问题:在低电压下出现低压差电压不足的情况。
    - 解决方案:确认输入电压满足最低输入电压要求,特别是在最大负载情况下。
    3. 问题:设备在关机状态下仍有电流消耗。
    - 解决方案:检查并确保正确配置关机引脚(SHDN),避免不必要的电流消耗。

    7. 总结和推荐


    LT3008系列低压差线性稳压器是一款高性能的产品,具备超低静态电流、宽输入电压范围和高效率等特点。它特别适合于电池供电系统、远程监控和低功耗工业应用。其内置的保护电路和详细的用户指南使其成为应用开发的理想选择。因此,强烈推荐使用LT3008系列稳压器。

LT3008ITS8-5#TRMPBF参数

参数
最大输出电压 5V
输出类型 Fixed
负载调节 42mV
稳压器数量 1
输出电流 20mA
Iq-静态电流 6μA
极性 正极
最大压差@电流 500mV@ 20mA
线路调节 25mV
纹波抑制-PSRR 54dB(120Hz)
最小输入电压 2V
最小输出电压 5V
最大输入电压 45V
长*宽*高 2.9mm(长度)
通用封装 TSOT-23-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LT3008ITS8-5#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3008ITS8-5#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3008ITS8-5#TRMPBF LT3008ITS8-5#TRMPBF数据手册

LT3008ITS8-5#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
