LT3091HT7#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 85dB~20dB(120Hz~1MHz) 50.5μA 负极 Adjustable式 1.5A 1 0V 36V 32V 36V 525mV@ 1.5A 1.2 mV 2.5 uV/V TO-220-7 通孔安装
供应商型号: LT3091HT7#PBF
供应商: 期货订购
标准整包数: 1000

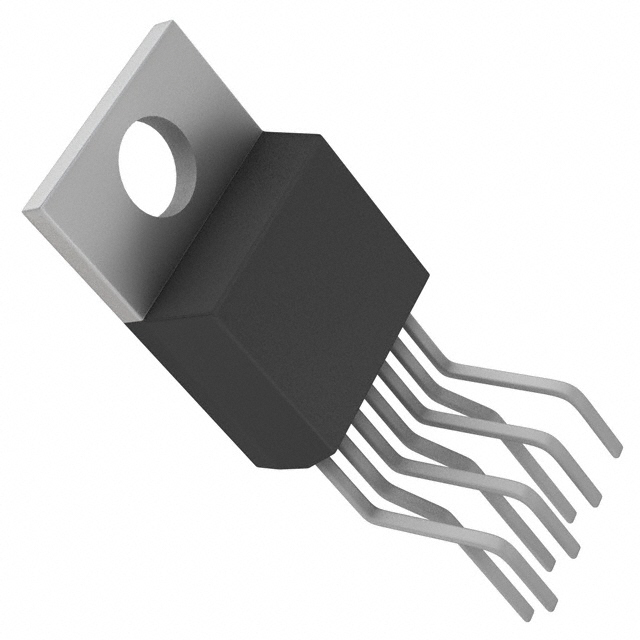

ANALOG DEVICES LDO稳压器 LT3091HT7#PBF

LT3091HT7#PBF概述

    LT3091 1.5A 负线性稳压器技术概述

    1. 产品简介


    LT3091 是一款由 Linear Technology 开发的负线性稳压器,专为需要高精度输出电压的应用设计。这款稳压器的最大输出电流为 1.5A,具有低漏失电压(Low Dropout, LDO)特性,使其在各种工业和通信设备中广泛应用。其主要特点包括:
    - 可编程电流限制,可调输出电压范围从 0V 到 -32V。
    - 高性能的低噪声和高 PSRR(电源抑制比),适用于对噪声敏感的电路。
    - 可并联以提高输出电流或在表面贴装板上散热。

    2. 技术参数


    - 输出噪声:在 10Hz 至 100kHz 频率范围内低至 18µVRMS。
    - 最大输入电压:-36V。
    - 最大输出电流:1.5A。
    - 典型漏失电压:300mV。
    - 工作温度范围:标准型号 -40°C 至 125°C,工业级型号 -55°C 至 150°C。
    - 输出电压调节:通过单个电阻设置,初始准确度为 ±1%。
    - 负载调节:从 1mA 到 1.5A 时变化为 1.2mV。
    - 封装类型:14 引脚 DFN(4mm x 3mm)、16 引脚 TSSOP、7 引脚 TO-220 和 DD 封装。

    3. 产品特点和优势


    LT3091 在多个方面展示了其优越性:
    - 高精度和稳定性:精密电流参考和高性能缓冲器提供了极低的输出噪声(18µVRMS)和高 PSRR,确保了优异的稳压效果。
    - 灵活的配置:可并联使用,易于实现更高输出电流及更好的热管理。
    - 宽泛的工作电压范围:-36V 至 -1.5V 的宽输入电压范围使其适用于多种电源环境。
    - 保护机制完善:内置的反向输出保护、内部电流限制和热关断功能提升了产品的可靠性和耐用性。

    4. 应用案例和使用建议


    LT3091 广泛应用于工业电源、精密仪器仪表和射频电源等领域。例如,在需要高压直流电源转换的工业控制设备中,该稳压器可以作为开关电源的后置调节器,以提供稳定可靠的负电压输出。使用建议如下:
    - 电路设计时应注意散热管理,尤其是在高电流输出情况下,合理布局散热片或采用并联方式减少单个器件负担。
    - 根据应用需求选择适当的输出电容器,如最小输出电容为 10µF 且推荐使用陶瓷或钽电容以获得更稳定的输出。

    5. 兼容性和支持


    - 与其它元件兼容性良好,能够与各种工业标准的集成电路协同工作。
    - 提供全面的技术支持和文档资料,包括详细的数据手册、应用笔记和技术问答。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查并确认输出电容和设置电阻的值符合要求;检查负载电流是否超出额定范围。 |
    | 温度过高 | 确保良好的散热措施,必要时增加散热片或采用并联配置分散热量。 |
    | 内部电流限制触发 | 减少输入电压或增大限流电阻值以调整最大输出电流。 |

    7. 总结和推荐


    综上所述,LT3091 是一款功能强大、性能优异的负线性稳压器。它不仅具备出色的稳定性和噪声抑制能力,还提供了多种保护机制和广泛的适用性,非常适合需要高可靠性、高精度输出电压的各类应用场景。强烈推荐使用此款产品用于需要负电压稳压的应用中。

LT3091HT7#PBF参数

参数
最大压差@电流 525mV@ 1.5A
纹波抑制-PSRR 85dB~20dB(120Hz~1MHz)
最大输入电压 36V
最小输出电压 0V
最小输入电压 36V
输出类型 Adjustable式
线路调节 2.5 uV/V
Iq-静态电流 50.5μA
稳压器数量 1
最大输出电压 32V
负载调节 1.2 mV
极性 负极
输出电流 1.5A
10.54mm(Max)
4.57mm(Max)
9.4mm(Max)
通用封装 TO-220-7
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LT3091HT7#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3091HT7#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3091HT7#PBF LT3091HT7#PBF数据手册

LT3091HT7#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 53.6192
2000+ ¥ 52.256
3000+ ¥ 50.8928
库存: 2000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 53619.2
