LT1086CT-2.85#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 72dB(120Hz) 10mA 正极 Fixed 1.5A 1 2.85V 2.55V 2.85V 18V 1.5V@ 1.5A 12mV 6mV TO-220-3 通孔安装 4.57mm(高度)
供应商型号: LT1086CT-2.85#PBF
供应商: 期货订购
标准整包数: 1000

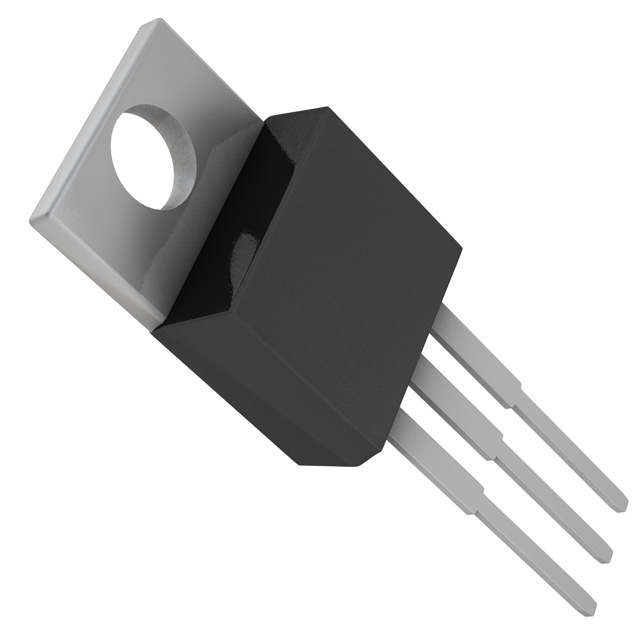

ANALOG DEVICES LDO稳压器 LT1086CT-2.85#PBF

LT1086CT-2.85#PBF概述

    LT1086 系列低电压降稳压器产品概述

    1. 产品简介


    LT1086 系列是一种三端可调或固定输出的稳压器,提供2.85V、3.3V、3.6V、5V、12V等多种输出电压选择。该系列稳压器以其出色的电流输出能力和低电压降特性而著称,能够在各种负载条件下提供高达1.5A的输出电流。该产品广泛应用于需要稳定电源的各种电路设计中,例如:SCSI-2主动终止器、高效率线性稳压器、开关电源后置调节器、恒流源控制器、电池充电电路以及微处理器供电系统等。

    2. 技术参数


    以下是根据技术手册中提取出的主要技术规格和技术参数:
    | 参数名称 | 规格范围 |

    | 输出电流 | 1.5A(LT1086H为0.5A) |
    | 输入输出差分电压 | 1V至最大值(1V至15V) |
    | 负载调整率 | 0.1% |
    | 线路调整率 | 0.015% |
    | 关断电压 | 1.3V至1.5V |
    | 纹波抑制比 | >75dB |
    | 最大输入电压 | 调整型:30V,固定型:25V(2.85V) |
    | 操作温度范围 | -55°C至150°C |

    3. 产品特点和优势


    - 高输出电流:LT1086系列提供最高1.5A的输出电流,非常适合于需要大功率输出的应用场合。
    - 低关断电压:具备低至1V的输入输出差分电压,确保在低电压环境中也能稳定工作。
    - 优异的纹波抑制能力:纹波抑制超过75dB,特别适用于需要低噪声输出的精密电路。
    - 广泛的适用温度范围:具有从-55°C到150°C的操作温度范围,满足极端环境下的使用需求。
    - 热保护:具备全面的热管理功能,包括100%热关断功能测试,确保在过热情况下也能安全关闭。

    4. 应用案例和使用建议


    - 硬盘驱动器电源管理:在SCSI-2接口中作为主动终止器使用,确保信号传输的稳定性。
    - 嵌入式系统电源设计:可用于微处理器供电系统中,为关键模块提供稳定电源。
    - 工业自动化控制电路:适用于需要稳定电源的工业控制电路中,提高系统的可靠性和稳定性。
    使用建议:
    - 确保输入电压不超过最大输入电压限制,避免器件损坏。
    - 在高频率波动环境下使用时,建议增加外部电容以改善瞬态响应。

    5. 兼容性和支持


    - 兼容性:LT1086系列与旧款三端可调稳压器针脚兼容,便于直接替换。
    - 支持和服务:制造商提供详尽的技术文档和在线支持服务,用户可以方便地获取相关信息和帮助。

    6. 常见问题与解决方案


    - Q: 无法达到预期输出电压怎么办?
    - A: 检查输出电容是否符合要求,确保选用合适类型的电容。
    - Q: 设备在高温环境下表现不稳定?
    - A: 确认散热措施到位,必要时添加外部冷却装置。
    - Q: 需要调整输出电压但找不到合适的电阻怎么办?
    - A: 使用可调版本的LT1086,通过调整调节引脚上的电阻来实现电压调节。

    7. 总结和推荐


    LT1086系列低电压降稳压器以其卓越的性能和广泛的适用范围,在电源管理和控制领域表现出色。其显著的特点如高输出电流、低电压降、优良的纹波抑制能力和宽泛的工作温度范围使其成为众多应用的理想选择。无论是对于硬盘驱动器电源管理还是嵌入式系统电源设计,LT1086系列都是值得信赖的高性能解决方案。我们强烈推荐在需要高效稳定的电源管理方案时采用LT1086系列产品。

LT1086CT-2.85#PBF参数

参数
负载调节 12mV
输出电流 1.5A
最大压差@电流 1.5V@ 1.5A
输出类型 Fixed
稳压器数量 1
纹波抑制-PSRR 72dB(120Hz)
Iq-静态电流 10mA
线路调节 6mV
极性 正极
最大输入电压 18V
最小输入电压 2.55V
最大输出电压 2.85V
最小输出电压 2.85V
长*宽*高 4.57mm(高度)
通用封装 TO-220-3
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1086CT-2.85#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1086CT-2.85#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1086CT-2.85#PBF LT1086CT-2.85#PBF数据手册

LT1086CT-2.85#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
