LT1965IMS8E-1.8#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 75dB(120Hz) 1.1mA 正极 Fixed 1.1A 1 1.8V 1.8V 1.8V 20V 490mV@ 1.1A 12mV 10mV SOP 贴片安装 3mm*3mm*860μm
供应商型号: 4027415
供应商: 海外现货
标准整包数: 1

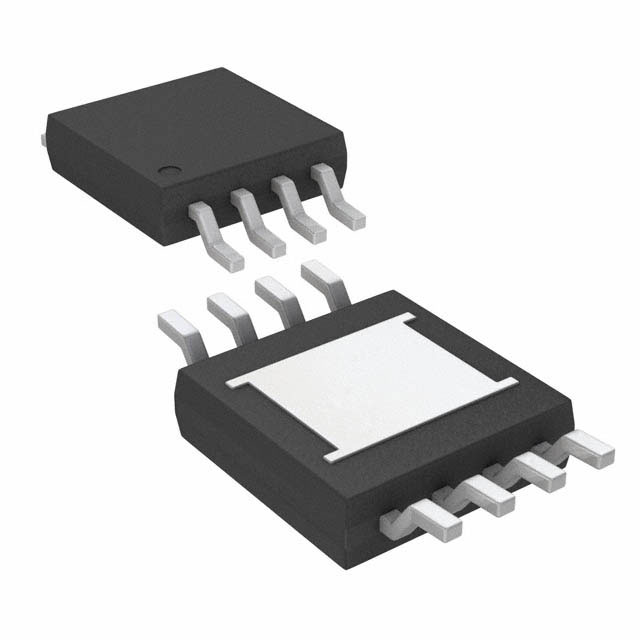

ANALOG DEVICES LDO稳压器 LT1965IMS8E-1.8#PBF

LT1965IMS8E-1.8#PBF概述

    LT1965 系列低噪声低压差线性稳压器技术手册

    产品简介


    LT1965 系列是美国Linear Technology(现为Analog Devices的一部分)开发的一款低噪声低压差线性稳压器。它能够提供高达1.1A的输出电流,具有出色的低压差特性(典型值为310mV)。该系列稳压器广泛应用于敏感的RF(射频)和DSP(数字信号处理)电源供应系统,因其卓越的噪声抑制能力而备受推崇。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电流 | - | 1.1A | - | A |
    | 滴漏电压(输入至输出差分电压) | - | 310mV | - | mV |
    | 噪声 | - | 40µVRMS (10Hz到100kHz) | - | µV |
    | 待机电流(可调版本) | 500µA | - | - | µA |
    | 输入电压范围 | 1.8V | - | 20V | V |
    | 固定输出电压 | 1.5V, 1.8V, 2.5V, 3.3V | - | - | V |
    | 关断模式下的待机电流 | - | - | <1µA | µA |
    | 输出电容稳定性 | - | 10µF | - | µF |
    | 保护功能 | 反向电池保护、电流限制、热限制、反向电流保护 | - | - | - |

    产品特点和优势


    - 低噪声:具备40µVRMS 的低噪声性能,特别适合RF和DSP应用。
    - 低压差:310mV 的低压差设计,在高负载条件下仍能保持稳定的输出电压。
    - 宽输入电压范围:1.8V 至 20V,满足多种应用需求。
    - 内置保护电路:包含反向电池保护、电流限制(折返保护)、热限制和反向电流保护,确保器件的安全运行。
    - 可调输出电压:从1.20V到19.5V,提供灵活的输出选择。

    应用案例和使用建议


    应用案例:
    1. 逻辑电源供应:LT1965 稳压器广泛用于微处理器和其他数字芯片的电源供应。
    2. 开关电源后级调节器:适用于开关电源系统,确保稳定的输出电压。
    使用建议:
    - 注意散热管理:根据封装类型,需注意适当的散热设计以保证长期可靠运行。
    - 正确选择输出电容:建议使用至少10µF 的陶瓷或钽电容以保证稳定性。
    - 合理布局:确保信号路径尽量短且避免高频噪声干扰。

    兼容性和支持


    - 兼容性:LT1965 支持多种封装形式,包括5引脚TO-220、5引脚DD-Pak、8引脚增强型MSOP 和低轮廓(0.75mm)8引脚3mm×3mm DFN。
    - 技术支持:Linear Technology 提供全面的技术支持和维护服务,可以通过官网获得详细的文档和指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输出电容是否符合要求,确保接地良好。 |
    | 过热 | 加强散热措施,如使用散热片或改进PCB布局。 |
    | 输出电流不足 | 确保输入电压足够高,以避免进入滴漏状态。 |

    总结和推荐


    总结:
    LT1965 系列稳压器凭借其出色的噪声抑制能力和低低压差特性,在RF和DSP应用中表现出色。其广泛的输入电压范围、强大的保护功能以及多样的封装选项使其在市场上具有很高的竞争力。
    推荐:
    鉴于其优异的性能和可靠性,强烈推荐LT1965 系列稳压器用于需要高稳定性和低噪声的电源管理系统中。无论是设计RF通信设备还是高性能DSP电路,LT1965 都是理想的选择。

LT1965IMS8E-1.8#PBF参数

参数
负载调节 12mV
最大压差@电流 490mV@ 1.1A
Iq-静态电流 1.1mA
最大输出电压 1.8V
输出电流 1.1A
最小输出电压 1.8V
线路调节 10mV
输出类型 Fixed
最小输入电压 1.8V
极性 正极
稳压器数量 1
纹波抑制-PSRR 75dB(120Hz)
最大输入电压 20V
长*宽*高 3mm*3mm*860μm
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LT1965IMS8E-1.8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1965IMS8E-1.8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1965IMS8E-1.8#PBF LT1965IMS8E-1.8#PBF数据手册

LT1965IMS8E-1.8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
