ADP165ACBZ-3.3-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 60dB~50dB(100Hz~1kHz) 2.4μA 正极 Fixed 150mA 1 3.3V 2.2V 3.3V 5.5V 225mV@ 150mA 225mV 85mV BGA 贴片安装,黏合安装 960μm*960μm*360μm
供应商型号: ADP165ACBZ-3.3-R7
供应商: 国内现货
标准整包数: 1

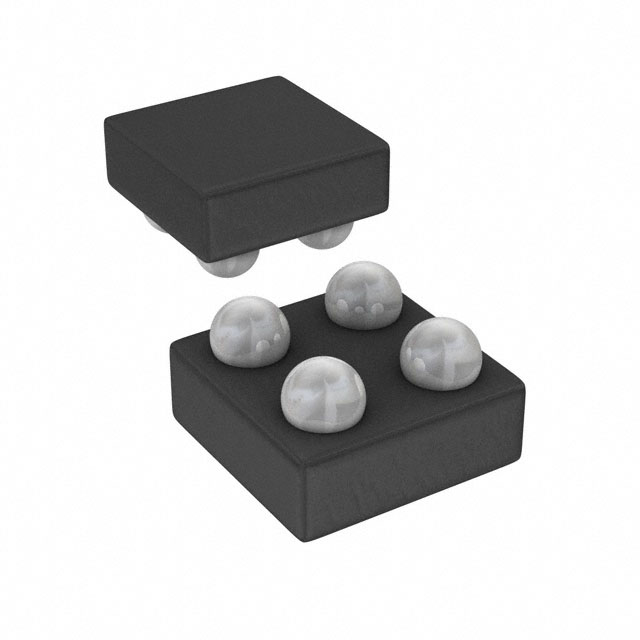

ANALOG DEVICES LDO稳压器 ADP165ACBZ-3.3-R7

ADP165ACBZ-3.3-R7概述

    ADP165/ADP166:超低静态电流150 mA LDO稳压器

    产品简介


    ADP165/ADP166是一款专为电池供电的便携式设备设计的超低静态电流(Low Dropout)线性稳压器。它们的工作电压范围为2.2 V至5.5 V,输出电流高达150 mA。这种稳压器具备出色的静态电流特性,非常适合应用于便携式和电池供电设备、后置DC-DC调节、便携式医疗设备及无线传感器网络设备等领域。

    技术参数


    - 输入电压范围: 2.2 V 至 5.5 V
    - 输出电流: 最大150 mA
    - 低压差: 120 mV(150 mA负载)
    - 固定输出电压选项: 1.2 V至3.3 V
    - 可调输出电压范围: 1.0 V至4.2 V
    - 电源抑制比 (PSRR): 72 dB(100 Hz,VOUT = 1.2 V)
    - 静态电流 (IQ):
    - 空载: 590 nA 至 1250 nA
    - 满载: 42 μA 至 65 μA
    - 关断电流 (IGND-SD): 50 nA
    - 工作温度范围: -40°C 至 +125°C
    - 封装选择:
    - 5引脚TSOT
    - 6引脚、2 mm x 2 mm LFCSP
    - 4引脚、0.5 mm间距WLCSP

    产品特点和优势


    ADP165/ADP166的主要特点是其超低静态电流特性,这使得它们非常适合电池供电的应用,从而延长电池寿命。此外,这款稳压器在导通模式下仍能保持超低静态电流,确保在低功耗模式下也能高效运行。它还提供了多个固定输出电压选项,并且可以方便地进行可调输出电压设置。最重要的是,它集成了多种保护功能,包括限流和热过载保护,能够防止器件在不利条件下受损。

    应用案例和使用建议


    ADP165/ADP166的应用场景非常广泛,例如便携式医疗设备、无线传感器网络设备、便携式音频设备等。这些设备通常需要稳定的电压输出,以确保正常运行。为了更好地利用这些产品,用户可以根据具体应用场景选择合适的封装形式。例如,对于空间有限的设计,可以选用WLCSP封装;而对于需要更高稳定性的设计,则可以选择TSOT或LFCSP封装。
    在使用过程中,建议选择陶瓷电容作为输入和输出电容,确保其ESR值小于1Ω。此外,用户还需要考虑电路的散热情况,特别是在高温环境下工作的应用中,应该加强散热措施以确保长期可靠运行。

    兼容性和支持


    ADP165/ADP166与多种电子元器件和设备兼容,适用于广泛的应用场景。厂商提供了详细的用户手册和技术支持服务,确保用户能够顺利集成这些稳压器。此外,还可以通过官方网站获得更多的技术支持和文档资源。

    常见问题与解决方案


    1. 问题: 稳压器无法正常启动。
    - 解决方案: 检查使能输入(EN)引脚是否正确接收到高电平信号,确保稳压器被正确使能。

    2. 问题: 稳压器输出电压不稳定。
    - 解决方案: 检查输入和输出电容的选择是否符合推荐规格,确保其电容值和ESR值满足要求。
    3. 问题: 输出电流不足。
    - 解决方案: 检查输入电压是否满足工作要求,确保输入电压范围在2.2 V至5.5 V之间。

    总结和推荐


    ADP165/ADP166是一款性能卓越的超低静态电流线性稳压器,具备出色的静态电流特性和广泛的电压输出选项。它适用于多种便携式和电池供电设备,能够有效延长电池寿命。考虑到其多种封装形式和丰富的保护功能,强烈推荐在便携式和电池供电的应用中使用ADP165/ADP166。通过遵循手册中的建议和注意事项,用户可以充分利用这些稳压器的优势,实现高效可靠的系统设计。

ADP165ACBZ-3.3-R7参数

参数
输出类型 Fixed
极性 正极
输出电流 150mA
线路调节 85mV
最大输入电压 5.5V
最小输出电压 3.3V
负载调节 225mV
纹波抑制-PSRR 60dB~50dB(100Hz~1kHz)
稳压器数量 1
最小输入电压 2.2V
最大压差@电流 225mV@ 150mA
最大输出电压 3.3V
Iq-静态电流 2.4μA
长*宽*高 960μm*960μm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADP165ACBZ-3.3-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP165ACBZ-3.3-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP165ACBZ-3.3-R7 ADP165ACBZ-3.3-R7数据手册

ADP165ACBZ-3.3-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.704
10+ ¥ 10.384
25+ ¥ 8.786
100+ ¥ 7.2998
库存: 2542
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.7
直接购买
加入购物车
